| Разъемы (соединители) >> Разъемы кабель-плата |
GVH серия
Шаг 1.3 мм
|

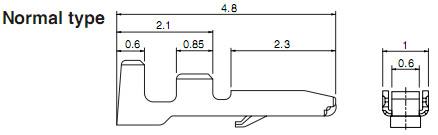

Терминал (контакт) прямой
|
| 208081 |
SGVH-002T-P0.2 |
0,05-0,13 |
30-26 |
0,8-1,0 |
23000 |
|
|

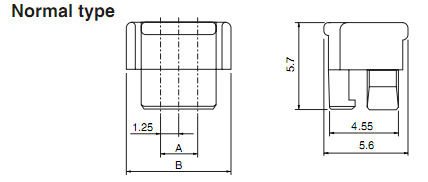

Корпус прямой вилки на кабель
|
| 208083 |
GVHR-03V-S |
3 |
2,5 |
7,0 |
5000 |
|
|

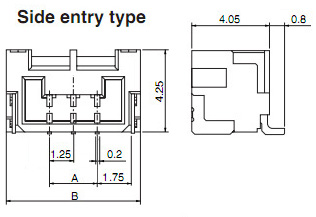

Розетка SMD горизонтальная на плату
|
| 208112 |
SM03B-GVHS-TB |
3 |
2,5 |
7,0 |
2500 |
|

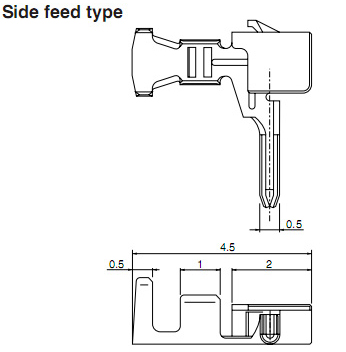

Терминал (контакт) угловой
|
| 208082 |
SGVHSF-002T-0.2 |
0,05-0,13 |
30-26 |
0,8-1,0 |
13000 |
|
|

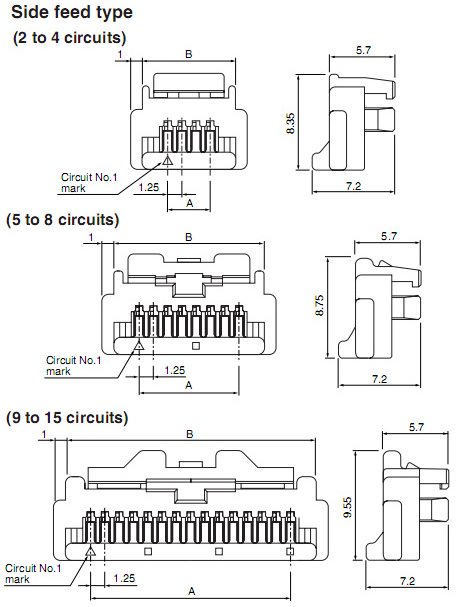

Корпус угловой вилки на кабель
|
| 208084 |
GVHRSF-02V-S |
2 |
1,3 |
5,8 |
4000 |
| 208085 |
GVHRSF-03V-S |
3 |
2,5 |
7,0 |
4000 |
| 208086 |
GVHRSF-04V-S |
4 |
3,8 |
8,3 |
2500 |
| 208087 |
GVHRSF-05V-S |
5 |
5,0 |
9,5 |
2500 |
| 208088 |
GVHRSF-06V-S |
6 |
6,3 |
10,8 |
2500 |
| 208089 |
GVHRSF-07V-S |
7 |
7,5 |
12,0 |
2000 |
| 208090 |
GVHRSF-08V-S |
8 |
8,8 |
13,3 |
2000 |
| 208091 |
GVHRSF-09V-S |
9 |
10,0 |
14,5 |
1500 |
| 208092 |
GVHRSF-10V-S |
10 |
11,3 |
15,8 |
1500 |
| 208093 |
GVHRSF-11V-S |
11 |
12,5 |
17,0 |
1500 |
| 208094 |
GVHRSF-12V-S |
12 |
13,8 |
18,3 |
1000 |
| 208095 |
GVHRSF-13V-S |
13 |
15,0 |
19,5 |
1000 |
| 208096 |
GVHRSF-14V-S |
14 |
16,3 |
20,8 |
1000 |
| 208097 |
GVHRSF-15V-S |
15 |
17,5 |
22,0 |
1000 |
|
|
Розетка SMD вертикальная на плату
|
| 208098 |
BM02B-GVHS-TB |
2 |
1,3 |
5,8 |
2500 |
| 208099 |
BM03B-GVHS-TB |
3 |
2,5 |
7,0 |
2500 |
| 208100 |
BM04B-GVHS-TB |
4 |
3,8 |
8,3 |
2500 |
| 208101 |
BM05B-GVHS-TB |
5 |
5,0 |
9,5 |
2500 |
| 208102 |
BM06B-GVHS-TB |
6 |
6,3 |
10,8 |
2500 |
| 208103 |
BM07B-GVHS-TB |
7 |
7,5 |
12,0 |
2500 |
| 208104 |
BM08B-GVHS-TB |
8 |
8,8 |
13,3 |
2500 |
| 208105 |
BM09B-GVHS-TB |
9 |
10,0 |
14,5 |
2500 |
| 208106 |
BM10B-GVHS-TB |
10 |
11,3 |
15,8 |
2500 |
| 208107 |
BM11B-GVHS-TB |
11 |
12,5 |
17,0 |
2500 |
| 208108 |
BM12B-GVHS-TB |
12 |
13,8 |
18,3 |
2500 |
| 208109 |
BM13B-GVHS-TB |
13 |
15,0 |
19,5 |
2500 |
| 208110 |
BM14B-GVHS-TB |
14 |
16,3 |
20,8 |
2500 |
| 208111 |
BM15B-GVHS-TB |
15 |
17,5 |
22,0 |
2500 |
|
|
|
|
|
