NSH серия

Шаг 1.0 мм

Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

PDF

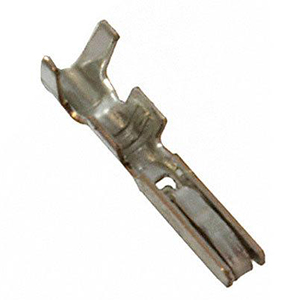

Терминал (контакт)
фосфористая бронза луженая

Код товара	Марка	Провода			Упаковка, шт.	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
219793	SSHL-003T-P0.2	0,032-0,08	32-28	0,4-0,8	30000

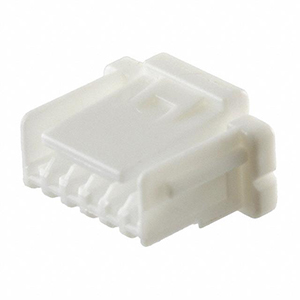

Корпус розетки на кабель
полибутилентерефталат (PBT), цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
218929	NSHR-02V-S	2	2	5	3000	2 контакта: 3 контакта: 4-9 контактов: 10-15 контактов:
218930	NSHR-03V-S	3	2	5	3000
218931	NSHR-04V-S	4	3	6	2500
218932	NSHR-05V-S	5	4	7	2000
218933	NSHR-06V-S	6	5	8	1500
218934	NSHR-07V-S	7	6	9
218935	NSHR-08V-S	8	7	10
218936	NSHR-09V-S	9	8	11	1000
218937	NSHR-10V-S	10	9	12
218938	NSHR-11V-S	11	10	13
218939	NSHR-12V-S	12	11	14
218940	NSHR-13V-S	13	12	15
218941	NSHR-14V-S	14	13	16
218942	NSHR-15V-S	15	14	17

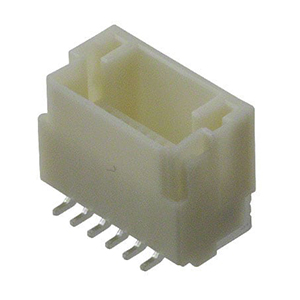

Вилка SMD вертикальная на плату
медный сплав луженый / нейлон, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
218943	BM02B-NSHSS-TBT	2	2	5	1000
211841	BM03B-NSHSS-TBT	3	2	5
211858	BM04B-NSHSS-TBT	4	3	6
204564	BM05B-NSHSS-TBT	5	4	7
204581	BM06B-NSHSS-TBT	6	5	8
204598	BM07B-NSHSS-TBT	7	6	9
204615	BM08B-NSHSS-TBT	8	7	10
204637	BM09B-NSHSS-TBT	9	8	11
204644	BM10B-NSHSS-TBT	10	9	12
204654	BM11B-NSHSS-TBT	11	10	13
204663	BM12B-NSHSS-TBT	12	11	14
204672	BM13B-NSHSS-TBT	13	12	15
204681	BM14B-NSHSS-TBT	14	13	16
204690	BM15B-NSHSS-TBT	15	14	17

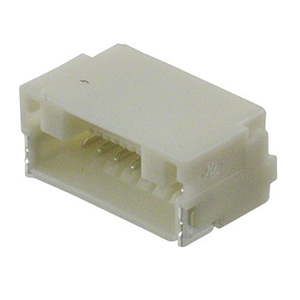

Вилка SMD горизонтальная на плату
медный сплав луженый / нейлон, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
204700	SM02B-NSHSS-TB	2	2	5	1500
204706	SM03B-NSHSS-TB	3	2	5
204712	SM04B-NSHSS-TB	4	3	6
204718	SM05B-NSHSS-TB	5	4	7
204725	SM06B-NSHSS-TB	6	5	8
204732	SM07B-NSHSS-TB	7	6	9
204739	SM08B-NSHSS-TB	8	7	10
204745	SM09B-NSHSS-TB	9	8	11
204750	SM10B-NSHSS-TB	10	9	12
204754	SM11B-NSHSS-TB	11	10	13
204759	SM12B-NSHSS-TB	12	11	14
204766	SM13B-NSHSS-TB	13	12	15
204773	SM14B-NSHSS-TB	14	13	16
204780	SM15B-NSHSS-TB	15	14	17
