| Разъемы (соединители) >> Разъемы кабель-плата |
PBV серия
Шаг 2.0 мм
 | Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 100 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.
 PDF |

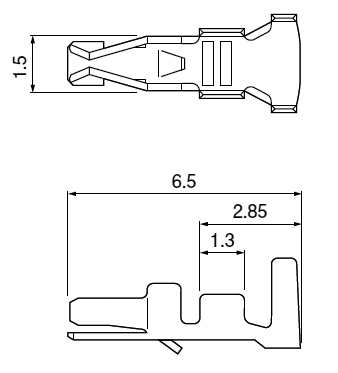

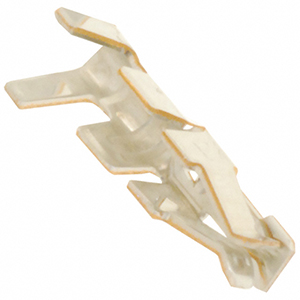

Терминал (контакт) розетки на провод
|
| 51660 |
SPHD-001T-P0.5 |
0,13-0,33 |
26-22 |
1,0-1,5 |
8000 |
 |
| 222417 |
SPHD-002T-P0.5 |
0,08-0,21 |
28-24 |
0,9-1,5 |
Материал: Фосфористая бронза луженая |
|

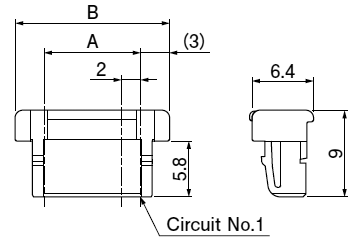

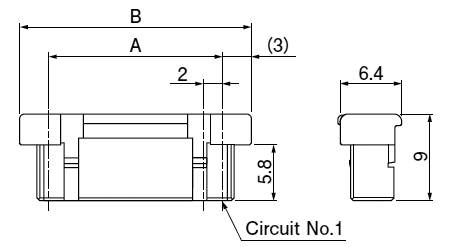

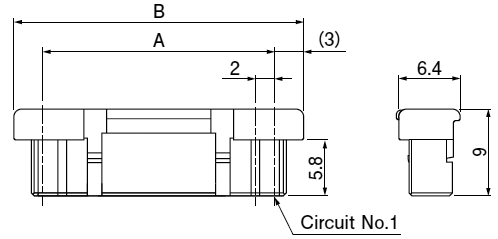

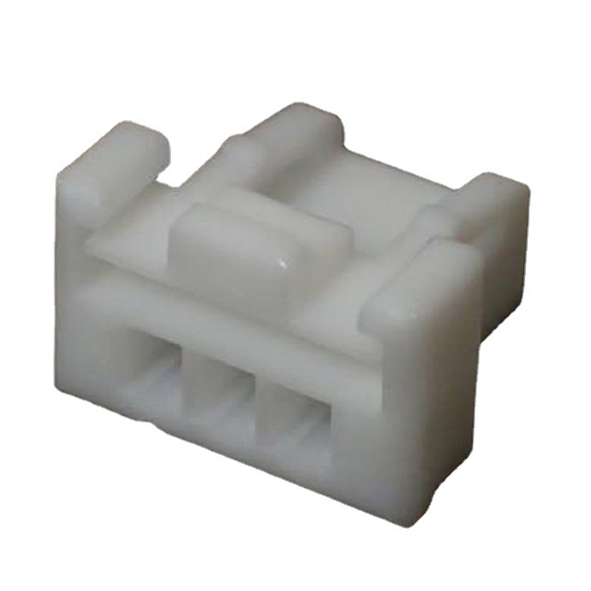

Корпус розетки на провод
 |
| 222658 |
PBVP-03V-S |
3 |
4,0 |
10,0 | -
2000 |
 |
| 222659 |
PBVP-04V-S |
4 |
6,0 |
12,0 | -
| 222660 |
PBVP-06V-S |
6 |
10,0 |
16,0 | -
1000 |
| 222661 |
PBVP-08V-S |
8 |
14,0 |
20,0 | -
 |
| 222662 |
PBVP-1OV-S |
10 |
18,0 |
24,0 | -
| 222663 |
PBVP-12V-S |
12 |
22,0 |
28,0 | -
500 |
| 222664 |
PBVP-15V-S |
15 |
28,0 |
34,0 | -
 |
Материал: нейлон-66, цвет натуральный
|
|

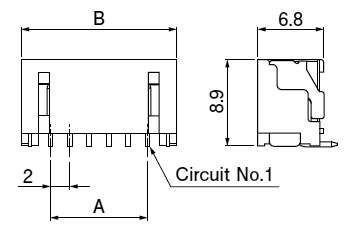

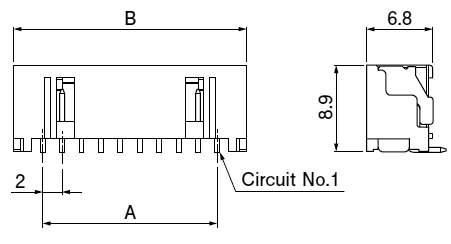

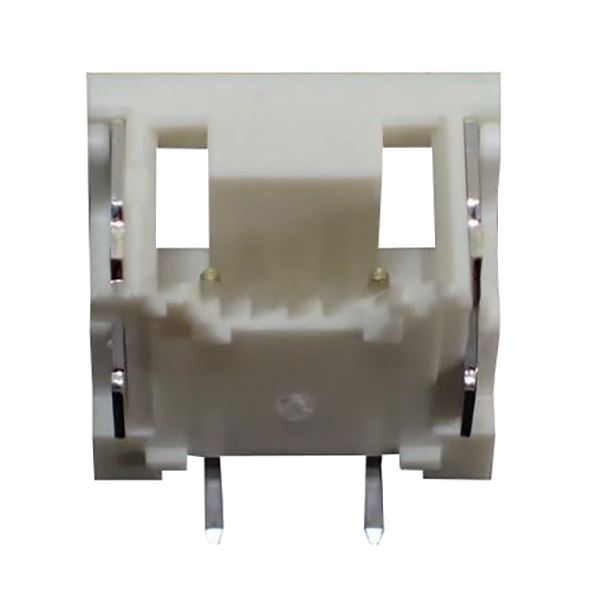

Вилка для поверхностного (SMD) монтажа вертикальная
b-pbvss-tf.png) |
| 222665 |
BM02(4.0)B-PBVSS-TF |
2 |
4,0 |
10,0 | -
700 |
b-pbvss-tf.gif) |
| 222666 |
BM03B-PBVSS-TF |
3 |
4,0 |
10,0 | -
 |
| 222667 |
BM04B-PBVSS-TF |
4 |
6,0 |
12,0 | -
| 222668 |
BM06B-PBVSS-TF |
6 |
10,0 |
16,0 | -
| 222669 |
BM08B-PBVSS-TF |
8 |
14,0 |
20,0 | -
| 222670 |
BM10B-PBVSS-TF |
10 |
18,0 |
24,0 | -
 |
| 222671 |
BM12B-PBVSS-TF |
12 |
22,0 |
28,0 | -
Материал: медный сплав луженый / полиамидная смола, цвет слоновая кость
|
|

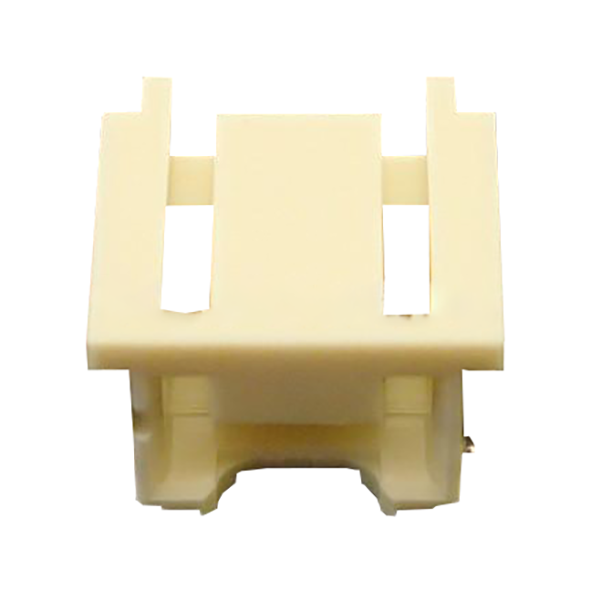

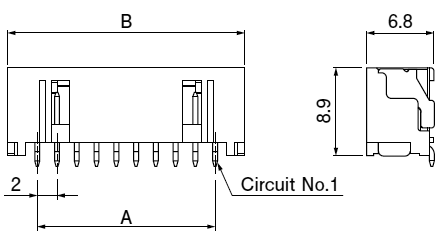

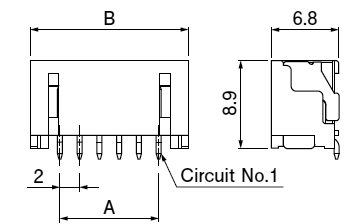

Вилка для поверхностного (SMD) монтажа горизонтальная
b-pbvss-tb.png) |
| 222673 |
SM02(4.0)B-PBVSS-TB |
2 |
4,0 |
10,0 | -
800 |
b-pbvss-tb.gif) |
| 222674 |
SM03B-PBVSS-TB |
3 |
4,0 |
10,0 | -
 |
| 222675 |
SM04B-PBVSS-TB |
4 |
6,0 |
12,0 | -
| 222676 |
SM06B-PBVSS-TB |
6 |
10,0 |
16,0 | -
| 222677 |
SM08B-PBVSS-TB |
8 |
14,0 |
20,0 | -
| 222678 |
SM10B-PBVSS-TB |
10 |
18,0 |
24,0 | -
 |
| 222679 |
SM12B-PBVSS-TB |
12 |
22,0 |
28,0 | -
Материал: медный сплав луженый / полиамидная смола, цвет слоновая кость
|
|
|
|
|
