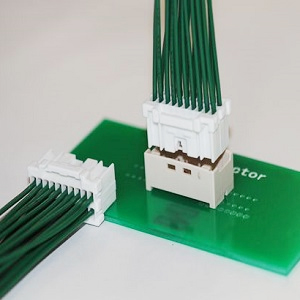

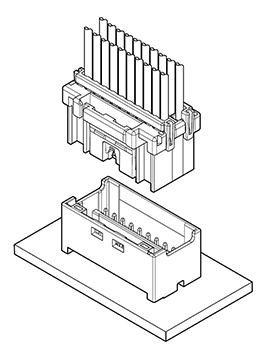

PID серия

Шаг 2.0 мм

Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.

PDF

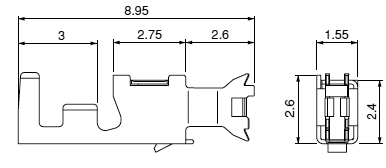

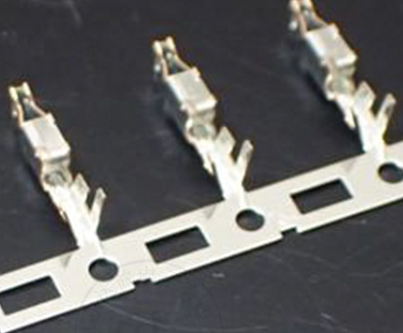

Терминал (контакт) розетки на провод

Код товара	Марка	Провода			Упаковка	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
302004	SPID-001T-P0.5	0,13-0,33	26-22	1,0-1,5	7500

Материал: Медный сплав луженый

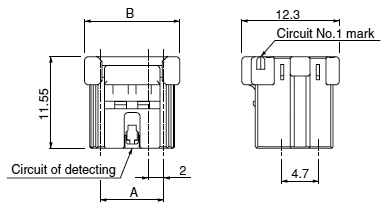

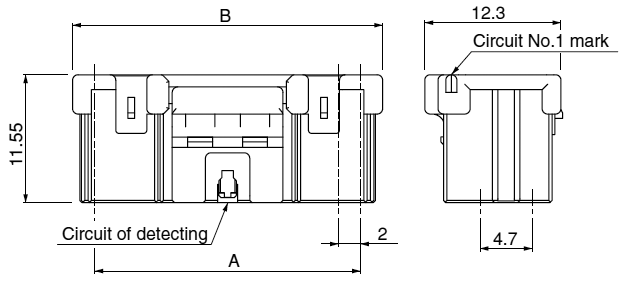

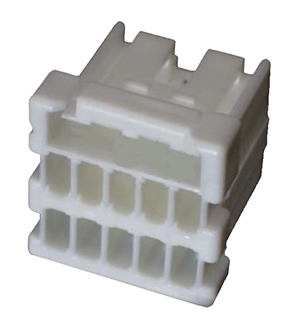

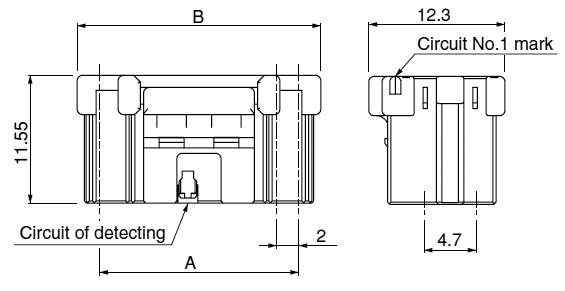

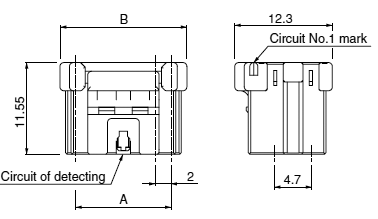

Корпус розетки на кабель

- - - - - - - - - -

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
302005	PIDRP-10V-S	10	8	12	1000
302006	PIDRP-12V-S	12	10	14
302007	PIDRP-14V-S	14	12	16
302008	PIDRP-16V-S	16	14	18
302009	PIDRP-18V-S	18	16	20
302010	PIDRP-20V-S	20	18	22
302011	PIDRP-22V-S	22	20	24	500
302012	PIDRP-24V-S	24	22	26
302013	PIDRP-26V-S	26	24	28
302014	PIDRP-30V-S	30	28	32

Материал: стеклонаполненный полибутилентерефталат (PBT) натуральный

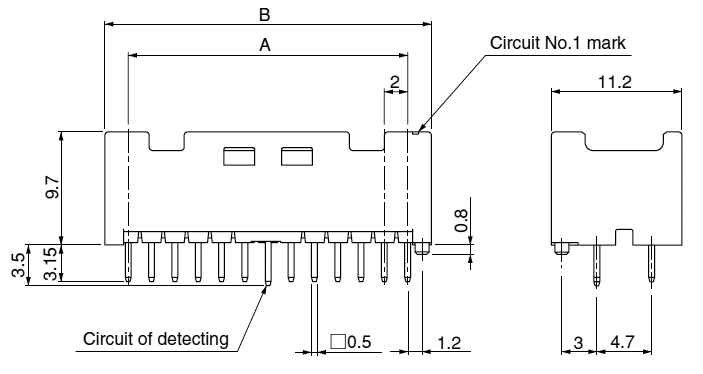

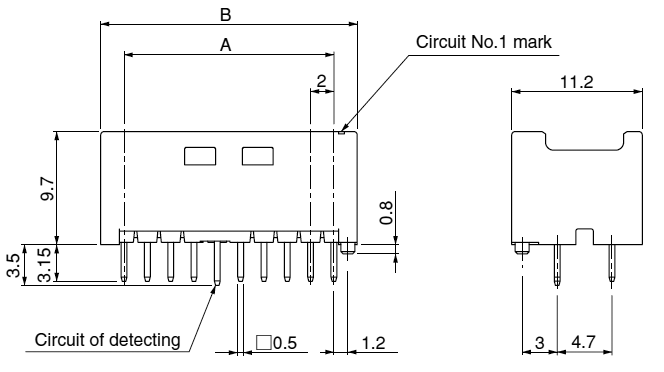

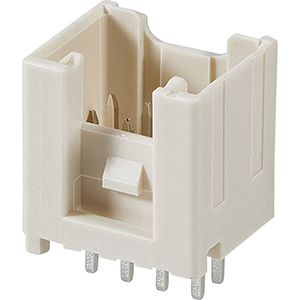

Вилка на плату прямая

- - - - - - - - - -

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
302015	B10B-PIDSS-1	10	8	12	4000
302016	B12B-PIDSS-1	12	10	14	3360
302017	B14B-PIDSS-1	14	12	16	2880
302018	B16B-PIDSS-1	16	14	18	2560
302019	B18B-PIDSS-1	18	16	20	2400
302020	B20B-PIDSS-1	20	18	22	2080
302021	B22B-PIDSS-1	22	20	24	1920
302022	B24B-PIDSS-1	24	22	26	1760
302023	B26B-PIDSS-1	26	24	28	1600
302024	B30B-PIDSS-1	30	28	32	1440

Материал: стеклонаполненный нейлон-66/латунь луженая натуральный

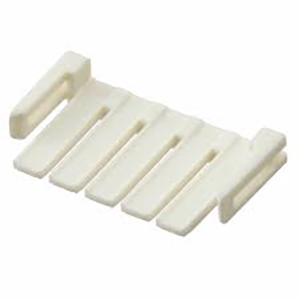

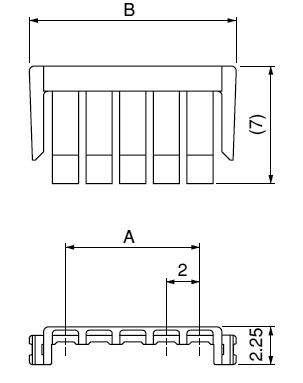

Фиксатор

- - - - - - - - - -

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
302045	PNIS-05V	5	8	12.3	1000
302046	PNIS-06V	6	10	14.3
302073	PNIS-07V	7	12	16.3
302231	PNIS-08V	8	14	18.3
302269	PNIS-09V	9	16	20.3
302270	PNIS-10V	10	18	22.3
302271	PMS-11V-S	11	20	21.55
302272	PMS-12V-S	12	22	23.55
302273	PMS-13V-S	13	24	25.55
222580	PMS-15V-S	15	28	29.55

Материал: стеклонаполненный нейлон-66 натуральный
