SH серия

Шаг 1.0 мм

Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <40 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

PDF

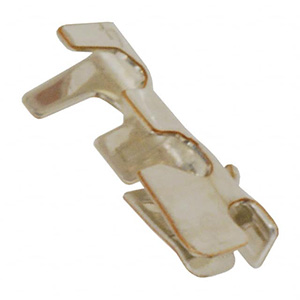

Терминал (контакт)
фосфористая бронза луженая

Код товара	Марка	Аналог	Провода			Упаковка, шт.	Чертеж
			мм²	AWG#	Диаметр изоляции O.D.,мм
51435	SSH-003T-P0.2-H	A1001-Te	0,032-0,08	32-28	0,4-0,8	23000

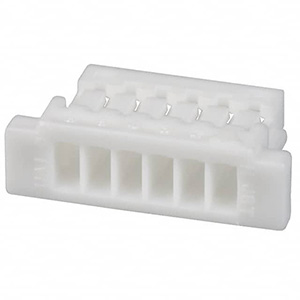

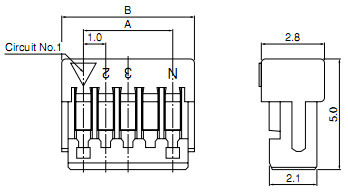

Корпус розетки на кабель
полибутилентерефталат (PBT), цвет натуральный

Код товара	Марка	Аналог	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Аналог	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
17426	SHR-02V-S-B	A1001-02Y	2	1	5	2000
23172	SHR-03V-S-B	A1001-03Y	3	2	6
17425	SHR-04V-S-B	A1001-04Y	4	3	7
17424	SHR-05V-S-B	A1001-05Y	5	4	8
23173	SHR-06V-S-B	A1001-06Y	6	5	9
23174	SHR-07V-S-B	A1001-07Y	7	6	10
17423	SHR-08V-S-B	A1001-08Y	8	7	11
23175	SHR-09V-S-B	A1001-09Y	9	8	12
23176	SHR-10V-S-B	A1001-10Y	10	9	13
23177	SHR-11V-S-B	A1001-11Y	11	10	14
23178	SHR-12V-S-B	A1001-12Y	12	11	15
23179	SHR-13V-S-B	A1001-13Y	13	12	16
23180	SHR-14V-S-B	A1001-14Y	14	13	17
23181	SHR-15V-S-B	A1001-15Y	15	14	18
23243	SHR-20V-S-B	A1001-20Y	20	19	23	1000

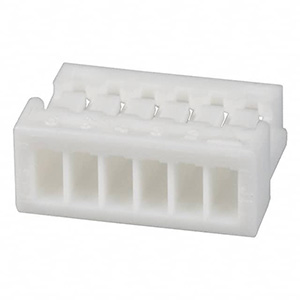

Корпус розетки на кабель
медный сплав луженый / нейлон, цвет натуральный

Код товара	Марка	Аналог	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Аналог	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
204787	SHR-02V-S	KR1000H-02P-2	2	1	3	2000
204793	SHR-03V-S	KR1000H-03P-2	3	2	4
204799	SHR-04V-S	KR1000H-04P-2	4	3	5
204805	SHR-05V-S	KR1000H-05P-2	5	4	6
204811	SHR-06V-S	KR1000H-06P-2	6	5	7
204818	SHR-07V-S	KR1000H-07P-2	7	6	8
204825	SHR-08V-S	KR1000H-08P-2	8	7	9
204832	SHR-09V-S	KR1000H-09P-2	9	8	10
204839	SHR-1OV-S	KR1000H-10P-2	10	9	11
204849	SHR-11V-S	KR1000H-11P-2	11	10	12
204858	SHR-12V-S	KR1000H-12P-2	12	11	13
204866	SHR-13V-S	KR1000H-13P-2	13	12	14
204875	SHR-14V-S	KR1000H-14P-2	14	13	15
204883	SHR-15V-S	KR1000H-15P-2	15	14	16

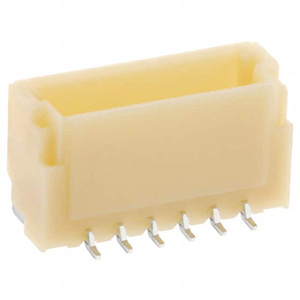

Вилка SMD вертикальная на плату
медный сплав луженый / нейлон, цвет натуральный

Код товара	Марка	Аналог	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Аналог	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
17419	BM02B-SRSS-TB	A1001-SMT-02A	2	1	4	1500
23193	BM03B-SRSS-TB	A1001-SMT-03A	3	2	5
23194	BM04B-SRSS-TB	A1001-SMT-04A	4	3	6
17418	BM05B-SRSS-TB	A1001-SMT-05A	5	4	7
23195	BM06B-SRSS-TB	A1001-SMT-06A	6	5	8
23196	BM07B-SRSS-TB	A1001-SMT-07A	7	6	9
23197	BM08B-SRSS-TB	A1001-SMT-08A	8	7	10
23198	BM09B-SRSS-TB	A1001-SMT-09A	9	8	11
23199	BM10B-SRSS-TB	A1001-SMT-10A	10	9	12
23200	BM11B-SRSS-TB	A1001-SMT-11A	11	10	13
23201	BM12B-SRSS-TB	A1001-SMT-12A	12	11	14
23202	BM13B-SRSS-TB	A1001-SMT-13A	13	12	15
23203	BM14B-SRSS-TB	A1001-SMT-14A	14	13	16
23204	BM15B-SRSS-TB	A1001-SMT-15A	15	14	17

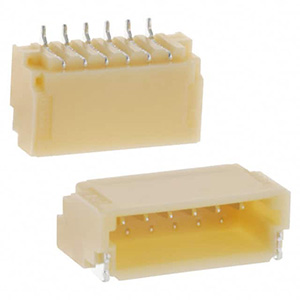

Вилка SMD горизонтальная на плату
, цвет натуральный

Код товара	Марка	Аналог	Кол-во контактов	Размеры, мм		Упаковка, шт.	Чертеж
Код товара	Марка	Аналог	Кол-во контактов	A	B	Упаковка, шт.	Чертеж
17422	SM02B-SRSS-TB	A1001-SMT-02AW	2	1	4	3000
23182	SM03B-SRSS-TB	A1001-SMT-03AW	3	2	5
17421	SM04B-SRSS-TB	A1001-SMT-04AW	4	3	6
23183	SM05B-SRSS-TB	A1001-SMT-05AW	5	4	7
23184	SM06B-SRSS-TB	A1001-SMT-06AW	6	5	8
23185	SM07B-SRSS-TB	A1001-SMT-07AW	7	6	9
17420	SM08B-SRSS-TB	A1001-SMT-08AW	8	7	10
23186	SM09B-SRSS-TB	A1001-SMT-09AW	9	8	11
23187	SM10B-SRSS-TB	A1001-SMT-10AW	10	9	12
23188	SM11B-SRSS-TB	A1001-SMT-11AW	11	10	13
23189	SM12B-SRSS-TB	A1001-SMT-12AW	12	11	14
23190	SM13B-SRSS-TB	A1001-SMT-13AW	13	12	15
23191	SM14B-SRSS-TB	A1001-SMT-14AW	14	13	16
23192	SM15B-SRSS-TB	A1001-SMT-15AW	15	14	17
51453	SM20B-SRSS-TB	A1001-SMT-20AW	20	19	22
