Разъемы (соединители) >> Разъемы кабель-плата

ZH серия

Шаг 1.5 мм



Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.


PDF

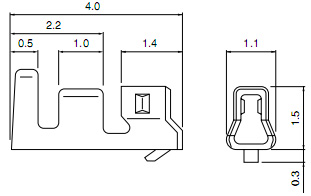

Терминал (контакт)
Код
товара		 Марка Аналог Провода Упаковка
мм2 AWG# Диаметр
изоляции
O.D.,мм
208204 SZH-002T-P0.5 - 0,08 -0,13 28-26 0,8-1,1 13000
17427 SZH-003T-P0.5 A1501-Te, PH-T 0,032-0,08 32-28 0,5-0,9 16000/10000

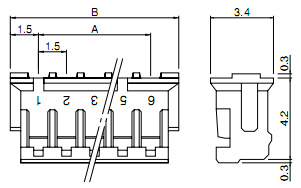

Корпус розетки на кабель
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B
17433 ZHR-2 A1501-02Y 2 1,5 4,5 1000
24014 ZHR-3 A1501-03Y 3 3,0 6,0 1000
22888 ZHR-4 A1501-04Y 4 4,5 7,5 1000
22889 ZHR-5 A1501-05Y 5 6,0 9,0 1000
36834 ZHR-6 A1501-06Y 6 7,5 10,5 1000
208205 ZHR-6(3,0) - 6 15,0 18,0 1000
37547 ZHR-7 A1501-07Y 7 9,0 12,0 1000
37546 ZHR-8 A1501-08Y 8 10,5 13,5 1000
37540 ZHR-9 A1501-09Y 9 12,0 15,0 1000
37548 ZHR-10 A1501-10Y 10 13,5 16,5 1000
37544 ZHR-11 A1501-11Y 11 15,0 18,0 1000
37541 ZHR-12 A1501-12Y 12 16,5 19,5 1000
37543 ZHR-13 A1501-13Y 13 18,0 21,0 1000
37542 A1501-14Y 14 19,5 22,5 1000
37545 A1501-15Y 15 21,0 24,0 1000

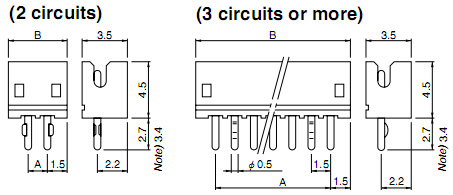

Вилка на плату прямая для выводного монтажа
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B
17429 B2B-ZR A1501-02A 2 1,5 4,5 2000
17428 B3B-ZR A1501-03A 3 3,0 6,0 2000
22903 B4B-ZR A1501-04A 4 4,5 7,5 2000
22890 B5B-ZR A1501-05A 5 6,0 9,0 2000
37502 B6B-ZR A1501-06A 6 7,5 10,5 2000
37549 B7B-ZR A1501-07A 7 9,0 12,0 1000
37550 B8B-ZR A1501-08A 8 10,5 13,5 1000
37551 B9B-ZR A1501-09A 9 12,0 15,0 1000
37552 B10B-ZR A1501-10A 10 13,5 16,5 1000
37553 B11B-ZR A1501-11A 11 15,0 18,0 1000
37554 B12B-ZR A1501-12A 12 16,5 19,5 1000
37555 B13B-ZR A1501-13A 13 18,0 21,0 500
37556 A1501-14A 14 19,5 22,5 500
37557 A1501-15A 15 21,0 24,0 500

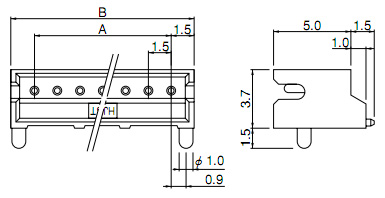

Вилка на плату угловая для выводного монтажа
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B
17431 S2B-ZR A1501-02AW 2 1,5 4,5 2000
17430 S3B-ZR A1501-03AW 3 3,0 6,0 2000
37558 S4B-ZR A1501-04AW 4 4,5 7,5 2000
37559 S5B-ZR A1501-05AW 5 6,0 9,0 1000
36835 S6B-ZR A1501-06AW 6 7,5 10,5 1000
37561 S7B-ZR A1501-07AW 7 9,0 12,0 1000
37560 S8B-ZR A1501-08AW 8 10,5 13,5 1000
37565 S9B-ZR A1501-09AW 9 12,0 15,0 1000
37566 S10B-ZR A1501-10AW 10 13,5 16,5 1000
37564 S11B-ZR A1501-11AW 11 15,0 18,0 500
37567 S12B-ZR A1501-12AW 12 16,5 19,5 500
37562 S13B-ZR A1501-13AW 13 18,0 21,0 500
37568 A1501-14AW 14 19,5 22,5 500
37563 A1501-15AW 15 21,0 24,0 500

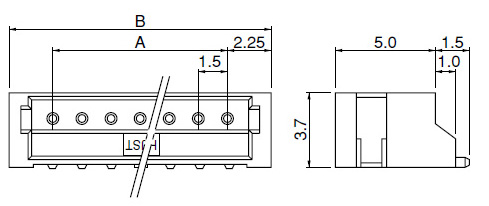

Вилка SMD вертикальная на плату
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка
A B
208206 B2B-ZR-SM4-TF 2 1,5 6,0 1000
208207 B3B-ZR-SM4-TF 3 3,0 7,5 1000
208208 B4B-ZR-SM4-TF 4 4,5 9,0 1000
208209 B5B-ZR-SM4-TF 5 6,0 10,5 1000
208210 B6B-ZR-SM4-TF 6 7,5 12,0 1000
208211 B7B-ZR-SM4-TF 7 9,0 13,5 1000
208212 B8B-ZR-SM4-TF 8 10,5 15,0 1000
208213 B9B-ZR-SM4-TF 9 12,0 16,5 1000
208214 B10B-ZR-SM4-TF 10 13,5 18,0 1000
208215 B11B-ZR-SM4-TF 11 15,0 19,5 1000
208216 B12B-ZR-SM4-TF 12 16,5 21,0 1000
208217 B13B-ZR-SM4-TF 13 18,0 22,5 1000

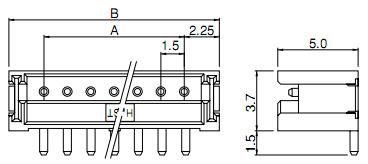

Вилка SMD горизонтальная с направляющими в плату
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B
208218 S2B-ZR-SM2-TF A1501-II-SMT-02AW 2 1,5 4,5 1000
208219 S3B-ZR-SM2-TF A1501-II-SMT-03AW 3 3,0 6,0 1000
208220 S4B-ZR-SM2-TF A1501-II-SMT-04AW 4 4,5 7,5 1000
208221 S5B-ZR-SM2-TF A1501-II-SMT-05AW 5 6,0 9,0 1000
208222 S6B-ZR-SM2-TF A1501-II-SMT-06AW 6 7,5 10,5 1000
208223 S7B-ZR-SM2-TF A1501-II-SMT-07AW 7 9,0 12,0 1000
208224 S8B-ZR-SM2-TF A1501-II-SMT-08AW 8 10,5 13,5 1000
208225 S9B-ZR-SM2-TF A1501-II-SMT-09AW 9 12,0 15,0 1000
208226 S10B-ZR-SM2-TF A1501-II-SMT-10AW 10 13,5 16,5 1000
208227 S11B-ZR-SM2-TF A1501-II-SMT-11AW 11 15,0 18,0 1000
208228 S12B-ZR-SM2-TF A1501-II-SMT-12AW 12 16,5 19,5 1000
208229 S13B-ZR-SM2-TF A1501-II-SMT-13AW 13 18,0 21,0 1000
Вилка SMD горизонтальная на плату
Код
товара		 Марка Аналог Кол-во
контактов		 Размеры, мм Упаковка
A B
24291 S2B-ZR-SM4A-TF A1501-I-SMT-02AW 2 1,5 6,0 1000
24292 S3B-ZR-SM4A-TF A1501-I-SMT-03AW 3 3,0 7,5 1000
24293 S4B-ZR-SM4A-TF A1501-I-SMT-04AW 4 4,5 9,0 1000
24236 S5B-ZR-SM4A-TF A1501-I-SMT-05AW 5 6,0 10,5 1000
24057 S6B-ZR-SM4A-TF A1501-I-SMT-06AW 6 7,5 12,0 1000
24243 S7B-ZR-SM4A-TF A1501-I-SMT-07AW 7 9,0 13,5 1000
24244 S8B-ZR-SM4A-TF A1501-I-SMT-08AW 8 10,5 15,0 1000
24245 S9B-ZR-SM4A-TF A1501-I-SMT-09AW 9 12,0 16,5 1000
24246 S10B-ZR-SM4A-TF A1501-I-SMT-10AW 10 13,5 18,0 1000
24247 S11B-ZR-SM4A-TF A1501-I-SMT-11AW 11 15,0 19,5 1000
24248 S12B-ZR-SM4A-TF A1501-I-SMT-12AW 12 16,5 21,0 1000
24237 S13B-ZR-SM4A-TF A1501-I-SMT-13AW 13 18,0 22,5 1000
