Разъемы (соединители) >> Разъемы кабель-плата

CP-3.3™ серия

Шаг 3.30 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: фосфористая бронза луженая
корпус: PBT (PA) UL94V-0 натуральный, черный, красный, желтый, синий, зеленый

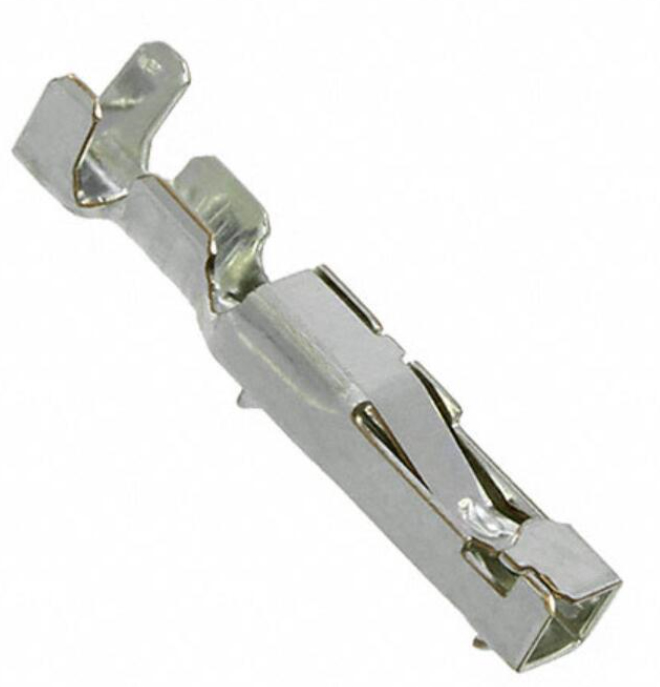

Терминал (контакт) для розетки на кабель
Код
товара		 Марка ПроводаУпаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
221208 MOLEX CP-3.3™ 503978000 0,35-0,09 22-28 1,15-1,80 10000 золочение
мкм
221209 MOLEX CP-3.3™ 5056070000 0,85-0,35 18-22 0,90-1,50

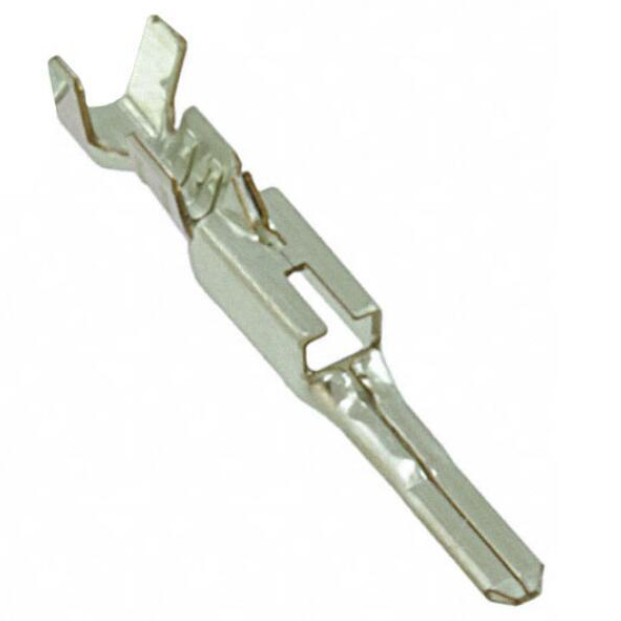

Терминал (контакт) для вилки на кабель
Код
товара		 Марка ПроводаУпаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
221210 MOLEX CP-3.3™ 560868000 0,35-0,09 22-28 1,15-1,80 10000 золочение
мкм
221211 MOLEX CP-3.3™ 5056070000 0,85-0,35 18-22 0,90-1,50
Фиксатор положения терминалов, цвет коричневый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221212 MOLEX CP-3.3™ 5046950207 2 8.70 3.30 2000
221213 MOLEX CP-3.3™ 5046950307 3 12.00 6.60
221214 MOLEX CP-3.3™ 5046950407 4 15.30 9.90 1000
221215 MOLEX CP-3.3™ 5046950507 5 18.60 13.20
221216 MOLEX CP-3.3™ 5046950607 6 21.90 16.50
Корпус розетки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221217 MOLEX CP-3.3™ 5046930200 2 9.90 3.30 500
221218 MOLEX CP-3.3™ 5046930300 3 13.20 6.60 200
221219 MOLEX CP-3.3™ 5046930400 4 16.50 9.90
221220 MOLEX CP-3.3™ 5046930600 6 23.10 16.50
Корпус однорядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221221 MOLEX CP-3.3™ 5046930201 2 9.90 3.30 500
221222 MOLEX CP-3.3™ 5046930301 3 13.20 6.60 200
221223 MOLEX CP-3.3™ 5046930401 4 16.50 9.90
221224 MOLEX CP-3.3™ 5046930601 6 23.10 16.50
Корпус однорядной розетки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221225 MOLEX CP-3.3™ 5046930202 2 9.90 3.30 500
221226 MOLEX CP-3.3™ 5046930302 3 13.20 6.60 200
221227 MOLEX CP-3.3™ 5046930402 4 16.50 9.90
221228 MOLEX CP-3.3™ 5046930602 6 23.10 16.50
Корпус однорядной розетки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221229 MOLEX CP-3.3™ 5046930203 2 9.90 3.30 500
221230 MOLEX CP-3.3™ 5046930303 3 13.20 6.60 200
221231 MOLEX CP-3.3™ 5046930403 4 16.50 9.90
221232 MOLEX CP-3.3™ 5046930603 6 23.10 16.50
Корпус однорядной розетки на кабель, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221233 MOLEX CP-3.3™ 5046930204 2 9.90 3.30 500
221234 MOLEX CP-3.3™ 5046930304 3 13.20 6.60 200
221235 MOLEX CP-3.3™ 5046930404 4 16.50 9.90
221236 MOLEX CP-3.3™ 5046930604 6 23.10 16.50
Корпус однорядной розетки на кабель, цвет розовый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221237 MOLEX CP-3.3™ 5046930205 2 9.90 3.30 500
Корпус однорядной розетки на кабель, цвет зеленый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221238 MOLEX CP-3.3™ 5046930206 2 9.90 3.30 500
Корпус однорядной розетки на кабель, цвет оранжевый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221239 MOLEX CP-3.3™ 5046930208 2 9.90 3.30 500
Корпус однорядной розетки на кабель, цвет фиолетовый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221240 MOLEX CP-3.3™ 5046930209 2 9.90 3.30 500
Корпус однорядной вилки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221241 MOLEX CP-3.3™ 5046940200 2 9.90 3.30 200
221242 MOLEX CP-3.3™ 5046940300 3 13.20 6.60
221243 MOLEX CP-3.3™ 5046940400 4 16.50 9.90 100
221244 MOLEX CP-3.3™ 5046940600 6 23.10 16.50
Корпус однорядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221245 MOLEX CP-3.3™ 5046940201 2 9.90 3.30 200
221246 MOLEX CP-3.3™ 5046940301 3 13.20 6.60
221247 MOLEX CP-3.3™ 5046940401 4 16.50 9.90 100
221248 MOLEX CP-3.3™ 5046940601 6 23.10 16.50
Корпус однорядной вилки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221249 MOLEX CP-3.3™ 5046940202 2 9.90 3.30 200
221250 MOLEX CP-3.3™ 5046940302 3 13.20 6.60
221251 MOLEX CP-3.3™ 5046940402 4 16.50 9.90 100
221252 MOLEX CP-3.3™ 5046940602 6 23.10 16.50
Корпус однорядной вилки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221253 MOLEX CP-3.3™ 5046940203 2 9.90 3.30 200
221254 MOLEX CP-3.3™ 5046940303 3 13.20 6.60
221255 MOLEX CP-3.3™ 5046940403 4 16.50 9.90 100
221256 MOLEX CP-3.3™ 5046940603 6 23.10 16.50
Корпус однорядной вилки на кабель, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221257 MOLEX CP-3.3™ 5046940204 2 9.90 3.30 200
221258 MOLEX CP-3.3™ 5046940304 3 13.20 6.60
221259 MOLEX CP-3.3™ 5046940404 4 16.50 9.90 100
221260 MOLEX CP-3.3™ 5046940604 6 23.10 16.50
Корпус однорядной вилки на кабель, цвет розовый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221261 MOLEX CP-3.3™ 5046940205 2 9.90 3.30 200
Корпус однорядной вилки на кабель, цвет зеленый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221262 MOLEX CP-3.3™ 5046940206 2 9.90 3.30 200
Корпус однорядной вилки на кабель, цвет оранжевый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221263 MOLEX CP-3.3™ 5046940208 2 9.90 3.30 200
Корпус однорядной вилки на кабель, цвет фиолетовый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221264 MOLEX CP-3.3™ 5046940209 2 9.90 3.30 200
Корпус двухрядной розетки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221265 MOLEX CP-3.3™ 5056050400 4 9.90 3.30 200
221266 MOLEX CP-3.3™ 5056050600 6 13.20 6.60
221267 MOLEX CP-3.3™ 5056050800 8 16.50 9.90 100
221268 MOLEX CP-3.3™ 5056051000 10 19.80 13.20 50
221269 MOLEX CP-3.3™ 5056051200 12 23.10 16.50
Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221270 MOLEX CP-3.3™ 5056050401 4 9.90 3.30 200
221271 MOLEX CP-3.3™ 5056050601 6 13.20 6.60
221272 MOLEX CP-3.3™ 5056050801 8 16.50 9.90 100
221273 MOLEX CP-3.3™ 5056051001 10 19.80 13.20 50
221274 MOLEX CP-3.3™ 5056051201 12 23.10 16.50
Корпус двухрядной розетки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221275 MOLEX CP-3.3™ 5056050402 4 9.90 3.30 200
221276 MOLEX CP-3.3™ 5056050602 6 13.20 6.60
221277 MOLEX CP-3.3™ 5056050802 8 16.50 9.90 100
221278 MOLEX CP-3.3™ 5056051002 10 19.80 13.20 50
221279 MOLEX CP-3.3™ 5056051202 12 23.10 16.50
Корпус двухрядной розетки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221280 MOLEX CP-3.3™ 5056050403 4 9.90 3.30 200
221281 MOLEX CP-3.3™ 5056050603 6 13.20 6.60
221282 MOLEX CP-3.3™ 5056050803 8 16.50 9.90 100
221283 MOLEX CP-3.3™ 5056051003 10 19.80 13.20 50
221284 MOLEX CP-3.3™ 5056051203 12 23.10 16.50
Корпус двухрядной вилки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221285 MOLEX CP-3.3™ 5056060400 4 9.90 3.30 100
221286 MOLEX CP-3.3™ 5056060600 6 13.20 6.60
221287 MOLEX CP-3.3™ 5056060800 8 16.50 9.90
221288 MOLEX CP-3.3™ 5056061000 10 19.80 13.20 50
221289 MOLEX CP-3.3™ 5056061200 12 23.10 16.50
Корпус двухрядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221290 MOLEX CP-3.3™ 5056060401 4 9.90 3.30 100
221291 MOLEX CP-3.3™ 5056060601 6 13.20 6.60
221292 MOLEX CP-3.3™ 5056060801 8 16.50 9.90
221293 MOLEX CP-3.3™ 5056061001 10 19.80 13.20 50
221294 MOLEX CP-3.3™ 5056061201 12 23.10 16.50
Корпус двухрядной вилки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221295 MOLEX CP-3.3™ 5056060402 4 9.90 3.30 100
221296 MOLEX CP-3.3™ 5056060602 6 13.20 6.60
221297 MOLEX CP-3.3™ 5056060802 8 16.50 9.90
221298 MOLEX CP-3.3™ 5056061002 10 19.80 13.20 50
221299 MOLEX CP-3.3™ 5056061202 12 23.10 16.50
Корпус двухрядной вилки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221300 MOLEX CP-3.3™ 5056060403 4 9.90 3.30 100
221301 MOLEX CP-3.3™ 5056060603 6 13.20 6.60
221302 MOLEX CP-3.3™ 5056060803 8 16.50 9.90
221303 MOLEX CP-3.3™ 5056061003 10 19.80 13.20 50
221304 MOLEX CP-3.3™ 5056061203 12 23.10 16.50
