Разъемы (соединители) >> Разъемы кабель-плата

Pico-Ezmate серия

Шаг 1.20 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: фосфористая бронза луженая
корпус: нейлон (PA) UL94V-0 черный

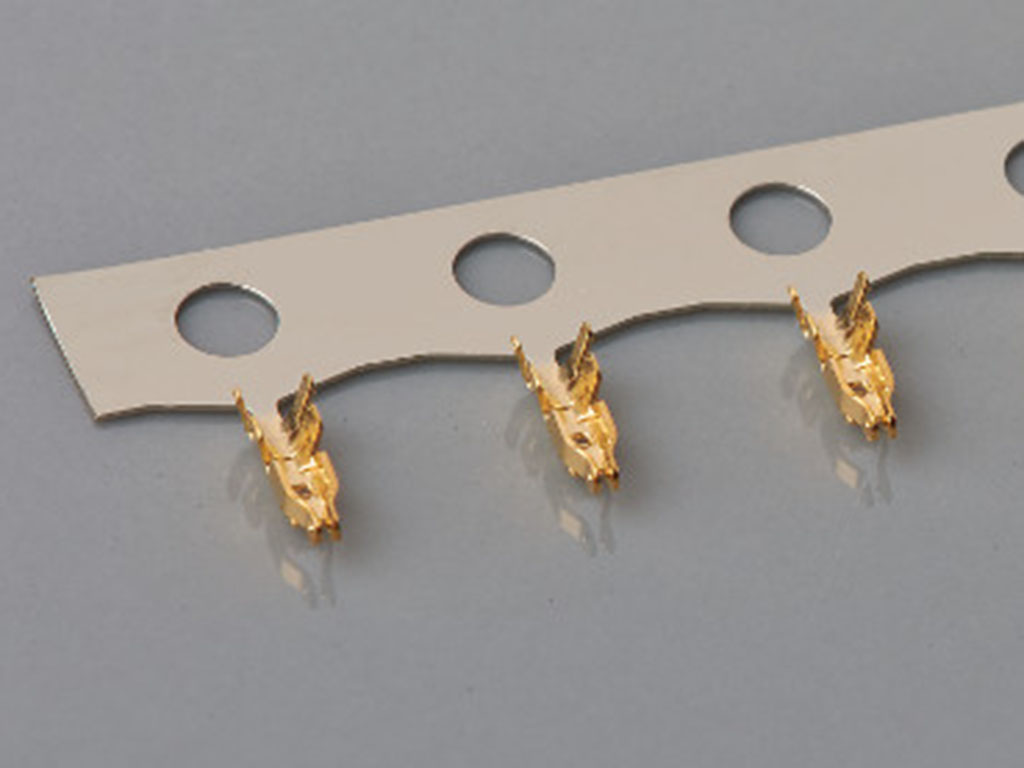

Терминалы (контакты)

Код
товара
Марка Провода Покрытие
контактов
мм2 AWG# Диаметр
изоляции
O.D.,мм
208560 MOLEX 781720410 0,09-0,07 28-30 0,60-0,70 золочение
толщиной
µm
208561 MOLEX 781720411 0,09-0,07 28-30 0,60-0,70 золочение
толщиной
µm

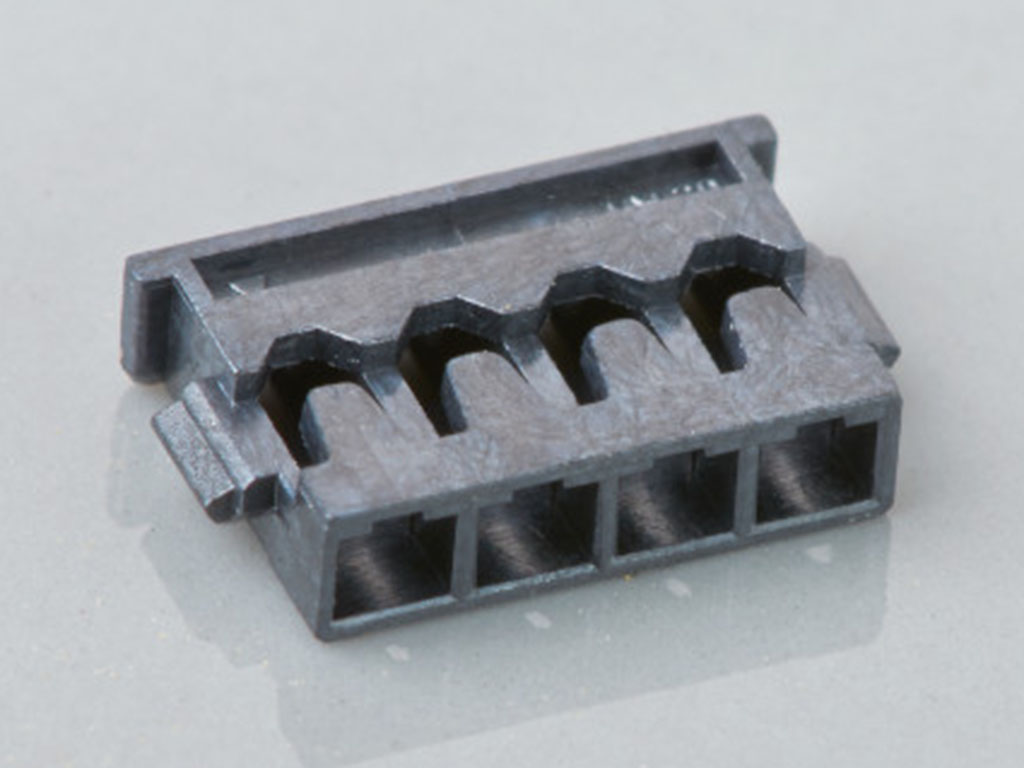

Корпус розетки на кабель


Код
товара
Марка Кол-во
контактов
Размеры, мм
A B
208562 MOLEX 781720002 2 1.2 2.6
208563 MOLEX 781720003 3 2.4 3.8
208564 MOLEX 781720004 4 3.6 5.0
208565 MOLEX 781720005 5 4.8 6.2

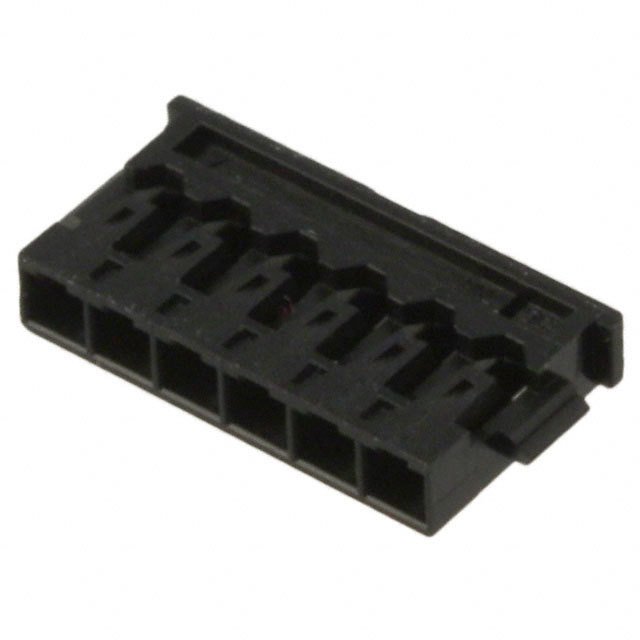

Корпус розетки на кабель


Код
товара
Марка Кол-во
контактов
Размеры, мм
A B C
208566 MOLEX 781720006 6 7.3 6.0 9.0
208567 MOLEX 781720007 7 8.5 7.2 10.2

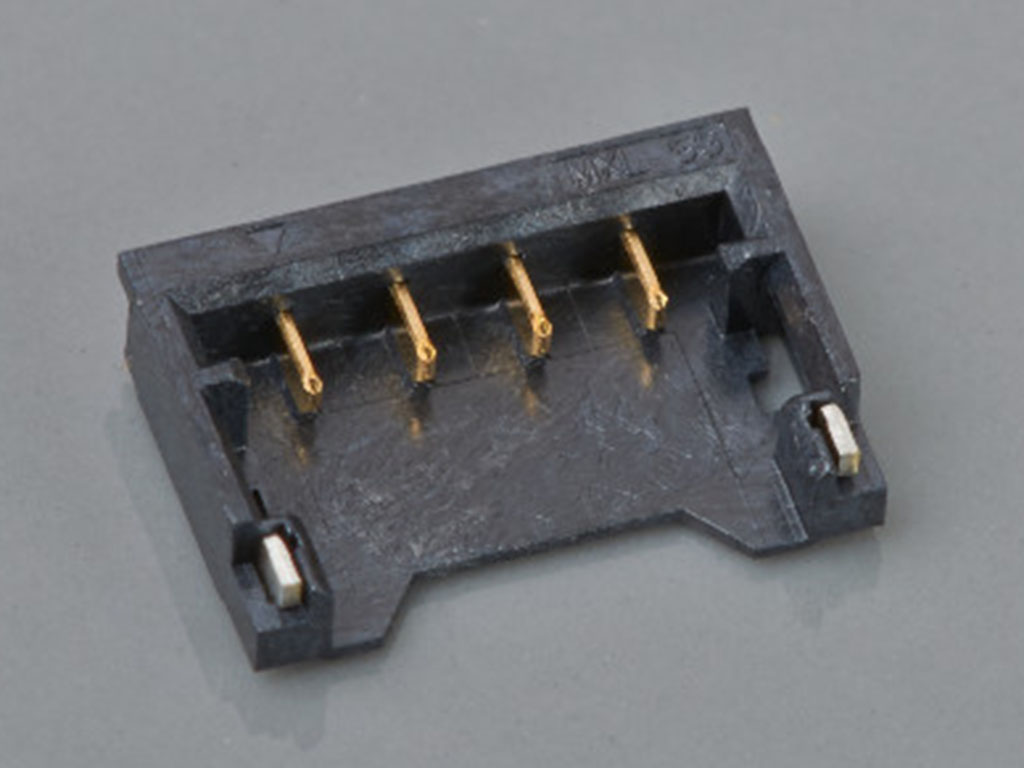

Вилка SMD горизонтальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм
A B C D
208568 MOLEX 781710002 2 1.2 2.6 4.2 1.5
208569 MOLEX 781710003 3 2.4 3.8 5.4 2.7
208570 MOLEX 781710004 4 3.6 5.0 6.6 3.9
208571 MOLEX 781710005 5 4.8 6.2 7.8 5.1

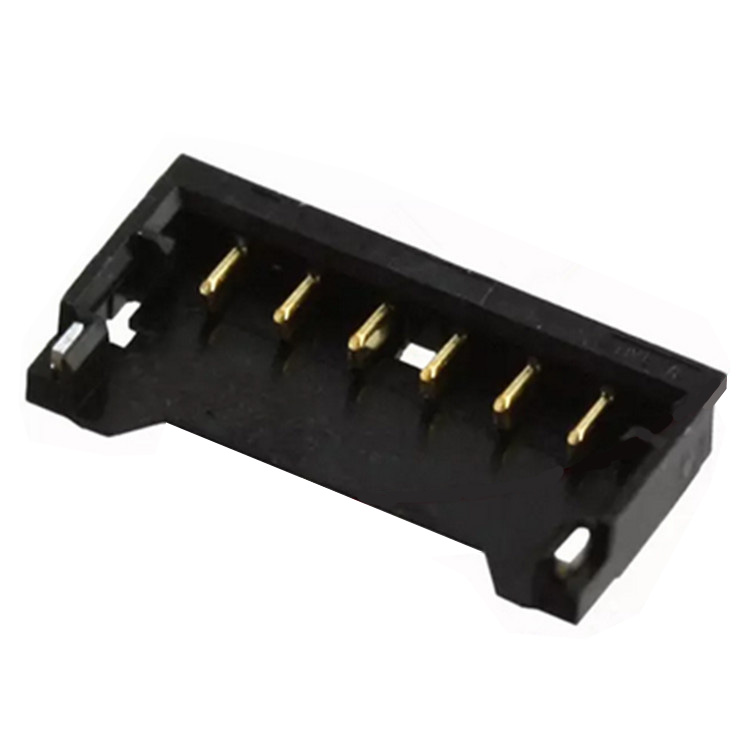

Вилка SMD горизонтальная на плату


Код
товара
Марка Кол-во
контактов
Размеры, мм
A B C D E
208572 MOLEX 781710006 6 6.0 6.6 7.4 9.0 4.1
208573 MOLEX 781710007 7 7.2 7.8 8.6 10.2 4.7



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
