CLIK-Mate-1.25 серия

Шаг 1.50 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медный сплав луженый
корпус: высокотемпературный пластик (PA) UL94V-0 натуральный

Терминалы (контакты)

Код товара	Марка	Провода			Упаковка	Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
208861	MOLEX 5025790000	0,23-0,09	24-28	0.78-1.28	15000	лужение
208862	MOLEX 5034290000	0,15-0,07	26-30	0,80-1,15		золочение мкм

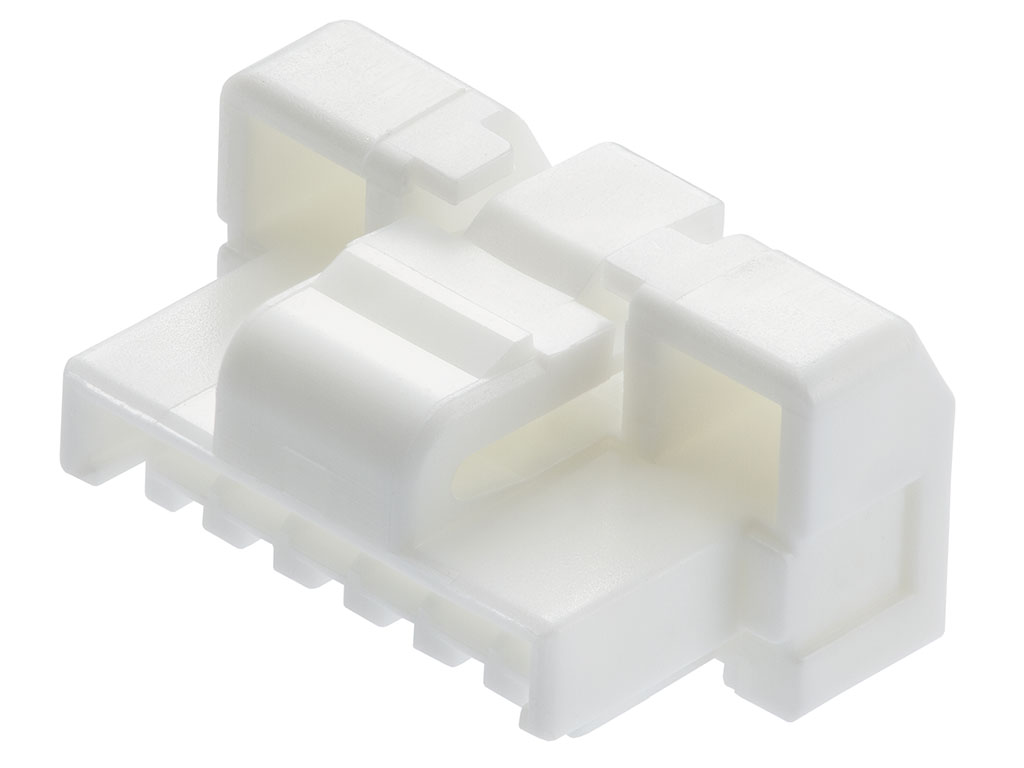

Корпус розетки на кабель

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
208863	MOLEX 5023800200	2	5.60	3.75	1000
208864	MOLEX 5023800300	3	6.85	5.00
208865	MOLEX 5023800400	4	8.10	6.25
208866	MOLEX 5023800500	5	9.35	7.50
208867	MOLEX 5023800600	6	10.60	8.75
208868	MOLEX 5023800700	7	11.85	10.00
208869	MOLEX 5023800800	8	13.10	11.25
208870	MOLEX 5023800900	9	14.35	12.50
208871	MOLEX 5023801000	10	15.60	13.75
208872	MOLEX 5023801100	11	16.85	15.00
208873	MOLEX 5023801200	12	18.10	16.25
208874	MOLEX 5023801300	13	19.35	17.50
208875	MOLEX 5023801400	14	20.60	18.75
208876	MOLEX 5023801500	15	21.85	20.00

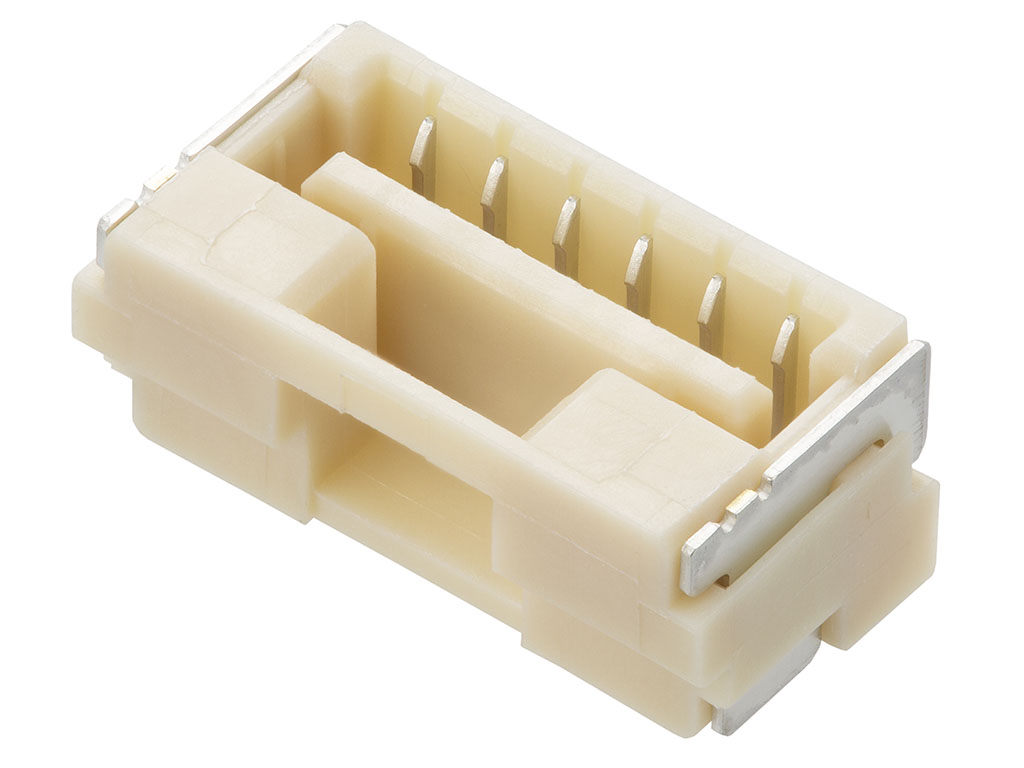

Вилка SMD вертикальная

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
208877	MOLEX 5023820272	2	5.85	4.75	1.25	2.30	1400
208878	MOLEX 5023820372	3	7.10	6.00	2.50	2.70
208879	MOLEX 5023820472	4	8.35	7.25	3.75	3.40
208880	MOLEX 5023820572	5	9.60	8.50	5.00	3.40
208881	MOLEX 5023820672	6	10.85	9.75	6.25	3.40
208882	MOLEX 5023820772	7	12.10	11.00	7.50	3.40
208883	MOLEX 5023820870	8	13.35	12.25	8.75	2.40
208884	MOLEX 5023820970	9	14.60	13.50	10.00	3.65
208885	MOLEX 5023821070	10	15.85	14.75	11.25	4.90
208886	MOLEX 5023821170	11	17.10	16.00	12.50	6.15
208887	MOLEX 5023821270	12	18.35	17.25	13.75	7.40
208888	MOLEX 5023821370	13	19.60	18.50	15.00	8.65
208889	MOLEX 5023821470	14	20.85	19.75	16.25	9.90
208890	MOLEX 5023821570	15	22.10	21.00	17.50	11.15

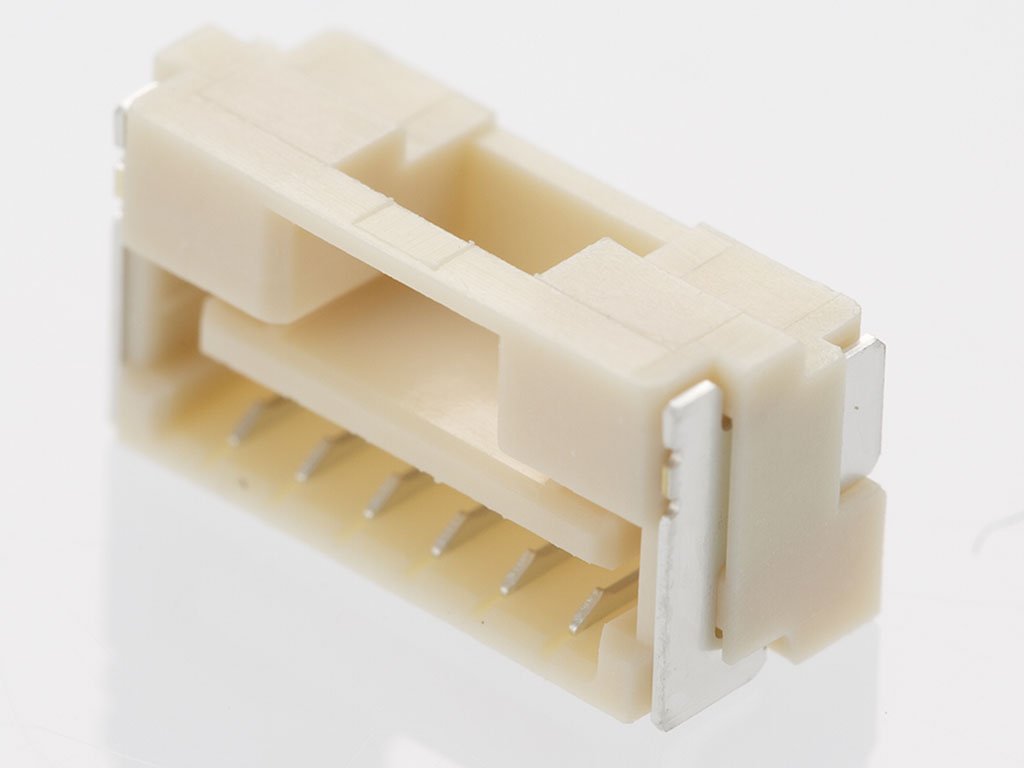

Вилка SMD горизонтальная

Код товара	Марка	Кол-во контактов	Размеры, мм						Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	F	Упаковка	Чертеж
208891	MOLEX 5023860270	2	5.85	4.75	1.25	2.20			1200
208892	MOLEX 5023860370	3	7.10	6.00	2.50	2.60
208893	MOLEX 5023860470	4	8.35	7.25	3.75	3.40
208894	MOLEX 5023860570	5	9.60	8.50	5.00	3.40
208895	MOLEX 5023860670	6	10.85	9.75	6.25	3.40
208896	MOLEX 5023860770	7	12.10	11.00	7.50	3.40
208897	MOLEX 5023860870	8	13.35	12.25	8.75	2.75	1.95	2.63
208898	MOLEX 5023860970	9	14.60	13.50	10.00	4.00	3.20	2.00
208899	MOLEX 5023861070	10	15.85	14.75	11.25	5.25	4.45	2.00
208900	MOLEX 5023861170	11	17.10	16.00	12.50	6.50	5.70	2.00
208901	MOLEX 5023861270	12	18.35	17.25	13.75	7.75	6.95	2.00
208902	MOLEX 5023861370	13	19.60	18.50	15.00	9.00	8.20	2.00
208903	MOLEX 5023861470	14	20.85	19.75	16.25	10.25	9.45	2.00
208904	MOLEX 5023861570	15	22.10	21.00	17.50	11.50	10.70	2.00

Вилка SMD горизонтальная

Код товара	Марка	Кол-во контактов	Размеры, мм						Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	F	Упаковка	Чертеж
208905	MOLEX 5023860271	2	5.85	4.75	1.25	2.20			1200
208906	MOLEX 5023860371	3	7.10	6.00	2.50	2.60
208907	MOLEX 5023860471	4	8.35	7.25	3.75	3.40
208908	MOLEX 5023860571	5	9.60	8.50	5.00	3.40
208909	MOLEX 5023860671	6	10.85	9.75	6.25	3.40
208910	MOLEX 5023860771	7	12.10	11.00	7.50	3.40
208911	MOLEX 5023860871	8	13.35	12.25	8.75	2.75	1.95	2.63
208912	MOLEX 5023860971	9	14.60	13.50	10.00	4.00	3.20	2.00
208913	MOLEX 5023861071	10	15.85	14.75	11.25	5.25	4.45	2.00
208914	MOLEX 5023861171	11	17.10	16.00	12.50	6.50	5.70	2.00
208915	MOLEX 5023861271	12	18.35	17.25	13.75	7.75	6.95	2.00
208916	MOLEX 5023861371	13	19.60	18.50	15.00	9.00	8.20	2.00
208917	MOLEX 5023861471	14	20.85	19.75	16.25	10.25	9.45	2.00
208918	MOLEX 5023861571	15	22.10	21.00	17.50	11.50	10.70	2.00

Вилка SMD горизонтальная с монтажной крышкой

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
208919	MOLEX 5023860272	2	5.85	4.75	1.25	2.20	1200
208920	MOLEX 5023860372	3	7.10	6.00	2.50	2.60
208921	MOLEX 5023860472	4	8.35	7.25	3.75	3.40
208922	MOLEX 5023860572	5	9.60	8.50	5.00	3.40
208923	MOLEX 5023860672	6	10.85	9.75	6.25	3.40
208924	MOLEX 5023860772	7	12.10	11.00	7.50	3.40
