Разъемы (соединители) >> Разъемы кабель-плата

Board-in 4.0 серия

Шаг 4.00 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: фосфористая бронза луженая
корпус: нейлон (PA) UL94V-0 натуральный

Терминалы (контакты) прямые
Код
товара
Марка Провода Покрытие
контактов
Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
209968 MOLEX 500988000 0,85-0,35 18-22 1,8-2,6 лужение

Корпус прямого соединителя на кабель
Код
товара
Марка Кол-во
контактов
Размеры, мм Чертеж
A B
153545 MOLEX 510360200 2 8.00 4.00

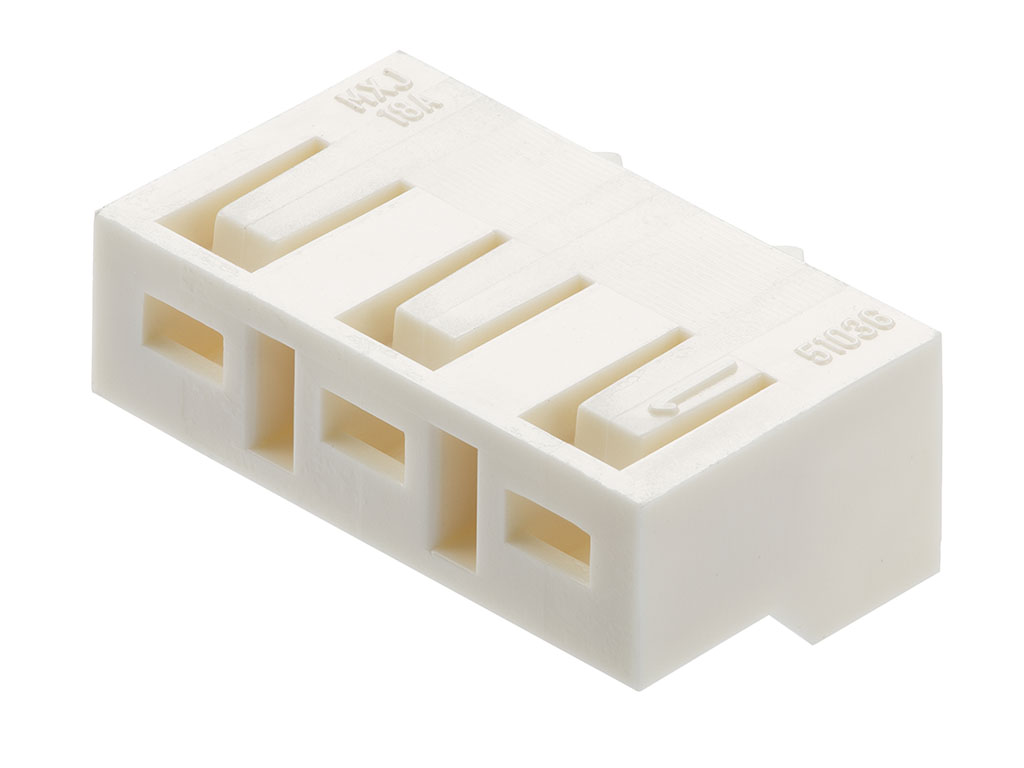

153546 MOLEX 510360300 3 12.00 8.00
153547 MOLEX 510360400 4 16.00 12.00
153548 MOLEX 510360500 5 20.00 16.00
153549 MOLEX 510360600 6 24.00 20.00
153550 MOLEX 510360700 7 28.00 24.00
153551 MOLEX 510360800 8 32.00 28.00
153552 MOLEX 510360900 9 36.00 32.00
153553 MOLEX 510361000 10 40.00 36.00
153554 MOLEX 510361100 11 44.00 40.00
153555 MOLEX 510361200 12 48.00 44.00



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
