Mighty-SPOX серия
Шаг 3.50 мм
| Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.
Материал:
контакты: латунь луженая
корпус: полиэстер (PA) UL94V-0 натуральный |
Терминалы (контакты)
|
| 220047 |
MOLEX 502179001 |
0,85-0,23 |
18-24 |
3.0-1.4 |
4000 |
лужение |
|
|
|

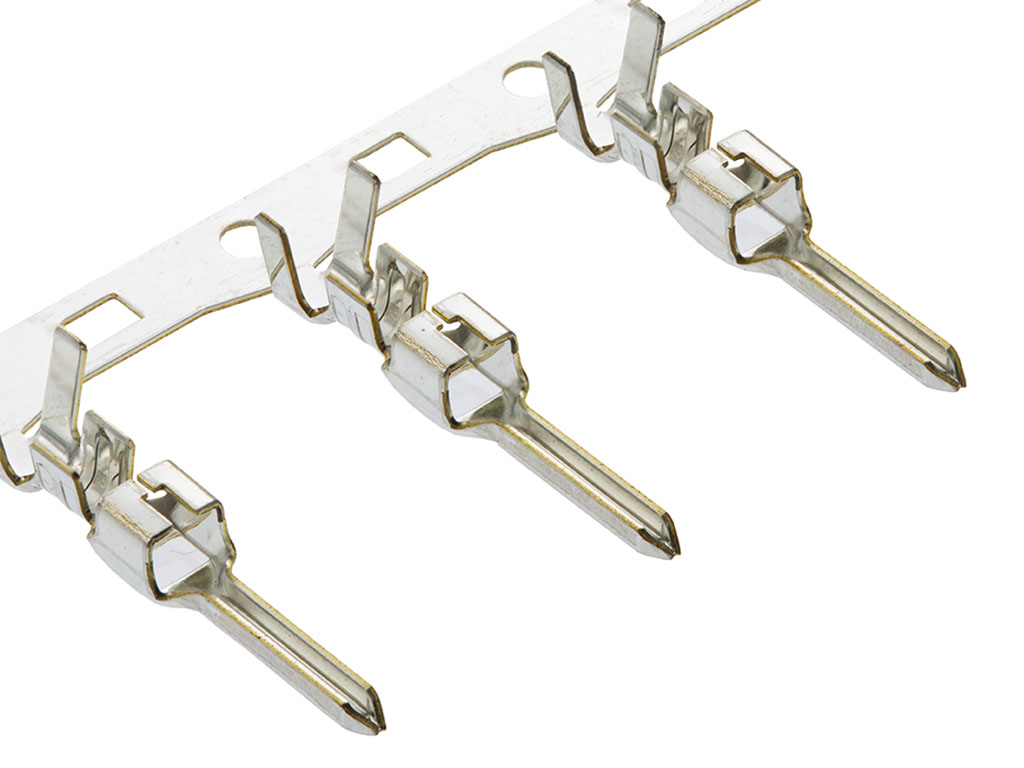

Терминалы (контакты)
|
| 220048 |
MOLEX 504199001 |
0,85-0,23 |
18-24 |
3.0-1.4 |
4000 |
лужение |
|
|
|
Корпус однорядной розетки на кабель, цвет натуральный
|
| 220049 |
MOLEX 511140200 |
2 |
3.50 |
7.50 |
5.80 |
1000 |
|
| 220050 |
MOLEX 511140300 |
3 |
7.00 |
11.00 |
5.80 |
| 220051 |
MOLEX 511140400 |
4 |
10.50 |
14.50 |
8.40 |
| 220052 |
MOLEX 511140500 |
5 |
14.00 |
18.00 |
8.40 |
| 220053 |
MOLEX 511140600 |
6 |
17.50 |
21.50 |
8.40 |
| 220054 |
MOLEX 511140700 |
7 |
21.00 |
25.00 |
8.40 |
| 220055 |
MOLEX 511140800 |
8 |
24.50 |
28.50 |
8.40 |
| 220056 |
MOLEX 511140900 |
9 |
28.00 |
32.00 |
8.40 |
| 220057 |
MOLEX 511141000 |
10 |
31.50 |
35.50 |
8.40 |
| 220058 |
MOLEX 511141100 |
11 |
35.00 |
39.00 |
8.40 |
| 220059 |
MOLEX 511141200 |
12 |
38.50 |
42.50 |
8.40 |
| 220060 |
MOLEX 511141300 |
13 |
42.00 |
46.00 |
8.40 |
| 220061 |
MOLEX 511141400 |
14 |
45.50 |
49.50 |
8.40 |
| 220062 |
MOLEX 511141500 |
15 |
49.00 |
53.00 |
8.40 |
|
|
Корпус однорядной вилки на кабель, цвет натуральный
|
| 220063 |
MOLEX 511140200 |
2 |
3.50 |
7.70 |
9.70 |
6.10 |
1000 |
|
| 220064 |
MOLEX 511140300 |
3 |
7.00 |
11.20 |
13.20 |
6.10 |
| 220065 |
MOLEX 511140400 |
4 |
10.50 |
14.70 |
16.70 |
8.70 |
| 220066 |
MOLEX 511140500 |
5 |
14.00 |
18.20 |
20.20 |
8.70 |
| 220067 |
MOLEX 511140600 |
6 |
17.50 |
21.70 |
23.70 |
8.70 |
| 220068 |
MOLEX 511140700 |
7 |
21.00 |
25.20 |
27.20 |
8.70 |
| 220069 |
MOLEX 511140800 |
8 |
24.50 |
28.70 |
30.70 |
8.70 |
| 220070 |
MOLEX 511140900 |
9 |
28.00 |
32.20 |
34.20 |
8.70 |
| 220071 |
MOLEX 511141000 |
10 |
31.50 |
35.70 |
37.70 |
8.70 |
|
|
Вилка однорядная угловая для выводного монтажа, цвет натуральный
|
| 220072 |
MOLEX 532590229 |
2 |
3.50 |
7.70 |
9.10 |
6.10 |
1000 |
|
| 220073 |
MOLEX 532590329 |
3 |
7.00 |
11.20 |
12.60 |
6.10 |
| 220074 |
MOLEX 532590429 |
4 |
10.50 |
14.70 |
16.10 |
8.70 |
| 220075 |
MOLEX 532590529 |
5 |
14.00 |
18.20 |
19.60 |
8.70 |
| 220076 |
MOLEX 532590629 |
6 |
17.50 |
21.70 |
23.10 |
8.70 |
| 220077 |
MOLEX 532590729 |
7 |
21.00 |
25.20 |
26.60 |
8.70 |
| 220078 |
MOLEX 532590829 |
8 |
24.50 |
28.70 |
30.10 |
8.70 |
| 220079 |
MOLEX 532590929 |
9 |
28.00 |
32.20 |
33.60 |
8.70 |
| 220080 |
MOLEX 532591029 |
10 |
31.50 |
35.70 |
37.10 |
8.70 |
| 220081 |
MOLEX 532591129 |
11 |
35.00 |
39.20 |
40.60 |
8.70 |
| 220082 |
MOLEX 532591229 |
12 |
38.50 |
42.70 |
44.10 |
8.70 |
| 220083 |
MOLEX 532591329 |
13 |
42.00 |
46.20 |
47.60 |
8.70 |
| 220084 |
MOLEX 532591429 |
14 |
45.50 |
49.70 |
51.10 |
8.70 |
| 220085 |
MOLEX 532591529 |
15 |
49.00 |
53.20 |
54.60 |
8.70 |
|
|
Вилка однорядная прямая P=3.5мм для выводного монтажа, цвет натуральный
|
| 220086 |
MOLEX 532580229 |
2 |
9.10 |
3.50 |
7.70 |
6.10 |
1000 |
|
| 220087 |
MOLEX 532580329 |
3 |
12.60 |
7.00 |
11.20 |
6.10 |
| 220088 |
MOLEX 532580429 |
4 |
16.10 |
10.50 |
14.70 |
8.70 |
| 220089 |
MOLEX 532580529 |
5 |
19.60 |
14.00 |
18.20 |
8.70 |
| 220090 |
MOLEX 532580629 |
6 |
23.10 |
17.50 |
21.70 |
8.70 |
| 220091 |
MOLEX 532580729 |
7 |
26.60 |
21.00 |
25.20 |
8.70 |
| 220092 |
MOLEX 532580829 |
8 |
30.10 |
24.50 |
28.70 |
8.70 |
| 220093 |
MOLEX 532580929 |
9 |
33.60 |
28.00 |
32.20 |
8.70 |
| 220094 |
MOLEX 532581029 |
10 |
37.10 |
31.50 |
35.70 |
8.70 |
| 220095 |
MOLEX 532581129 |
11 |
40.60 |
35.00 |
39.20 |
8.70 |
| 220096 |
MOLEX 532581229 |
12 |
44.10 |
38.50 |
42.70 |
8.70 |
| 220097 |
MOLEX 532581329 |
13 |
47.60 |
42.00 |
46.20 |
8.70 |
| 220098 |
MOLEX 532581429 |
14 |
51.10 |
45.50 |
49.70 |
8.70 |
| 220099 |
MOLEX 532581529 |
15 |
54.60 |
49.00 |
53.20 |
8.70 |
|
|
Вилка однорядная прямая P=7.0мм для выводного монтажа, цвет натуральный
|
| 220100 |
MOLEX 532650229 |
2 |
7.00 |
11.20 |
12.60 |
6.10 |
1000 |
|
| 220101 |
MOLEX 532650329 |
3 |
14.00 |
18.20 |
19.60 |
8.70 |
| 220102 |
MOLEX 532650429 |
4 |
21.00 |
25.20 |
26.60 |
8.70 |
| 220103 |
MOLEX 532650529 |
5 |
28.00 |
32.20 |
33.60 |
8.70 |
| 220104 |
MOLEX 532650629 |
6 |
35.00 |
39.20 |
40.60 |
8.70 |
| 220105 |
MOLEX 532650729 |
7 |
42.00 |
46.20 |
47.60 |
8.70 |
| 220106 |
MOLEX 532650829 |
8 |
49.00 |
53.20 |
54.60 |
8.70 |
|
|
|
|
|
|
