Разъемы (соединители) >> Разъемы кабель-плата

CP-6.5 серия

Шаг 6.50 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: фосфористая бронза луженая
корпус: PBTP (PA) UL94V-0 натуральный, черный, красный, желтый, синий, оранжевый

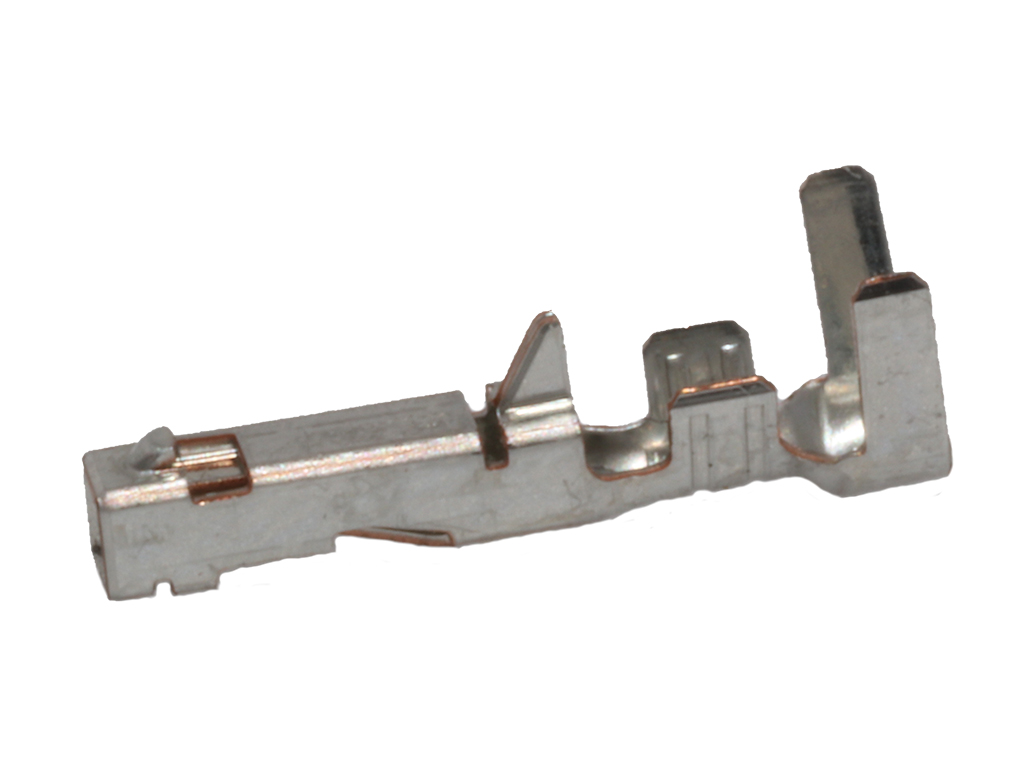

Терминал (контакт) для розетки на кабель
Код
товара		 Марка ПроводаУпаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
221305 MOLEX 505978000 1,32-0,35 16-22 2.0-3.3 3000 лужение
221306 MOLEX 505978010 1,32-0,53 16-20 2.0-3.3
221307 MOLEX 505988000 0,53-0,15 20-26 1.25-2.35
221308 MOLEX 505988010 0,53-0,23 20-24 1.25-2.35

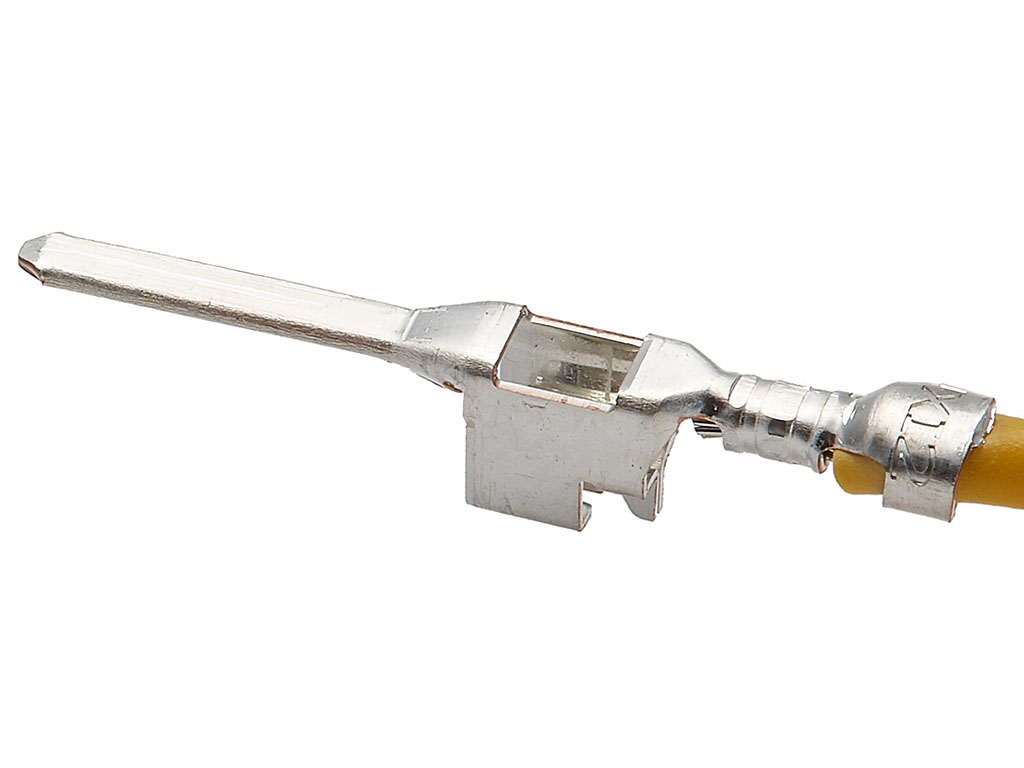

Терминал (контакт) для вилки на кабель
Код
товара		 Марка ПроводаУпаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
221309 MOLEX 2050328000 0,35-0,23 22-24 1.25-2.35 4000 лужение
221310 MOLEX 2050338000 1,32-0,53 16-20 2.0-3.3 3200

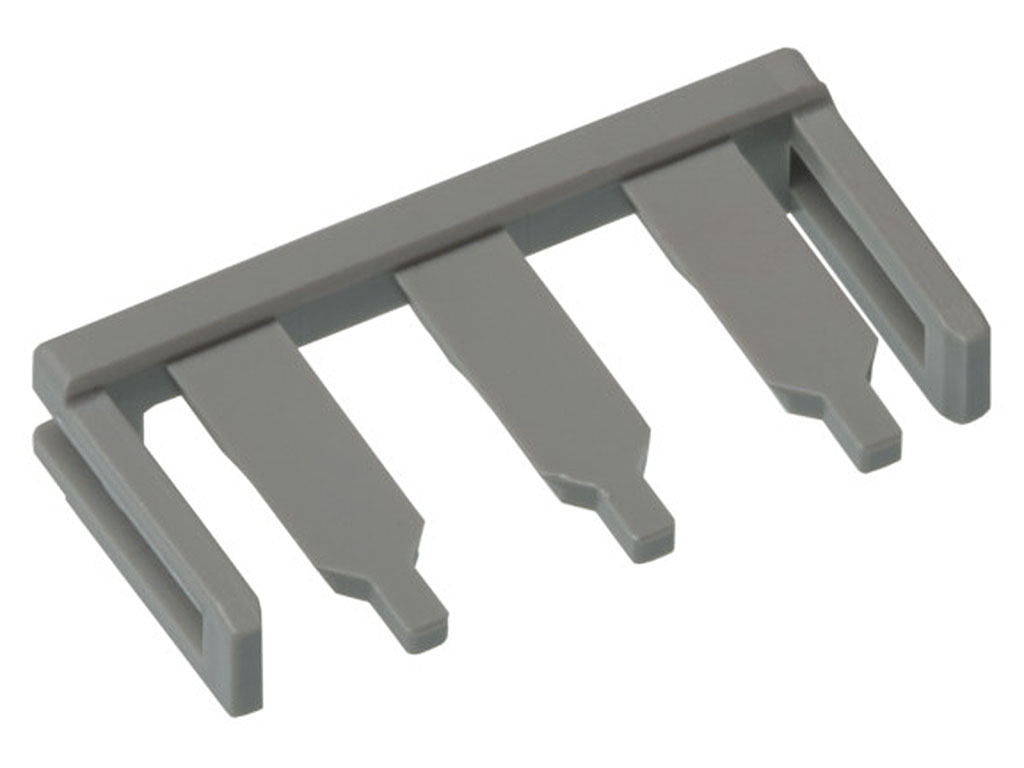

Фиксатор положения клеммы (TPA), цвет серый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221311 MOLEX 511430105 1- 8.94 6.54 1000
221312 MOLEX 511430205 2 6.50 15.44 13.04
221313 MOLEX 511430305 3 13.00 21.94 19.54 500
Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221314 MOLEX 1510492206 2- 6.34 5.70 1000
221315 MOLEX 1510492406 4 6.50 12.84 3.70 500
221316 MOLEX 1510492606 6 13.00 19.34 5.70 300
Корпус двухрядной розетки на кабель, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221317 MOLEX 1510492201 2- 6.34 5.70 1000
221318 MOLEX 1510492401 4 6.50 12.84 3.70 500
221319 MOLEX 1510492601 6 13.00 19.34 5.70 300
Корпус двухрядной розетки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221320 MOLEX 1510492211 2- 6.34 5.70 1000
221321 MOLEX 1510492411 4 6.50 12.84 3.70 500
221322 MOLEX 1510492611 6 13.00 19.34 5.70 300
Корпус двухрядной розетки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221323 MOLEX 1510492209 2- 6.34 5.70 1000
221324 MOLEX 1510492609 6 13.00 19.34 5.70 300
Корпус двухрядной розетки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221325 MOLEX 1510492203 2- 6.34 5.70 1000
Корпус двухрядной розетки на кабель, цвет оранжевый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221326 MOLEX 1510492200 2- 6.34 5.70 1000
Корпус двухрядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221327 MOLEX 2034382206 2- 6.34 6.34 750
221328 MOLEX 2034382406 4 6.50 10.74 13.84 450
221329 MOLEX 2034382606 6 13.00 16.74 20.34 250
Корпус двухрядной вилки на кабель, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221330 MOLEX 2034382201 2- 6.34 6.34 750
221331 MOLEX 2034382401 4 6.50 10.74 13.84 450
221332 MOLEX 2034382601 6 13.00 16.74 20.34 250
Корпус двухрядной вилки на кабель, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221333 MOLEX 2034382211 2- 6.34 6.34 750
221334 MOLEX 2034382411 4 6.50 10.74 13.84 450
221335 MOLEX 2034382611 6 13.00 16.74 20.34 250
Корпус двухрядной вилки на кабель, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221336 MOLEX 2034382209 2- 6.34 6.34 750
Корпус двухрядной вилки на кабель, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221338 MOLEX 2034382203 2- 6.34 6.34 750
Корпус двухрядной вилки на кабель, цвет оранжевый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221339 MOLEX 2034382200 2- 6.34 6.34 750
Вилка двухрядная прямая, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221340 MOLEX 1510481206 2- 7.34 7.34 2.92 1260
221341 MOLEX 1510481406 4 6.50 13.84 10.74 6.17 660
221342 MOLEX 1510481606 6 13.00 20.34 16.74 9.42 450
Вилка двухрядная прямая, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221343 MOLEX 1510481201 2- 7.34 7.34 2.92 1260
221344 MOLEX 1510481401 4 6.50 13.84 10.74 6.17 660
221345 MOLEX 1510481601 6 13.00 20.34 16.74 9.42 450
Вилка двухрядная прямая, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221346 MOLEX 1510481209 2- 7.34 7.34 2.92 1260
221347 MOLEX 1510481409 4 6.50 13.84 10.74 6.17 660
221348 MOLEX 1510481609 6 13.00 20.34 16.74 9.42 450
Вилка двухрядная прямая, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221349 MOLEX 1510481211 2- 7.34 7.34 2.92 1260
221350 MOLEX 1510481411 4 6.50 13.84 10.74 6.17 660
221351 MOLEX 1510481611 6 13.00 20.34 16.74 9.42 450
Вилка двухрядная прямая, цвет желтый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221352 MOLEX 1510481203 2- 7.34 7.34 2.92 1260
Вилка двухрядная прямая, цвет оранжевый
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
221353 MOLEX 1510481200 2- 7.34 7.34 2.92 1260
Вилка двухрядная угловая для выводного монтажа, упаковка в ленте, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221354 MOLEX 2035551222 2 12.27-- 8.41 11.27 160
221355 MOLEX 2035551124 4 18.77 6.50 3.25 14.91 17.77 135
221356 MOLEX 2035551126 6 24.27 13.00 6.50 21.41 24.27 100
Вилка двухрядная угловая для выводного монтажа, упаковка в ленте, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221357 MOLEX 2035551122 2 12.27-- 8.41 11.27 160
221358 MOLEX 2035551024 4 18.77 6.50 3.25 14.91 17.77 135
221359 MOLEX 2035551026 6 24.27 13.00 6.50 21.41 24.27 100
Вилка двухрядная угловая для выводного монтажа, упаковка в ленте, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221360 MOLEX 2035551322 2 12.27-- 8.41 11.27 160
221361 MOLEX 2035551224 4 18.77 6.50 3.25 14.91 17.77 135
221362 MOLEX 2035551226 6 24.27 13.00 6.50 21.41 24.27 100
Вилка двухрядная угловая для выводного монтажа, упаковка в ленте, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221363 MOLEX 2035551022 2 12.27-- 8.41 11.27 160
Вилка двухрядная угловая для выводного монтажа, упаковка в пенале, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221364 MOLEX 2035551212 2 12.27-- 8.41 11.27 276
221365 MOLEX 2035551114 4 18.77 6.50 3.25 14.91 17.77 180
221366 MOLEX 2035551116 6 24.27 13.00 6.50 21.41 24.27 126
Вилка двухрядная угловая для выводного монтажа, упаковка в пенале, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221367 MOLEX 2035551112 2 12.27-- 8.41 11.27 276
221368 MOLEX 2035551014 4 18.77 6.50 3.25 14.91 17.77 180
221369 MOLEX 2035551016 6 24.27 13.00 6.50 21.41 24.27 126
Вилка двухрядная угловая для выводного монтажа, упаковка в пенале, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221370 MOLEX 2035551312 2 12.27-- 8.41 11.27 276
221371 MOLEX 2035551214 4 18.77 6.50 3.25 14.91 17.77 180
221372 MOLEX 2035551216 6 24.27 13.00 6.50 21.41 24.27 126
Вилка двухрядная угловая для выводного монтажа, упаковка в пенале, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221373 MOLEX 2035551012 2 12.27-- 8.41 11.27 276
Вилка двухрядная угловая для SMD монтажа, упаковка в ленте, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221374 MOLEX 2035552222 2 18.80-- 7.34 16.27 170
221375 MOLEX 2035552124 4 25.30 6.50 3.25 13.84 22.77 135
221376 MOLEX 2035552126 6 31.80 13.00 6.50 20.34 29.27 100
Вилка двухрядная угловая для SMD монтажа, упаковка в ленте, цвет синий
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221377 MOLEX 2035552122 2 18.80-- 7.34 16.27 170
221378 MOLEX 2035552024 4 25.30 6.50 3.25 13.84 22.77 135
221379 MOLEX 2035552026 6 31.80 13.00 6.50 20.34 29.27 100
Вилка двухрядная угловая для SMD монтажа, упаковка в ленте, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221380 MOLEX 2035552322 2 18.80-- 7.34 16.27 170
221381 MOLEX 2035552224 4 25.30 6.50 3.25 13.84 22.77 135
221382 MOLEX 2035552226 6 31.80 13.00 6.50 20.34 29.27 100
Вилка двухрядная угловая для SMD монтажа, упаковка в ленте, цвет красный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D E
221383 MOLEX 2035552022 2 18.80-- 7.34 16.27 170
