Разъемы (соединители) >> Разъемы кабель-плата

Ultra-Fit серия

Шаг 3.50 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медь с высокой проводимостью луженая/золоченая
корпус: ЖК полимер/нейлон (PA) UL94V-0 натуральный, черный

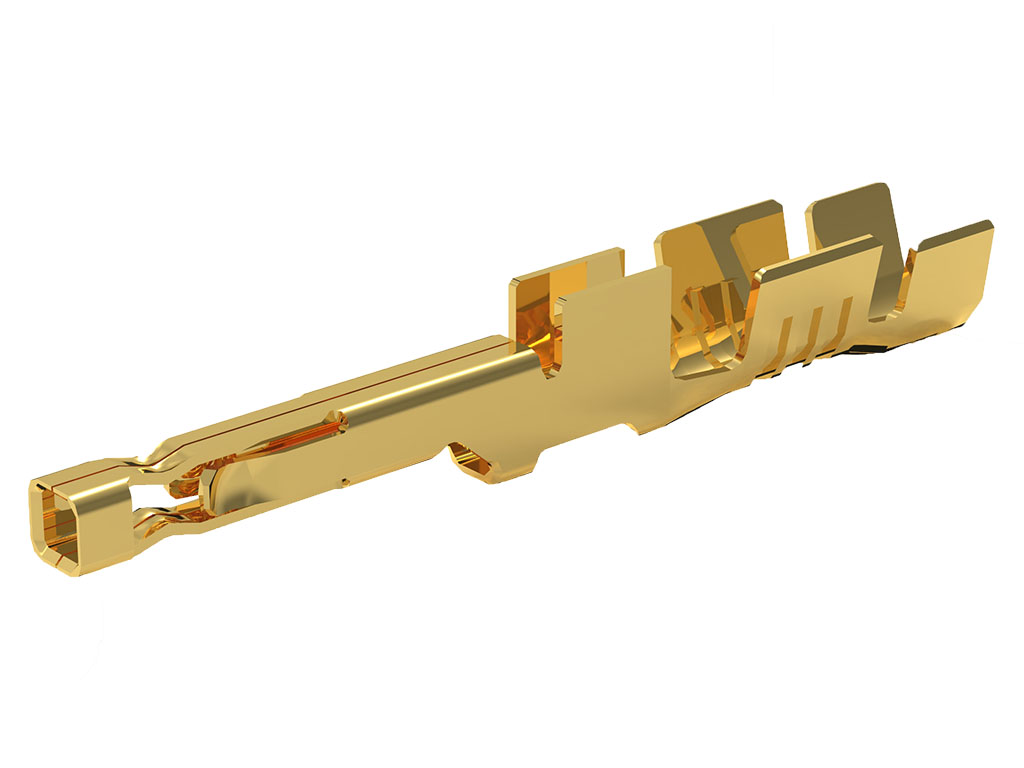

Терминал (контакт) для вилки на кабель
Код
товара
Марка Провода Упаковка Покрытие
контактов
Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
220446 MOLEX 1722537023 1,32-0,85 16-18 2.03-2.39 7000 лужение
220447 MOLEX 1722537123 0,53-0,35 20-22 1.57-1.78
220442 MOLEX 1722536011 1,32-0,85 16-18 2.03-2.39 золочение
0.38 мкм
220444 MOLEX 1722536111 0,53-0,35 20-22 1.57-1.78
220443 MOLEX 1722536012 1,32-0,85 16-18 2.03-2.39 золочение
0.76 мкм
220445 MOLEX 1722536112 0,53-0,35 20-22 1.57-1.78

Корпус однорядной розетки на кабель, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220162 MOLEX 1722563102 2 8.00 7500
220163 MOLEX 1722563103 3 11.50 5500
220164 MOLEX 1722563104 4 15.00 4000
220165 MOLEX 1722563105 5 18.50 3500
220166 MOLEX 1722563106 6 22.00 3000
220167 MOLEX 1722563107 7 25.50 2500
220168 MOLEX 1722563108 8 29.00 200

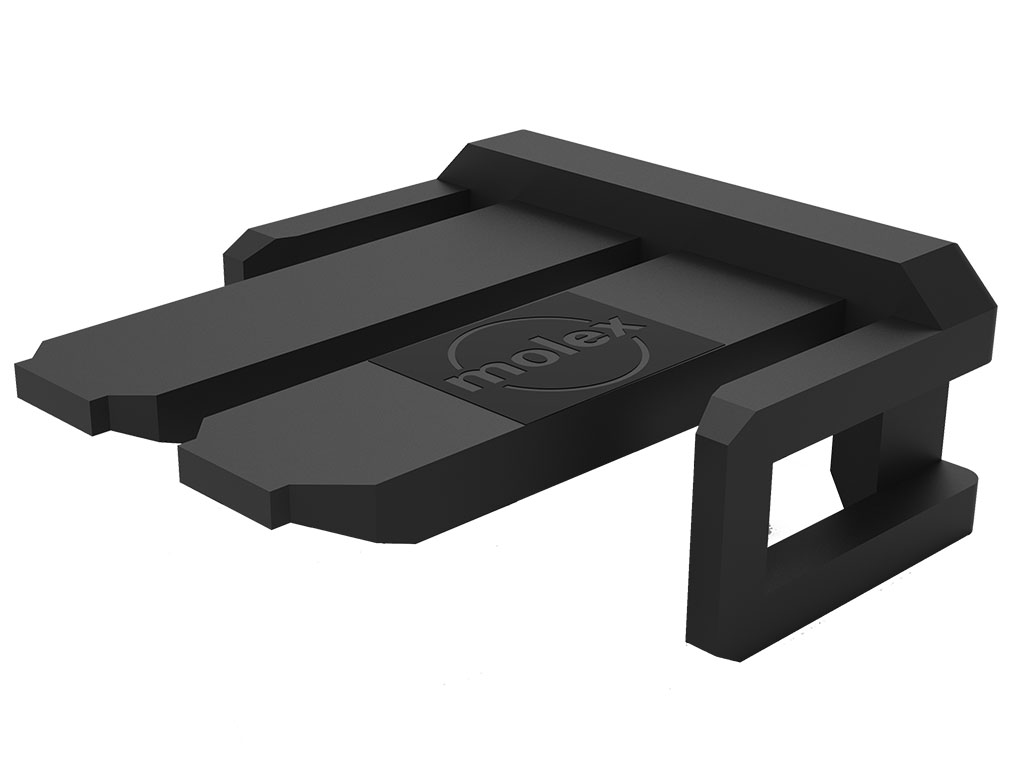

Фиксатор положения терминалов, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220448 MOLEX 1722643002 2 8.20 7500
220449 MOLEX 1722643003 3 11.70 5500
220450 MOLEX 1722643004 4 15.20 4000
220451 MOLEX 1722643005 5 18.70 3500
220452 MOLEX 1722643006 6 22.20 3000
220453 MOLEX 1722643007 7 25.70 2500
220454 MOLEX 1722643008 8 29.20 200

Корпус однорядной розетки на кабель, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220169 MOLEX 1722564102 2 8.00 7500
220170 MOLEX 1722564103 3 11.50 5500
220171 MOLEX 1722564104 4 15.00 4000
220172 MOLEX 1722564105 5 18.50 3500
220173 MOLEX 1722564106 6 22.00 3000
220174 MOLEX 1722564107 7 25.50 2500
220175 MOLEX 1722564108 8 29.00 200

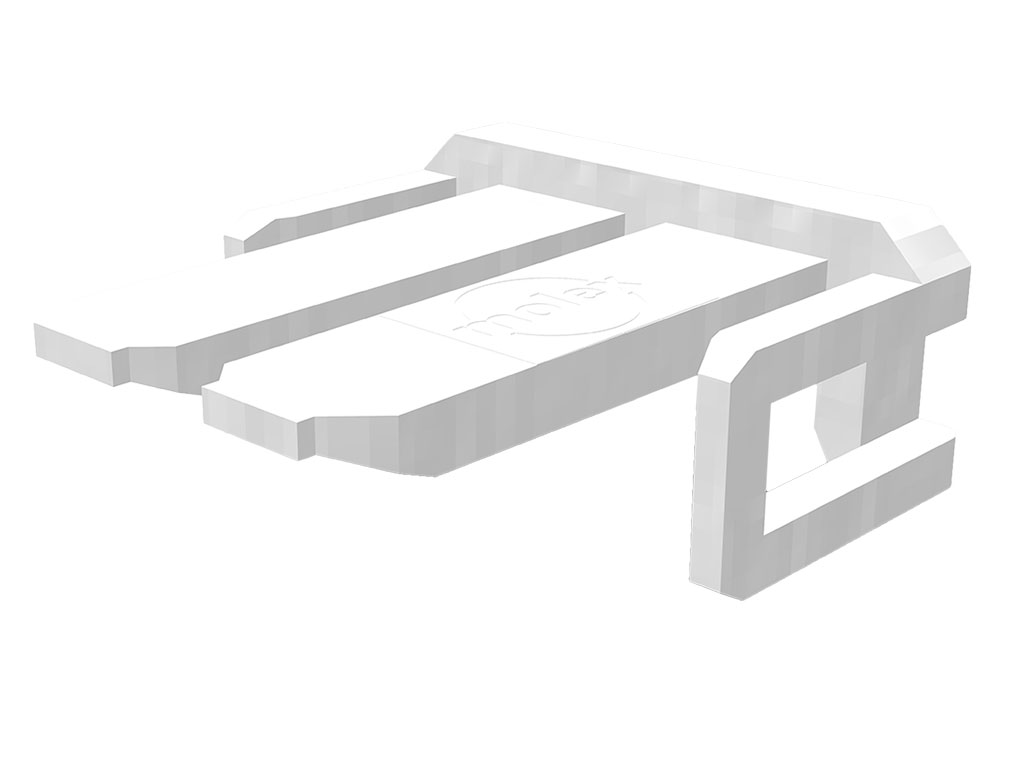

Фиксатор положения терминалов, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220455 MOLEX 1722644002 2 8.20 7500
220456 MOLEX 1722644003 3 11.70 5500
220457 MOLEX 1722644004 4 15.20 4000
220458 MOLEX 1722644005 5 18.70 3500
220459 MOLEX 1722644006 6 22.20 3000
220460 MOLEX 1722644007 7 25.70 2500
220461 MOLEX 1722644008 8 29.20 200

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220176 MOLEX 1722861102 2 3.50 8.00 1.75 2450
220177 MOLEX 1722861103 3 7.00 11.50 3.50 1750
220178 MOLEX 1722861104 4 10.50 15.00 5.25 1400
220179 MOLEX 1722861105 5 14.00 18.50 7.00 1120
220180 MOLEX 1722861106 6 17.50 22.00 8.75 910
220181 MOLEX 1722861107 7 21.00 25.50 10.50 840
220182 MOLEX 1722861108 8 24.50 29.00 12.25 700

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220183 MOLEX 1722861202 2 3.50 8.00 1.75 2450
220184 MOLEX 1722861203 3 7.00 11.50 3.50 1750
220185 MOLEX 1722861204 4 10.50 15.00 5.25 1400
220186 MOLEX 1722861205 5 14.00 18.50 7.00 1120
220187 MOLEX 1722861206 6 17.50 22.00 8.75 910
220188 MOLEX 1722861207 7 21.00 25.50 10.50 840
220189 MOLEX 1722861208 8 24.50 29.00 12.25 700

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220190 MOLEX 1722861302 2 3.50 8.00 1.75 2450
220191 MOLEX 1722861303 3 7.00 11.50 3.50 1750
220192 MOLEX 1722861304 4 10.50 15.00 5.25 1400
220193 MOLEX 1722861305 5 14.00 18.50 7.00 1120
220194 MOLEX 1722861306 6 17.50 22.00 8.75 910
220195 MOLEX 1722861307 7 21.00 25.50 10.50 840
220196 MOLEX 1722861308 8 24.50 29.00 12.25 700

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
MOLEX 1722862102 2 3.50 8.00 1.75 2450
220198 MOLEX 1722862103 3 7.00 11.50 3.50 1750
220199 MOLEX 1722862104 4 10.50 15.00 5.25 1400
220200 MOLEX 1722862105 5 14.00 18.50 7.00 1120
220201 MOLEX 1722862106 6 17.50 22.00 8.75 910
220202 MOLEX 1722862107 7 21.00 25.50 10.50 840
220203 MOLEX 1722862108 8 24.50 29.00 12.25 700

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220204 MOLEX 1722862202 2 3.50 8.00 1.75 2450
220205 MOLEX 1722862203 3 7.00 11.50 3.50 1750
220206 MOLEX 1722862204 4 10.50 15.00 5.25 1400
220207 MOLEX 1722862205 5 14.00 18.50 7.00 1120
220208 MOLEX 1722862206 6 17.50 22.00 8.75 910
220209 MOLEX 1722862207 7 21.00 25.50 10.50 840
220210 MOLEX 1722862208 8 24.50 29.00 12.25 700

Вилка однорядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220211 MOLEX 1722862302 2 3.50 8.00 1.75 2450
220212 MOLEX 1722862303 3 7.00 11.50 3.50 1750
220213 MOLEX 1722862304 4 10.50 15.00 5.25 1400
220214 MOLEX 1722862305 5 14.00 18.50 7.00 1120
220215 MOLEX 1722862306 6 17.50 22.00 8.75 910
220216 MOLEX 1722862307 7 21.00 25.50 10.50 840
220217 MOLEX 1722862308 8 24.50 29.00 12.25 700

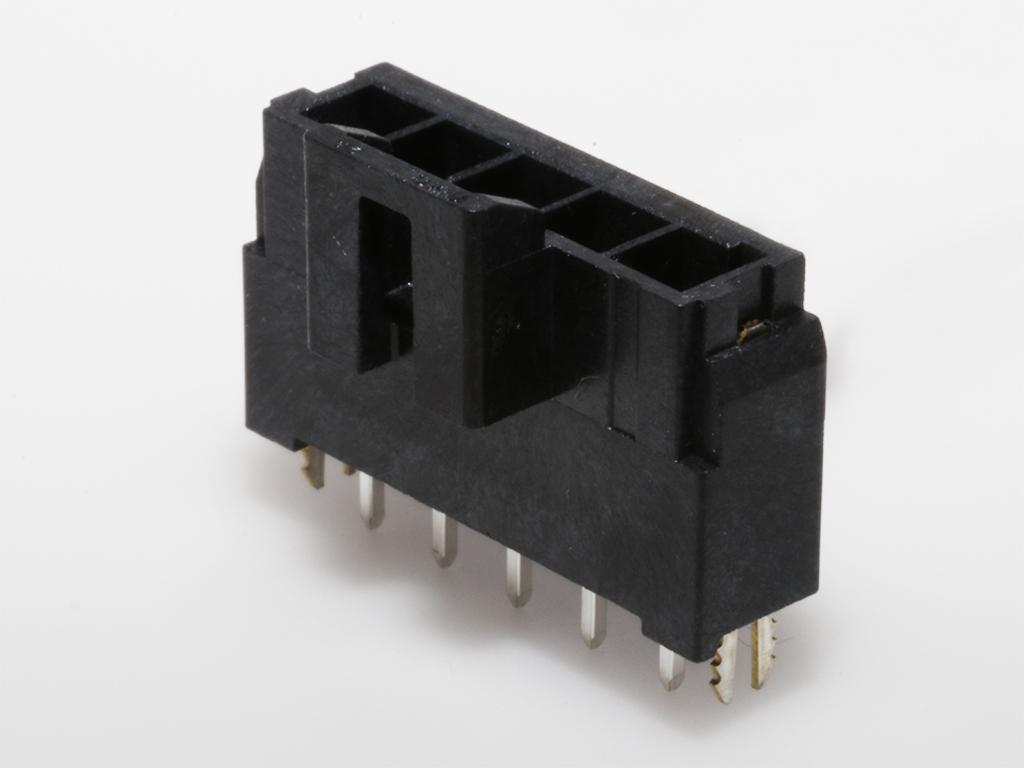

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220218 MOLEX 1722871102 2 3.50 10.60 1.75 8.50 2100
220219 MOLEX 1722871103 3 7.00 14.10 3.50 12.00 1540
220220 MOLEX 1722871104 4 10.50 17.60 5.25 15.50 1260
220221 MOLEX 1722871105 5 14.00 21.10 7.00 19.00 1050
220222 MOLEX 1722871106 6 17.50 24.60 8.75 22.50 840
220223 MOLEX 1722871107 7 21.00 28.10 10.50 26.00 770
220224 MOLEX 1722871108 8 24.50 31.60 12.25 29.50 700

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220225 MOLEX 1722871202 2 3.50 10.60 1.75 8.50 2100
220226 MOLEX 1722871203 3 7.00 14.10 3.50 12.00 1540
220227 MOLEX 1722871204 4 10.50 17.60 5.25 15.50 1260
220228 MOLEX 1722871205 5 14.00 21.10 7.00 19.00 1050
220229 MOLEX 1722871206 6 17.50 24.60 8.75 22.50 840
220230 MOLEX 1722871207 7 21.00 28.10 10.50 26.00 770
220231 MOLEX 1722871208 8 24.50 31.60 12.25 29.50 700

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220232 MOLEX 1722871302 2 3.50 10.60 1.75 8.50 2100
220233 MOLEX 1722871303 3 7.00 14.10 3.50 12.00 1540
220234 MOLEX 1722871304 4 10.50 17.60 5.25 15.50 1260
220235 MOLEX 1722871305 5 14.00 21.10 7.00 19.00 1050
220236 MOLEX 1722871306 6 17.50 24.60 8.75 22.50 840
220237 MOLEX 1722871307 7 21.00 28.10 10.50 26.00 770
220238 MOLEX 1722871308 8 24.50 31.60 12.25 29.50 700

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220239 MOLEX 1722872102 2 3.50 10.60 1.75 8.50 2450
220240 MOLEX 1722872103 3 7.00 14.10 3.50 12.00 1750
220241 MOLEX 1722872104 4 10.50 17.60 5.25 15.50 1400
220242 MOLEX 1722872105 5 14.00 21.10 7.00 19.00 1120
220243 MOLEX 1722872106 6 17.50 24.60 8.75 22.50 910
220244 MOLEX 1722872107 7 21.00 28.10 10.50 26.00 840
220245 MOLEX 1722872108 8 24.50 31.60 12.25 29.50 700

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220246 MOLEX 1722872202 2 3.50 10.60 1.75 8.50 2450
220247 MOLEX 1722872203 3 7.00 14.10 3.50 12.00 1750
220248 MOLEX 1722872204 4 10.50 17.60 5.25 15.50 1400
220249 MOLEX 1722872205 5 14.00 21.10 7.00 19.00 1120
220250 MOLEX 1722872206 6 17.50 24.60 8.75 22.50 910
220251 MOLEX 1722872207 7 21.00 28.10 10.50 26.00 840
220252 MOLEX 1722872208 8 24.50 31.60 12.25 29.50 700

Вилка однорядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220253 MOLEX 1722872302 2 3.50 10.60 1.75 8.50 2450
220254 MOLEX 1722872303 3 7.00 14.10 3.50 12.00 1750
220255 MOLEX 1722872304 4 10.50 17.60 5.25 15.50 1400
220256 MOLEX 1722872305 5 14.00 21.10 7.00 19.00 1120
220257 MOLEX 1722872306 6 17.50 24.60 8.75 22.50 910
220258 MOLEX 1722872307 7 21.00 28.10 10.50 26.00 840
220259 MOLEX 1722872308 8 24.50 31.60 12.25 29.50 700

Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220260 MOLEX 1723101102 2 3.50 8.00 1.75 0.00 2310
220261 MOLEX 1723101103 3 7.00 11.50 3.50 0.00 1650
220262 MOLEX 1723101104 4 10.50 15.00 5.25 7.00 1320
220263 MOLEX 1723101105 5 14.00 18.50 7.00 10.50 1056
220264 MOLEX 1723101106 6 17.50 22.00 8.75 14.00 858
220265 MOLEX 1723101107 7 21.00 25.50 10.50 17.50 792
220266 MOLEX 1723101108 8 24.50 29.00 12.25 21.00 662

Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220267 MOLEX 1723101202 2 3.50 8.00 1.75 0.00 2310
220268 MOLEX 1723101203 3 7.00 11.50 3.50 0.00 1650
220269 MOLEX 1723101204 4 10.50 15.00 5.25 7.00 1320
220270 MOLEX 1723101205 5 14.00 18.50 7.00 10.50 1056
220271 MOLEX 1723101206 6 17.50 22.00 8.75 14.00 858
220272 MOLEX 1723101207 7 21.00 25.50 10.50 17.50 792
220273 MOLEX 1723101208 8 24.50 29.00 12.25 21.00 662

Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220274 MOLEX 1723101302 2 3.50 8.00 1.75 0.00 2310
220275 MOLEX 1723101303 3 7.00 11.50 3.50 0.00 1650
220276 MOLEX 1723101304 4 10.50 15.00 5.25 7.00 1320
220277 MOLEX 1723101305 5 14.00 18.50 7.00 10.50 1056
220278 MOLEX 1723101306 6 17.50 22.00 8.75 14.00 858
220279 MOLEX 1723101307 7 21.00 25.50 10.50 17.50 792
220280 MOLEX 1723101308 8 24.50 29.00 12.25 21.00 662

Вилка однорядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220281 MOLEX 1723102102 2 3.50 8.00 1.75 0.00 2310
220282 MOLEX 1723102103 3 7.00 11.50 3.50 0.00 1650
220283 MOLEX 1723102104 4 10.50 15.00 5.25 7.00 1320
220284 MOLEX 1723102105 5 14.00 18.50 7.00 10.50 1056
220285 MOLEX 1723102106 6 17.50 22.00 8.75 14.00 858
220286 MOLEX 1723102107 7 21.00 25.50 10.50 17.50 792
220287 MOLEX 1723102108 8 24.50 29.00 12.25 21.00 662

Вилка однорядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220288 MOLEX 1723102202 2 3.50 8.00 1.75 0.00 2310
220289 MOLEX 1723102203 3 7.00 11.50 3.50 0.00 1650
220290 MOLEX 1723102204 4 10.50 15.00 5.25 7.00 1320
220291 MOLEX 1723102205 5 14.00 18.50 7.00 10.50 1056
220292 MOLEX 1723102206 6 17.50 22.00 8.75 14.00 858
220293 MOLEX 1723102207 7 21.00 25.50 10.50 17.50 792
220294 MOLEX 1723102208 8 24.50 29.00 12.25 21.00 662

Вилка однорядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220295 MOLEX 1723102302 2 3.50 8.00 1.75 0.00 2310
220296 MOLEX 1723102303 3 7.00 11.50 3.50 0.00 1650
220297 MOLEX 1723102304 4 10.50 15.00 5.25 7.00 1320
220298 MOLEX 1723102305 5 14.00 18.50 7.00 10.50 1056
220299 MOLEX 1723102306 6 17.50 22.00 8.75 14.00 858
220300 MOLEX 1723102307 7 21.00 25.50 10.50 17.50 792
220301 MOLEX 1723102308 8 24.50 29.00 12.25 21.00 662

Корпус двухрядной розетки на кабель, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220302 MOLEX 1722583104 4 8.00 7500
220303 MOLEX 1722583106 6 11.50 5500
220304 MOLEX 1722583108 8 15.00 4000
220305 MOLEX 1722583110 10 18.50 3500
220306 MOLEX 1722583112 12 22.00 3000
220307 MOLEX 1722583114 14 25.50 2500
220308 MOLEX 1722583116 16 29.00 2000

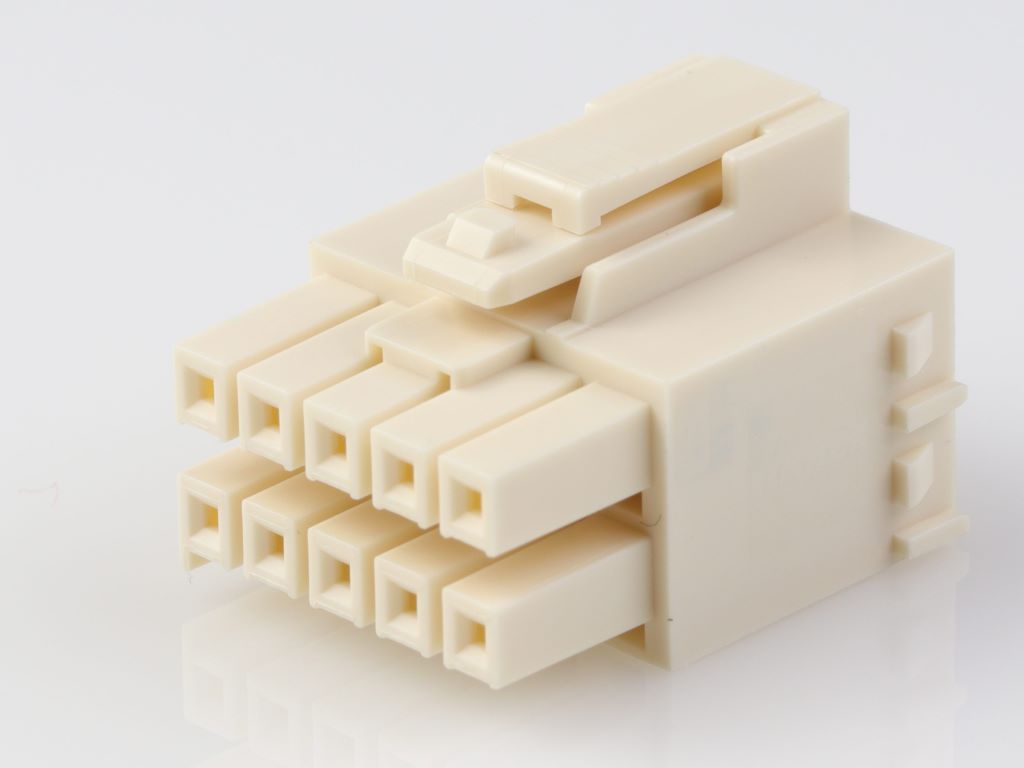

Корпус двухрядной розетки на кабель, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
B
220309 MOLEX 1722583104 4 8.00 7500
220310 MOLEX 1722583106 6 11.50 5500
220311 MOLEX 1722583108 8 15.00 4000
220312 MOLEX 1722583110 10 18.50 3500
220313 MOLEX 1722583112 12 22.00 3000
220314 MOLEX 1722583114 14 25.50 2500
220315 MOLEX 1722583116 16 29.00 2000

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220316 MOLEX 1722981104 4 3.50 8.00 1.75 1575
220317 MOLEX 1722981106 6 7.00 11.50 3.50 1125
220318 MOLEX 1722981108 8 10.50 15.00 5.25 900
220319 MOLEX 1722981110 10 14.00 18.50 7.00 720
220320 MOLEX 1722981112 12 17.50 22.00 8.75 585
220321 MOLEX 1722981114 14 21.00 25.50 10.50 540
220322 MOLEX 1722981116 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220323 MOLEX 1722981204 4 3.50 8.00 1.75 1575
220324 MOLEX 1722981206 6 7.00 11.50 3.50 1125
220325 MOLEX 1722981208 8 10.50 15.00 5.25 900
220326 MOLEX 1722981210 10 14.00 18.50 7.00 720
220327 MOLEX 1722981212 12 17.50 22.00 8.75 585
220328 MOLEX 1722981214 14 21.00 25.50 10.50 540
220329 MOLEX 1722981216 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220330 MOLEX 1722981304 4 3.50 8.00 1.75 1575
220331 MOLEX 1722981306 6 7.00 11.50 3.50 1125
220332 MOLEX 1722981308 8 10.50 15.00 5.25 900
220333 MOLEX 1722981310 10 14.00 18.50 7.00 720
220334 MOLEX 1722981312 12 17.50 22.00 8.75 585
220335 MOLEX 1722981314 14 21.00 25.50 10.50 540
220336 MOLEX 1722981316 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220337 MOLEX 1722982104 4 3.50 8.00 1.75 1575
220338 MOLEX 1722982106 6 7.00 11.50 3.50 1125
220339 MOLEX 1722982108 8 10.50 15.00 5.25 900
220340 MOLEX 1722982110 10 14.00 18.50 7.00 720
220341 MOLEX 1722982112 12 17.50 22.00 8.75 585
220342 MOLEX 1722982114 14 21.00 25.50 10.50 540
220343 MOLEX 1722982116 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220344 MOLEX 1722982204 4 3.50 8.00 1.75 1575
220345 MOLEX 1722982206 6 7.00 11.50 3.50 1125
220346 MOLEX 1722982208 8 10.50 15.00 5.25 900
220347 MOLEX 1722982210 10 14.00 18.50 7.00 720
220348 MOLEX 1722982212 12 17.50 22.00 8.75 585
220349 MOLEX 1722982214 14 21.00 25.50 10.50 540
220350 MOLEX 1722982216 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с изогнутыми выводами, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C
220351 MOLEX 1722982304 4 3.50 8.00 1.75 1575
220352 MOLEX 1722982306 6 7.00 11.50 3.50 1125
220353 MOLEX 1722982308 8 10.50 15.00 5.25 900
220354 MOLEX 1722982310 10 14.00 18.50 7.00 720
220355 MOLEX 1722982312 12 17.50 22.00 8.75 585
220356 MOLEX 1722982314 14 21.00 25.50 10.50 540
220357 MOLEX 1722982316 16 24.50 29.00 12.25 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220358 MOLEX 1722991104 4 3.50 8.00 1.75 0.00 1350
220359 MOLEX 1722991106 6 7.00 11.50 3.50 0.00 990
220360 MOLEX 1722991108 8 10.50 15.00 5.25 7.00 810
220361 MOLEX 1722991110 10 14.00 18.50 7.00 10.50 675
220362 MOLEX 1722991112 12 17.50 22.00 8.75 14.00 540
220363 MOLEX 1722991114 14 21.00 25.50 10.50 17.50 495
220364 MOLEX 1722991116 16 24.50 29.00 12.25 21.00 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220365 MOLEX 1722991204 4 3.50 8.00 1.75 0.00 1350
220366 MOLEX 1722991206 6 7.00 11.50 3.50 0.00 990
220367 MOLEX 1722991208 8 10.50 15.00 5.25 7.00 810
220368 MOLEX 1722991210 10 14.00 18.50 7.00 10.50 675
220369 MOLEX 1722991212 12 17.50 22.00 8.75 14.00 540
220370 MOLEX 1722991214 14 21.00 25.50 10.50 17.50 495
220371 MOLEX 1722991216 16 24.50 29.00 12.25 21.00 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220372 MOLEX 1722991304 4 3.50 8.00 1.75 0.00 1350
220373 MOLEX 1722991306 6 7.00 11.50 3.50 0.00 990
220374 MOLEX 1722991308 8 10.50 15.00 5.25 7.00 810
220375 MOLEX 1722991310 10 14.00 18.50 7.00 10.50 675
220376 MOLEX 1722991312 12 17.50 22.00 8.75 14.00 540
220377 MOLEX 1722991314 14 21.00 25.50 10.50 17.50 495
220378 MOLEX 1722991316 16 24.50 29.00 12.25 21.00 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220379 MOLEX 1722992104 4 3.50 8.00 1.75 0.00 1350
220380 MOLEX 1722992106 6 7.00 11.50 3.50 0.00 990
220381 MOLEX 1722992108 8 10.50 15.00 5.25 7.00 810
220382 MOLEX 1722992110 10 14.00 18.50 7.00 10.50 675
220383 MOLEX 1722992112 12 17.50 22.00 8.75 14.00 540
220384 MOLEX 1722992114 14 21.00 25.50 10.50 17.50 495
220385 MOLEX 1722992116 16 24.50 29.00 12.25 21.00 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220386 MOLEX 1722992204 4 3.50 8.00 1.75 0.00 1350
220387 MOLEX 1722992206 6 7.00 11.50 3.50 0.00 990
220388 MOLEX 1722992208 8 10.50 15.00 5.25 7.00 810
220389 MOLEX 1722992210 10 14.00 18.50 7.00 10.50 675
220390 MOLEX 1722992212 12 17.50 22.00 8.75 14.00 540
220391 MOLEX 1722992214 14 21.00 25.50 10.50 17.50 495
220392 MOLEX 1722992216 16 24.50 29.00 12.25 21.00 450

Вилка двухрядная прямая для выводного монтажа с зажимами для пайки, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220393 MOLEX 1722992304 4 3.50 8.00 1.75 0.00 1350
220394 MOLEX 1722992306 6 7.00 11.50 3.50 0.00 990
220395 MOLEX 1722992308 8 10.50 15.00 5.25 7.00 810
220396 MOLEX 1722992310 10 14.00 18.50 7.00 10.50 675
220397 MOLEX 1722992312 12 17.50 22.00 8.75 14.00 540
220398 MOLEX 1722992314 14 21.00 25.50 10.50 17.50 495
220399 MOLEX 1722992316 16 24.50 29.00 12.25 21.00 450

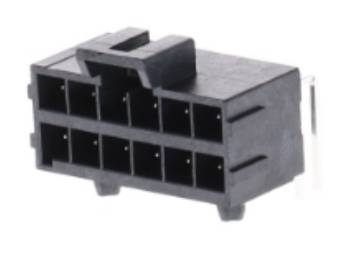

Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220400 MOLEX 1723161104 4 3.50 8.00 1.75 0.00 1400
220401 MOLEX 1723161106 6 7.00 11.50 3.50 0.00 1000
220402 MOLEX 1723161108 8 10.50 15.00 5.25 7.00 800
220403 MOLEX 1723161110 10 14.00 18.50 7.00 10.50 640
220404 MOLEX 1723161112 12 17.50 22.00 8.75 14.00 520
220405 MOLEX 1723161114 14 21.00 25.50 10.50 17.50 480
220406 MOLEX 1723161116 16 24.50 29.00 12.25 21.00 400

Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220407 MOLEX 1723161204 4 3.50 8.00 1.75 0.00 1400
220408 MOLEX 1723161206 6 7.00 11.50 3.50 0.00 1000
220409 MOLEX 1723161208 8 10.50 15.00 5.25 7.00 800
220410 MOLEX 1723161210 10 14.00 18.50 7.00 10.50 640
220411 MOLEX 1723161212 12 17.50 22.00 8.75 14.00 520
220412 MOLEX 1723161214 14 21.00 25.50 10.50 17.50 480
220413 MOLEX 1723161216 16 24.50 29.00 12.25 21.00 400

Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220414 MOLEX 1723161304 4 3.50 8.00 1.75 0.00 1400
220415 MOLEX 1723161306 6 7.00 11.50 3.50 0.00 1000
220416 MOLEX 1723161308 8 10.50 15.00 5.25 7.00 800
220417 MOLEX 1723161310 10 14.00 18.50 7.00 10.50 640
220418 MOLEX 1723161312 12 17.50 22.00 8.75 14.00 520
220419 MOLEX 1723161314 14 21.00 25.50 10.50 17.50 480
220420 MOLEX 1723161316 16 24.50 29.00 12.25 21.00 400

Вилка двухрядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220421 MOLEX 1723162104 4 3.50 8.00 1.75 0.00 1400
220422 MOLEX 1723162106 6 7.00 11.50 3.50 0.00 1000
220423 MOLEX 1723162108 8 10.50 15.00 5.25 7.00 800
220424 MOLEX 1723162110 10 14.00 18.50 7.00 10.50 640
220425 MOLEX 1723162112 12 17.50 22.00 8.75 14.00 520
220426 MOLEX 1723162114 14 21.00 25.50 10.50 17.50 480
220427 MOLEX 1723162116 16 24.50 29.00 12.25 21.00 400

Вилка двухрядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220428 MOLEX 1723162204 4 3.50 8.00 1.75 0.00 1400
220429 MOLEX 1723162206 6 7.00 11.50 3.50 0.00 1000
220430 MOLEX 1723162208 8 10.50 15.00 5.25 7.00 800
220431 MOLEX 1723162210 10 14.00 18.50 7.00 10.50 640
220432 MOLEX 1723162212 12 17.50 22.00 8.75 14.00 520
220433 MOLEX 1723162214 14 21.00 25.50 10.50 17.50 480
220434 MOLEX 1723162216 16 24.50 29.00 12.25 21.00 400

Вилка двухрядная угловая для выводного монтажа, цвет натуральный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A F C D
220435 MOLEX 1723162304 4 3.50 8.00 1.75 0.00 1400
220436 MOLEX 1723162306 6 7.00 11.50 3.50 0.00 1000
220437 MOLEX 1723162308 8 10.50 15.00 5.25 7.00 800
220438 MOLEX 1723162310 10 14.00 18.50 7.00 10.50 640
220439 MOLEX 1723162312 12 17.50 22.00 8.75 14.00 520
220440 MOLEX 1723162314 14 21.00 25.50 10.50 17.50 480
220441 MOLEX 1723162316 16 24.50 29.00 12.25 21.00 400



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
