Разъемы (соединители) >> Разъемы кабель-плата

Mega-Fit серия

Шаг 5.70 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медь с высокой проводимостью луженая/золоченая
корпус: ЖК полимер/нейлон/PBT (PA) UL94V-0

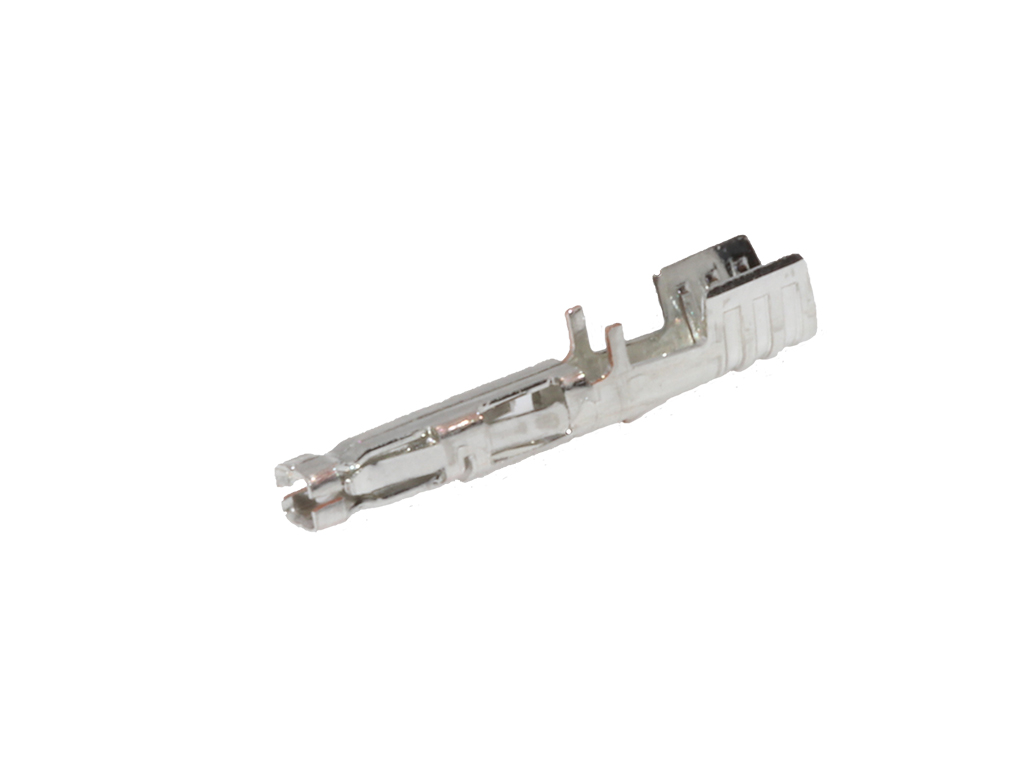

Терминал (контакт) для розетки на кабель
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
220493 MOLEX 768230322 3,3-3,3 12 4.35 4000 лужение
220494 MOLEX 768230343 3,3-3,3 12 4.06 3000
220495 MOLEX 768230344 2,08-2,08 14 3.15-3.58 3000
220496 MOLEX 768230321 2,08-1,32 14-16 3.75 4250
220497 MOLEX 1720630312 3,3-3,3 12 4.35 4000 золочение
0.38 мкм
220498 MOLEX 1720630333 3,3-3,3 12 4.06 3000
220499 MOLEX 1720630311 2,08-1,32 14-16 3.75 4250
220500 MOLEX 1720630334 2,08-1,32 14-16 3.15-3.58 3000
220501 MOLEX 1720631312 3,3-3,3 12 4.35 4000 золочение
0.76 мкм
220502 MOLEX 1720631333 3,3-3,3 12 4.06 3000
220503 MOLEX 1720631311 2,08-1,32 14-16 3.75 4250
220504 MOLEX 1720631334 2,08-1,32 14-16 3.15-3.58 3000

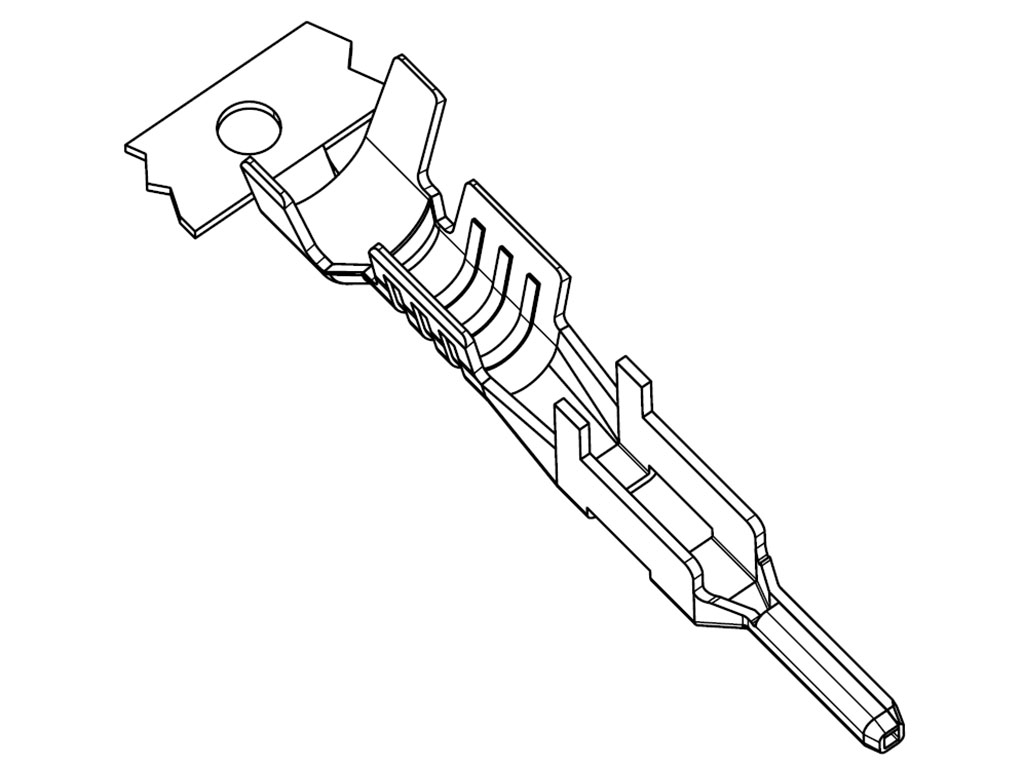

Терминал (контакт) для вилки на кабель
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
220505 MOLEX 1054170333 3,3-3,3 12 4.06 3000 лужение
220506 MOLEX 1054170334 2,08-1,32 14-16 3.15-3.58
220507 MOLEX 1054180313 3,3-3,3 12 4.06 золочение
0.38 мкм
220508 MOLEX 1054180314 2,08-1,32 14-16 3.15-3.58
220509 MOLEX 1054181313 3,3-3,3 12 4.06 золочение
0.76 мкм
220510 MOLEX 1054181314 2,08-1,32 14-16 3.15-3.58

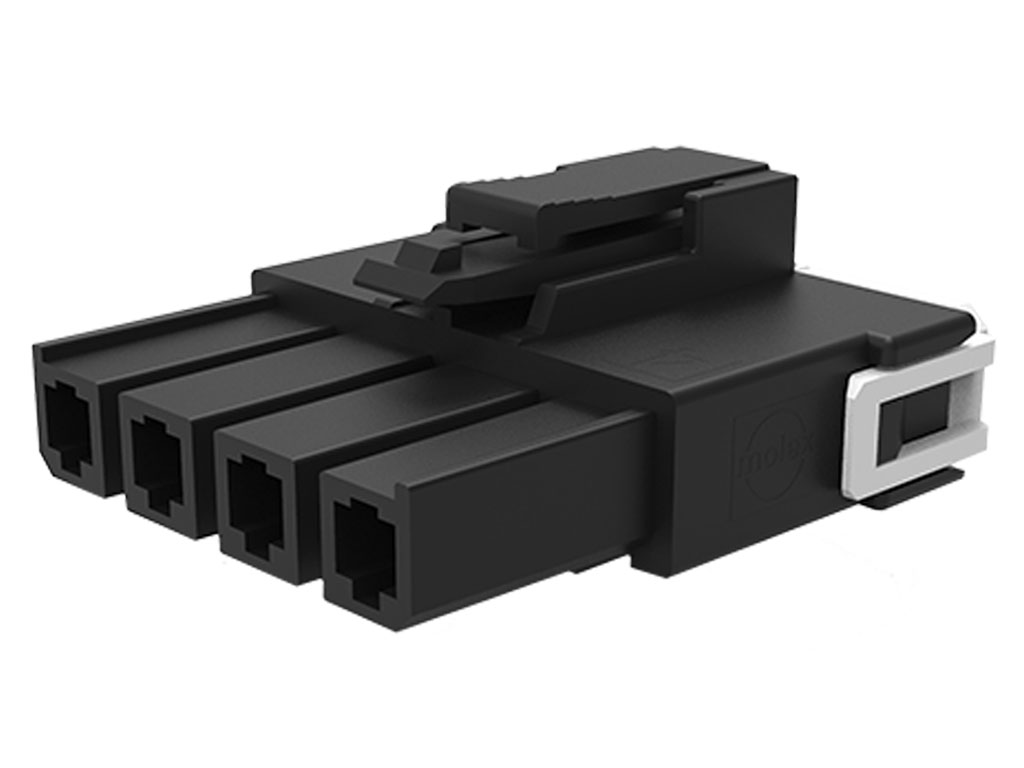

Корпус однорядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220511 MOLEX 2004561212 2 12.05 900
220512 MOLEX 2004561213 3 17.75 600
220513 MOLEX 2004561214 4 23.45 475
220514 MOLEX 2004561215 5 29.15 400
220515 MOLEX 2004561216 6 34.85 325
220516 MOLEX 2004561217 7 40.55 275
220517 MOLEX 2004561218 8 46.25 250

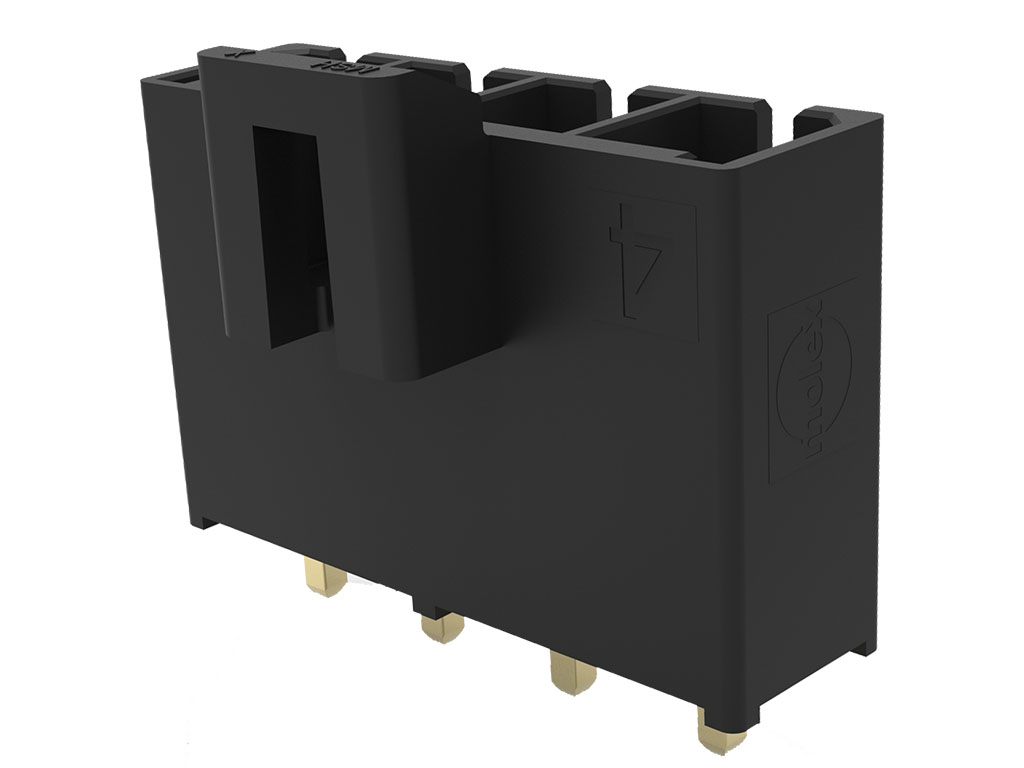

Вилка однорядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220518 MOLEX 2002411112 2 12.05  15.06 1560
220519 MOLEX 2002411113 3 17.75 5.70 20.76 1080
220520 MOLEX 2002411114 4 23.45 11.40 26.46 840
220521 MOLEX 2002411115 5 29.15 17.10 32.16 660
220522 MOLEX 2002411116 6 34.85 22.80 37.86 540
220523 MOLEX 2002411117 7 40.55 28.50 43.56 480
220524 MOLEX 2002411118 8 46.25 34.20 49.26 420
Вилка однорядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220525 MOLEX 2002411122 2 12.05  15.06 1560
220526 MOLEX 2002411123 3 17.75 5.70 20.76 1080
220527 MOLEX 2002411124 4 23.45 11.40 26.46 840
220528 MOLEX 2002411125 5 29.15 17.10 32.16 660
220529 MOLEX 2002411126 6 34.85 22.80 37.86 540
220530 MOLEX 2002411127 7 40.55 28.50 43.56 480
220531 MOLEX 2002411128 8 46.25 34.20 49.26 420
Вилка однорядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220532 MOLEX 2002411132 2 12.05  15.06 1560
220533 MOLEX 2002411133 3 17.75 5.70 20.76 1080
220534 MOLEX 2002411134 4 23.45 11.40 26.46 840
220535 MOLEX 2002411135 5 29.15 17.10 32.16 660
220536 MOLEX 2002411136 6 34.85 22.80 37.86 540
220537 MOLEX 2002411137 7 40.55 28.50 43.56 480
220538 MOLEX 2002411138 8 46.25 34.20 49.26 420

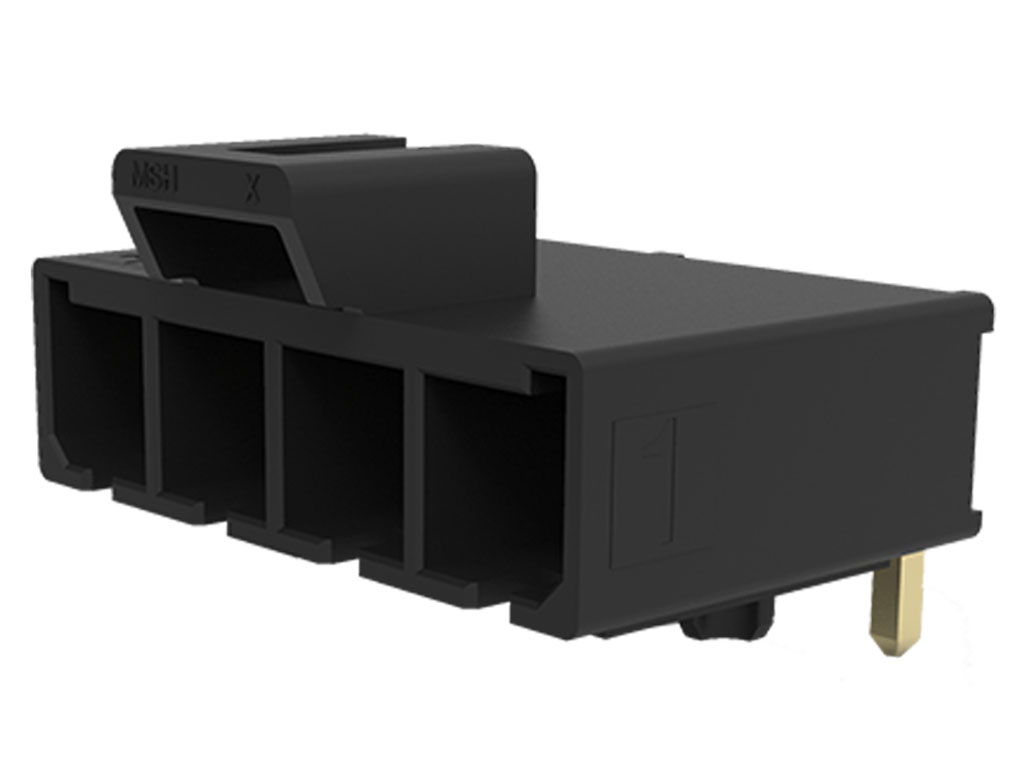

Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220539 MOLEX 2002411212 2 12.05  13.05 2.85 1300
220540 MOLEX 2002411213 3 17.75 11.40 18.75 0.00 900
220541 MOLEX 2002411214 4 23.45 17.10 24.45 2.85 700
220542 MOLEX 2002411215 5 29.15 22.80 30.15 0.00 550
220543 MOLEX 2002411216 6 34.85 28.50 35.85 2.85 450
220544 MOLEX 2002411217 7 40.55 34.20 41.55 0.00 400
220545 MOLEX 2002411218 8 46.25 39.90 47.25 2.85 350
Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220546 MOLEX 2002411222 2 12.05  13.05 2.85 1300
220547 MOLEX 2002411223 3 17.75 11.40 18.75 0.00 900
220548 MOLEX 2002411224 4 23.45 17.10 24.45 2.85 700
220549 MOLEX 2002411225 5 29.15 22.80 30.15 0.00 550
220550 MOLEX 2002411226 6 34.85 28.50 35.85 2.85 450
220551 MOLEX 2002411227 7 40.55 34.20 41.55 0.00 400
220552 MOLEX 2002411228 8 46.25 39.90 47.25 2.85 350
Вилка однорядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220553 MOLEX 2002411232 2 12.05  13.05 2.85 1300
220554 MOLEX 2002411233 3 17.75 11.40 18.75 0.00 900
220555 MOLEX 2002411234 4 23.45 17.10 24.45 2.85 700
220556 MOLEX 2002411235 5 29.15 22.80 30.15 0.00 550
220557 MOLEX 2002411236 6 34.85 28.50 35.85 2.85 450
220558 MOLEX 2002411237 7 40.55 34.20 41.55 0.00 400
220559 MOLEX 2002411238 8 46.25 39.90 47.25 2.85 350

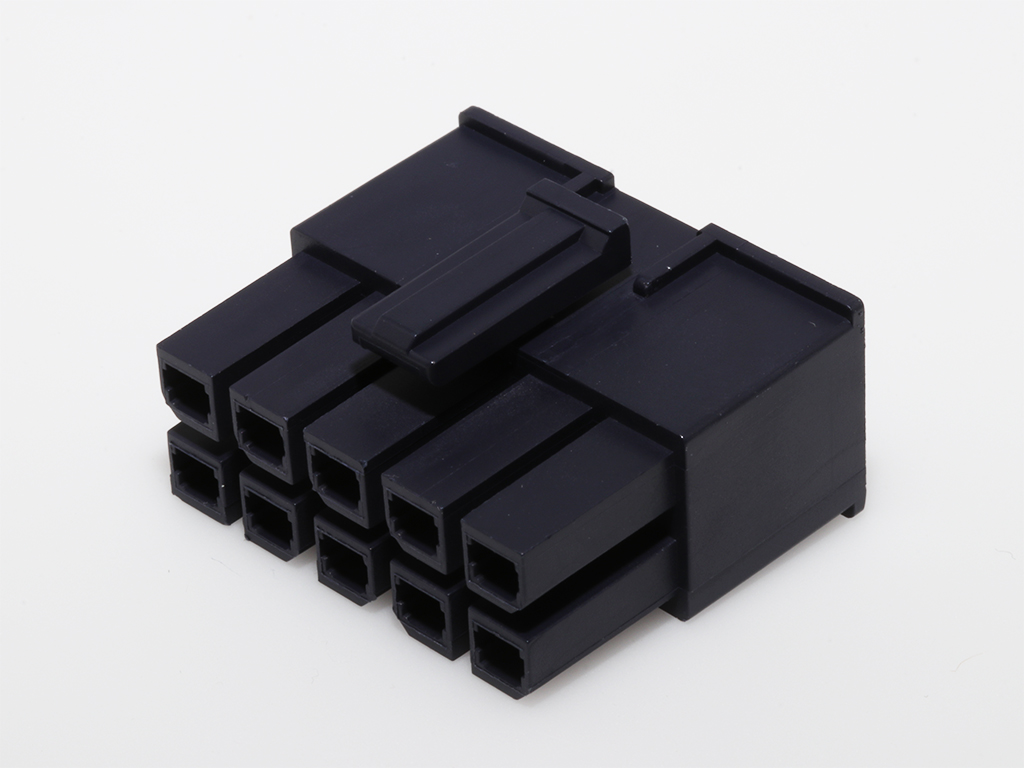

Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220560 MOLEX 1700010102 2 8.35 250
220561 MOLEX 1700010104 4 12.05 140
220562 MOLEX 1700010106 6 17.75 100
220563 MOLEX 1700010108 8 23.45 80
220564 MOLEX 1700010110 10 29.15 60
220565 MOLEX 1700010112 12 34.85 50
Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220566 MOLEX 1716920102 2 8.35 250
220567 MOLEX 1716920104 4 12.05 140
220568 MOLEX 1716920106 6 17.75 100
220569 MOLEX 1716920108 8 23.45 80
220570 MOLEX 1716920110 10 29.15 60
220571 MOLEX 1716920112 12 34.85 50
Корпус двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220572 MOLEX 1716920202 2 8.35 250
220573 MOLEX 1716920204 4 12.05 140
220574 MOLEX 1716920206 6 17.75 100
220575 MOLEX 1716920208 8 23.45 80
220576 MOLEX 1716920210 10 29.15 60
220577 MOLEX 1716920212 12 34.85 50

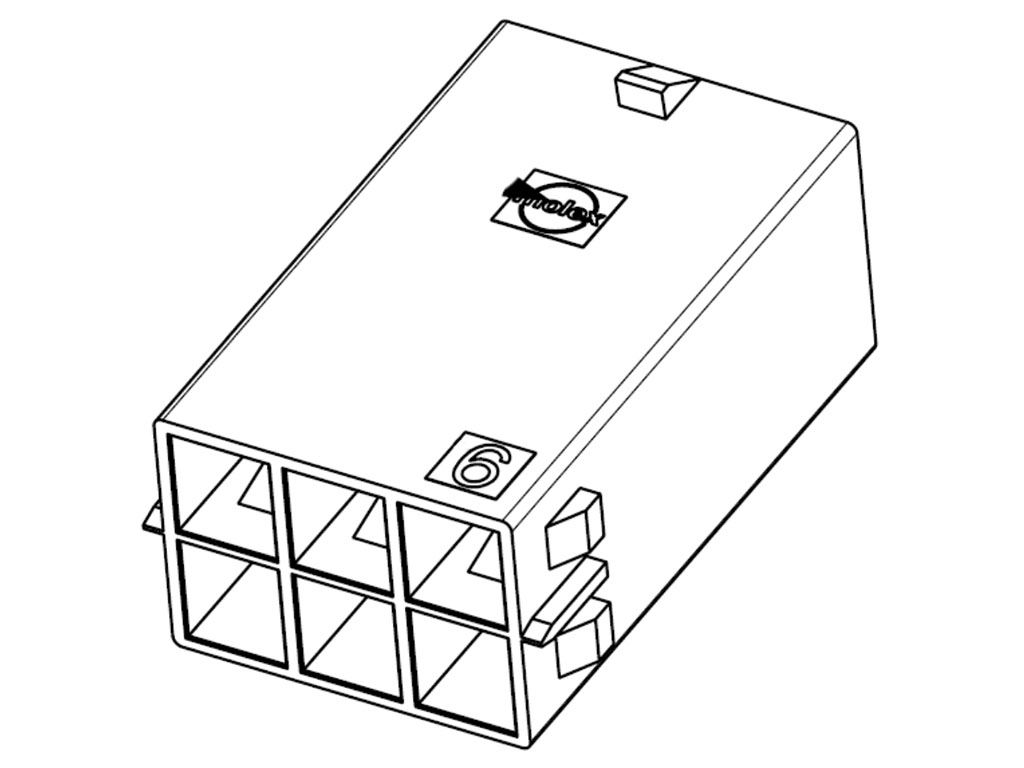

Корпус двухрядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220578 MOLEX 1054110102 2 8.35 750
220579 MOLEX 1054110104 4 12.05 500
220580 MOLEX 1054110106 6 17.75 375
220581 MOLEX 1054110108 8 23.45 275
220582 MOLEX 1054110110 10 29.15 225
220583 MOLEX 1054110112 12 34.85 200

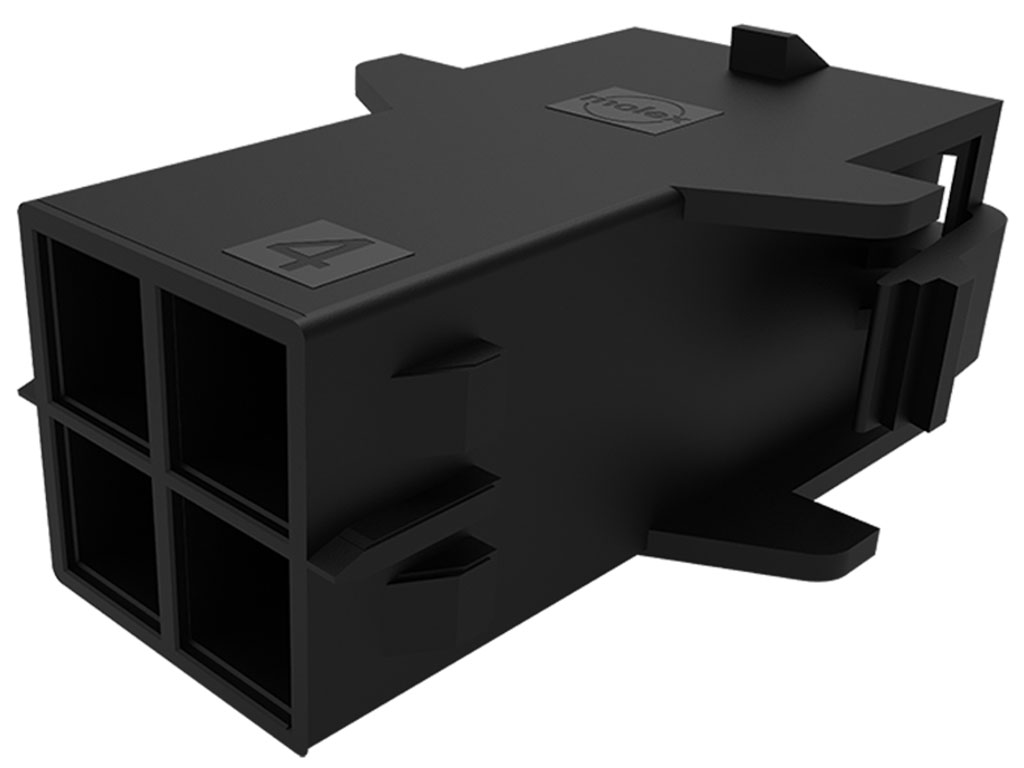

Корпус двухрядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
220584 MOLEX 1054111102 2 8.35 12.45 450
220585 MOLEX 1054111104 4 12.05 16.15 400
220586 MOLEX 1054111106 6 17.75 21.85 300
220587 MOLEX 1054111108 8 23.45 27.55 225
220588 MOLEX 1054111110 10 29.15 33.25 175
220589 MOLEX 1054111112 12 34.85 38.95 150
Вилка двухрядная прямая с защелками в плату для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220590 MOLEX 768290002 2 8.35 15.39 12.34 16.40 760
220591 MOLEX 768290004 4 12.05 19.09 16.04 20.10 600
220592 MOLEX 768290006 6 17.75 24.79 21.74 25.80 480
220593 MOLEX 768290008 8 23.45 30.49 27.44 31.50 360
220594 MOLEX 768290010 10 29.15 36.19 33.14 37.20 320
220595 MOLEX 768290012 12 34.85 41.89 38.84 42.90 280
Вилка двухрядная прямая с защелками в плату для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220596 MOLEX 1720650002 2 8.35 15.39 12.34 16.40 760
220597 MOLEX 1720650004 4 12.05 19.09 16.04 20.10 600
220598 MOLEX 1720650006 6 17.75 24.79 21.74 25.80 480
220599 MOLEX 1720650008 8 23.45 30.49 27.44 31.50 360
220600 MOLEX 1720650010 10 29.15 36.19 33.14 37.20 320
220601 MOLEX 1720650012 12 34.85 41.89 38.84 42.90 280
Вилка двухрядная прямая с защелками в плату для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D
220602 MOLEX 1720651002 2 8.35 15.39 12.34 16.40 760
220603 MOLEX 1720651004 4 12.05 19.09 16.04 20.10 600
220604 MOLEX 1720651006 6 17.75 24.79 21.74 25.80 480
220605 MOLEX 1720651008 8 23.45 30.49 27.44 31.50 360
220606 MOLEX 1720651010 10 29.15 36.19 33.14 37.20 320
220607 MOLEX 1720651012 12 34.85 41.89 38.84 42.90 280

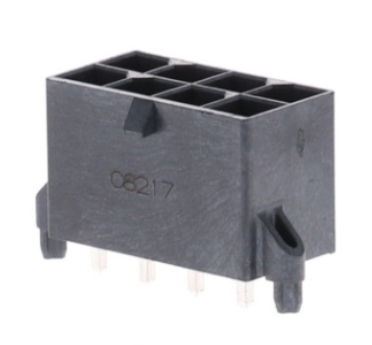

Вилка двухрядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A C D
220608 MOLEX 768290102 2 8.35 3.48 9.35 3040
220609 MOLEX 768290104 4 12.05 2.48 13.05 2080
220610 MOLEX 768290106 6 17.75 2.48 18.75 1440
220611 MOLEX 768290108 8 23.45 2.48 24.45 1040
220612 MOLEX 768290110 10 29.15 2.48 30.15 880
220613 MOLEX 768290112 12 34.85 2.48 35.85 720
Вилка двухрядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A C D
220614 MOLEX 1720650202 2 8.35 3.48 9.35 3040
220615 MOLEX 1720650204 4 12.05 2.48 13.05 2080
220616 MOLEX 1720650206 6 17.75 2.48 18.75 1440
220617 MOLEX 1720650208 8 23.45 2.48 24.45 1040
220618 MOLEX 1720650210 10 29.15 2.48 30.15 880
220619 MOLEX 1720650212 12 34.85 2.48 35.85 720
Вилка двухрядная прямая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A C D
220620 MOLEX 1720650302 2 8.35 3.48 9.35 3040
220621 MOLEX 1720650304 4 12.05 2.48 13.05 2080
220622 MOLEX 1720650306 6 17.75 2.48 18.75 1440
220623 MOLEX 1720650308 8 23.45 2.48 24.45 1040
220624 MOLEX 1720650310 10 29.15 2.48 30.15 880
220625 MOLEX 1720650312 12 34.85 2.48 35.85 720

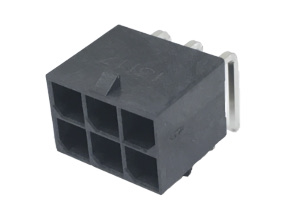

Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220626 MOLEX 768250002 2 8.35  9.35 1008
220627 MOLEX 768250004 4 12.05  13.05 700
220628 MOLEX 768250006 6 17.75 11.40 18.75 476
220629 MOLEX 768250008 8 23.45 17.10 24.45 336
220630 MOLEX 768250010 10 29.15 22.80 30.15 280
220631 MOLEX 768250012 12 34.85 28.50 35.85 224
Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220632 MOLEX 1720640002 2 8.35  9.35 1008
220633 MOLEX 1720640004 4 12.05  13.05 700
220634 MOLEX 1720640006 6 17.75 11.40 18.75 476
220635 MOLEX 1720640008 8 23.45 17.10 24.45 336
220636 MOLEX 1720640010 10 29.15 22.80 30.15 280
220637 MOLEX 1720640012 12 34.85 28.50 35.85 224
Вилка двухрядная угловая для выводного монтажа, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
220638 MOLEX 1720641002 2 8.35  9.35 1008
220639 MOLEX 1720641004 4 12.05  13.05 700
220640 MOLEX 1720641006 6 17.75 11.40 18.75 476
220641 MOLEX 1720641008 8 23.45 17.10 24.45 336
220642 MOLEX 1720641010 10 29.15 22.80 30.15 280
220643 MOLEX 1720641012 12 34.85 28.50 35.85 224

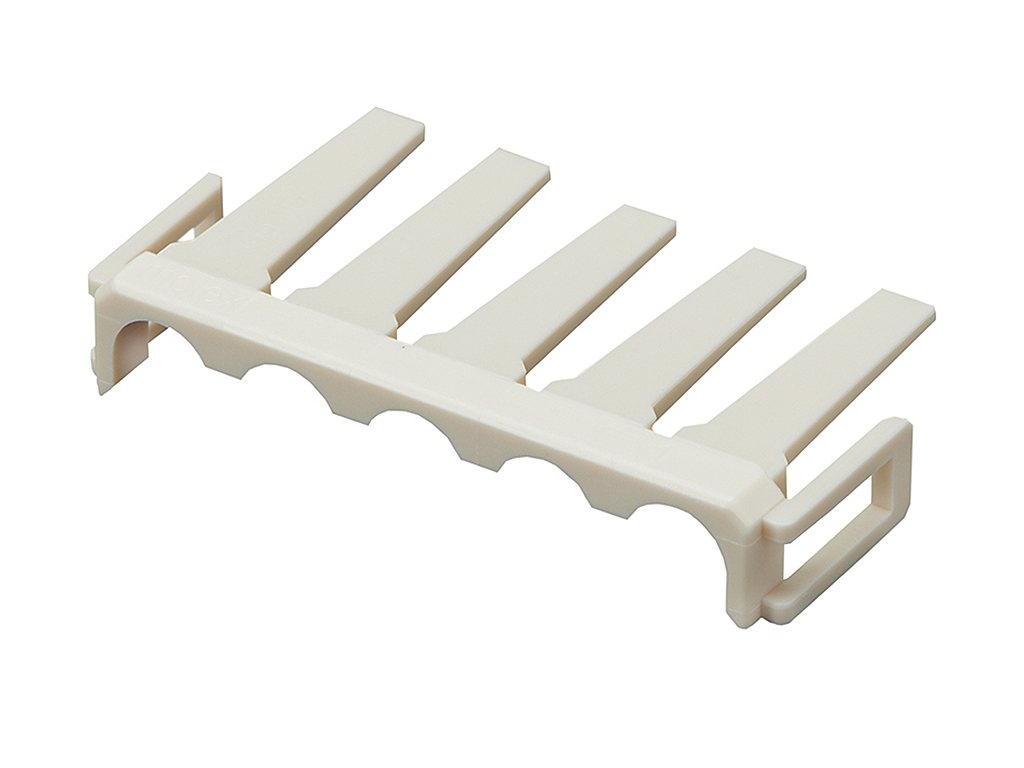

Фиксатор положения терминалов, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A
220644 MOLEX 1054150001 1 8.35 6000
220645 MOLEX 1054150002 2 12.05 4500
220646 MOLEX 1054150003 3 17.75 3500
220647 MOLEX 1054150004 4 23.45 3000
220648 MOLEX 1054150005 5 29.15 2500
220649 MOLEX 1054150006 6 34.85 2000
220650 MOLEX 1054150007 7 40.55
220651 MOLEX 1054150008 8 46.25 1500
Задняя стенка корпуса двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Чертеж
220652 MOLEX 2001220002 2
220653 MOLEX 2001220004 4
220654 MOLEX 2001220006 6
220655 MOLEX 2001220008 8
220656 MOLEX 2001220010 10
220657 MOLEX 2001220012 12
Задняя стенка корпуса двухрядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Чертеж
220658 MOLEX 2001220102 2
220659 MOLEX 2001220104 4
220660 MOLEX 2001220106 6
220661 MOLEX 2001220108 8
220662 MOLEX 2001220110 10
220663 MOLEX 2001220112 12



  • Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
  • Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ruх
  • Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2025 Компания ДАРТ. Все права защищены.
