Разъемы (соединители) >> Разъемы кабель-плата

Micro-Lock1.25 серия

Шаг 1.25 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: латунь луженая/золоченая
корпус: полиэстер (PA) UL94V-0 черный

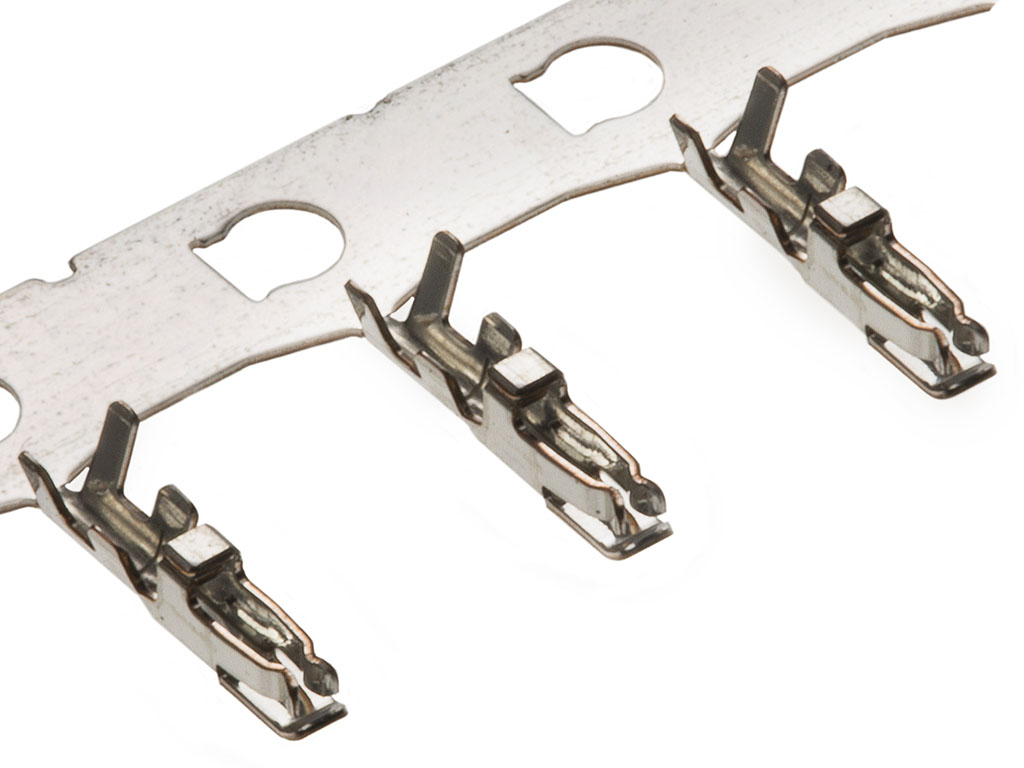

Терминал (контакт) для розетки на кабель
Код
товара
Марка Провода Упаковка Покрытие
контактов
Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
220664 MOLEX 5054311000 0,15-0,07 26-30 0.78-1.02 23000 лужение
220665 MOLEX 5054311100 0,15-0,07 26-30 0.78-1.02 золочение
0.1 мкм

Корпус однорядной розетки на кабель, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
220666 MOLEX 2045320201 2 4.50 1.25 2000
220667 MOLEX 2045320301 3 5.75 2.50
220668 MOLEX 2045320401 4 7.00 3.75 1000
220669 MOLEX 2045320501 5 8.25 5.00
220670 MOLEX 2045320601 6 9.50 6.25
220671 MOLEX 2045320701 7 10.75 7.50
220672 MOLEX 2045320801 8 12.00 8.75
220673 MOLEX 2045320901 9 13.25 10.00
220674 MOLEX 2045321001 10 14.50 11.25
220675 MOLEX 2045321101 11 15.75 12.50
220676 MOLEX 2045321201 12 17.00 13.75
220677 MOLEX 2045321301 13 18.25 15.00 500
220678 MOLEX 2045321401 14 19.50 16.25
220679 MOLEX 2045321501 15 20.75 17.50
220680 MOLEX 2045321601 16 22.00 18.75

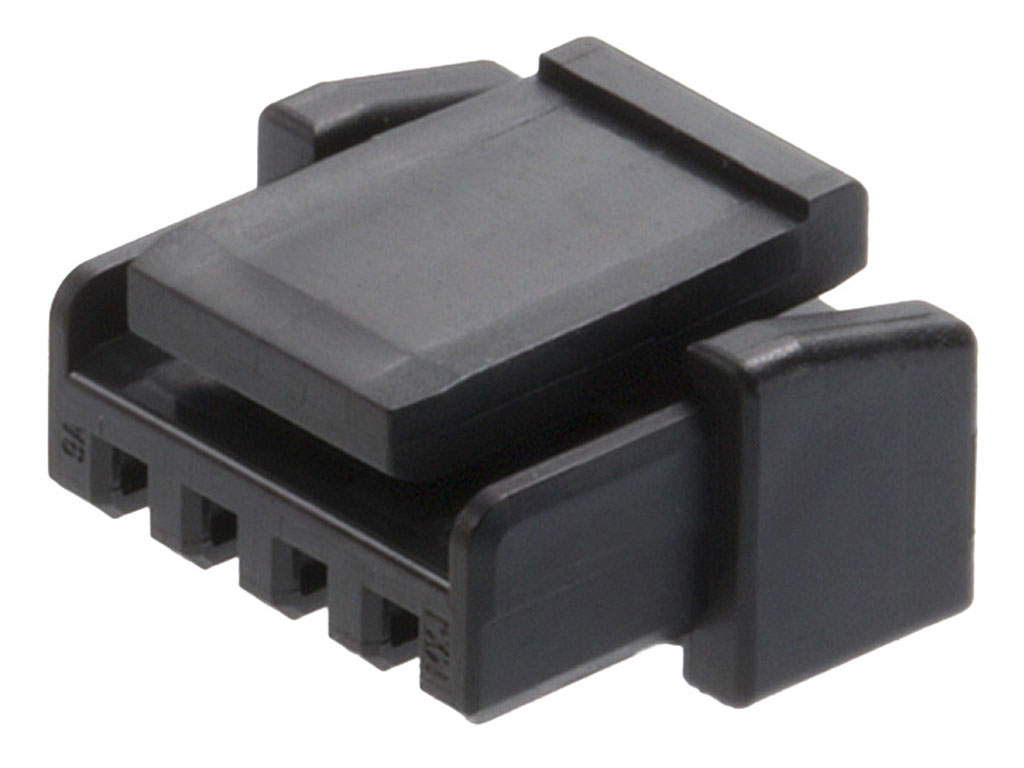

Корпус однорядной розетки на кабель, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
220681 MOLEX 5055650201 2 4.50 1.25 2000
220682 MOLEX 5055650301 3 5.75 2.50
220683 MOLEX 5055650401 4 7.00 3.75 1000
220684 MOLEX 5055650501 5 8.25 5.00
220685 MOLEX 5055650601 6 9.50 6.25
220686 MOLEX 5055650701 7 10.75 7.50
220687 MOLEX 5055650801 8 12.00 8.75
220688 MOLEX 5055650901 9 13.25 10.00
220689 MOLEX 5055651001 10 14.50 11.25
220690 MOLEX 5055651101 11 15.75 12.50
220691 MOLEX 5055651201 12 17.00 13.75
220692 MOLEX 5055651301 13 18.25 15.00 500
220693 MOLEX 5055651401 14 19.50 16.25
220694 MOLEX 5055651501 15 20.75 17.50
220695 MOLEX 5055651601 16 22.00 18.75

Вилка однорядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220696 MOLEX 5055680231 2 5.75 1.25 4.70 5.00 1200
220697 MOLEX 5055680331 3 7.00 2.50 5.95 5.00
220698 MOLEX 5055680431 4 8.25 3.75 7.20 7.00
220699 MOLEX 5055680531 5 9.50 5.00 8.45 8.00
220700 MOLEX 5055680631 6 10.75 6.25 9.70 8.00
220701 MOLEX 5055680731 7 12.00 7.50 10.95 8.00
220702 MOLEX 5055680831 8 13.25 8.75 12.20 8.00
220703 MOLEX 5055680931 9 14.50 10.00 13.45 10.00
220704 MOLEX 5055681031 10 15.75 11.25 14.70 12.00
220705 MOLEX 5055681131 11 17.00 12.50 15.95 12.00
220706 MOLEX 5055681231 12 18.25 13.75 17.20 12.00
220707 MOLEX 5055681331 13 19.50 15.00 18.45 12.00
220708 MOLEX 5055681431 14 20.75 16.25 19.70 12.00
220709 MOLEX 5055681531 15 22.00 17.50 20.95 12.00
220710 MOLEX 5055681631 16 23.25 18.75 22.20 12.00

Вилка однорядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220711 MOLEX 5055680251 2 5.75 1.25 4.70 5.00 1200
220712 MOLEX 5055680351 3 7.00 2.50 5.95 5.00
220713 MOLEX 5055680451 4 8.25 3.75 7.20 7.00
220714 MOLEX 5055680551 5 9.50 5.00 8.45 8.00
220715 MOLEX 5055680651 6 10.75 6.25 9.70 8.00
220716 MOLEX 5055680751 7 12.00 7.50 10.95 8.00
220717 MOLEX 5055680851 8 13.25 8.75 12.20 8.00
220718 MOLEX 5055680951 9 14.50 10.00 13.45 10.00
220719 MOLEX 5055681051 10 15.75 11.25 14.70 12.00
220720 MOLEX 5055681151 11 17.00 12.50 15.95 12.00
220721 MOLEX 5055681251 12 18.25 13.75 17.20 12.00
220722 MOLEX 5055681351 13 19.50 15.00 18.45 12.00
220723 MOLEX 5055681451 14 20.75 16.25 19.70 12.00
220724 MOLEX 5055681551 15 22.00 17.50 20.95 12.00
220725 MOLEX 5055681651 16 23.25 18.75 22.20 12.00

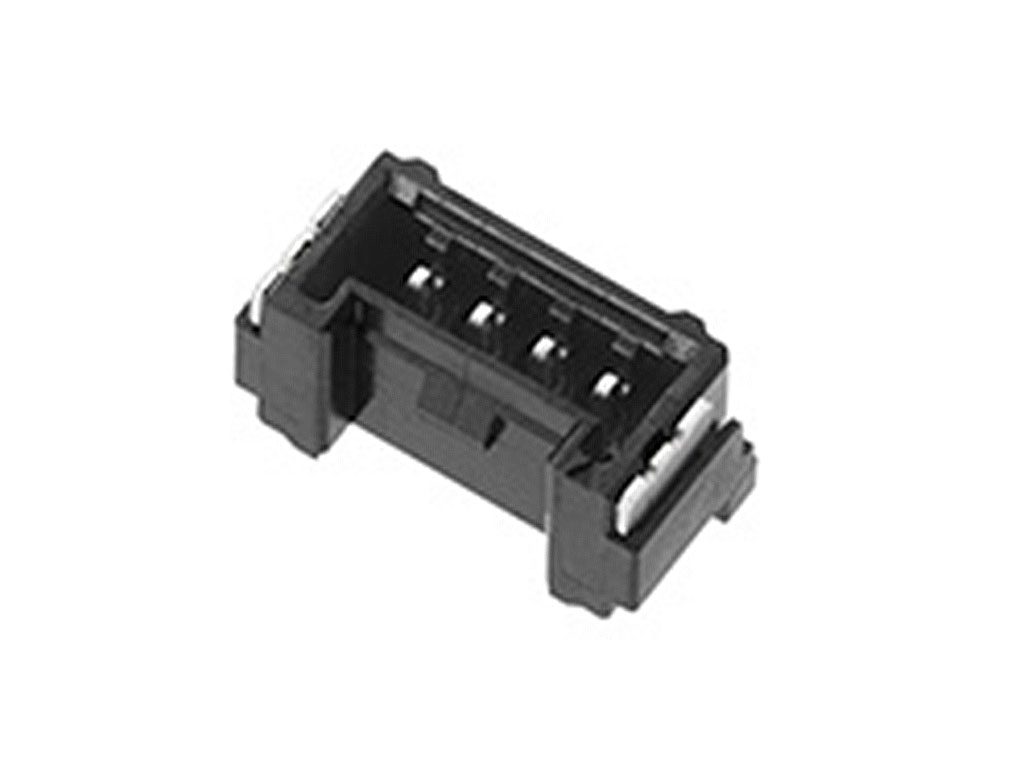

Вилка однорядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220726 MOLEX 5055680271 2 5.75 1.25 4.70 5.00 1200
220727 MOLEX 5055680371 3 7.00 2.50 5.95 5.00
220728 MOLEX 5055680471 4 8.25 3.75 7.20 7.00
220729 MOLEX 5055680571 5 9.50 5.00 8.45 8.00
220730 MOLEX 5055680671 6 10.75 6.25 9.70 8.00
220731 MOLEX 5055680771 7 12.00 7.50 10.95 8.00
220732 MOLEX 5055680871 8 13.25 8.75 12.20 8.00
220733 MOLEX 5055680971 9 14.50 10.00 13.45 10.00
220734 MOLEX 5055681071 10 15.75 11.25 14.70 12.00
220735 MOLEX 5055681171 11 17.00 12.50 15.95 12.00
220736 MOLEX 5055681271 12 18.25 13.75 17.20 12.00
220737 MOLEX 5055681371 13 19.50 15.00 18.45 12.00
220738 MOLEX 5055681471 14 20.75 16.25 19.70 12.00
220739 MOLEX 5055681571 15 22.00 17.50 20.95 12.00
220740 MOLEX 5055681671 16 23.25 18.75 22.20 12.00

Вилка однорядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220741 MOLEX 5055680281 2 5.75 1.25 4.70 5.00 1200
220742 MOLEX 5055680381 3 7.00 2.50 5.95 5.00
220743 MOLEX 5055680481 4 8.25 3.75 7.20 7.00
220744 MOLEX 5055680581 5 9.50 5.00 8.45 8.00
220745 MOLEX 5055680681 6 10.75 6.25 9.70 8.00
220746 MOLEX 5055680781 7 12.00 7.50 10.95 8.00
220747 MOLEX 5055680881 8 13.25 8.75 12.20 8.00
220748 MOLEX 5055680981 9 14.50 10.00 13.45 10.00
220749 MOLEX 5055681081 10 15.75 11.25 14.70 12.00
220750 MOLEX 5055681181 11 17.00 12.50 15.95 12.00
220751 MOLEX 5055681281 12 18.25 13.75 17.20 12.00
220752 MOLEX 5055681381 13 19.50 15.00 18.45 12.00
220753 MOLEX 5055681481 14 20.75 16.25 19.70 12.00
220754 MOLEX 5055681581 15 22.00 17.50 20.95 12.00
220755 MOLEX 5055681681 16 23.25 18.75 22.20 12.00

Вилка однорядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220756 MOLEX 5055670231 2 5.75 1.25 4.70 1.90 1200
220757 MOLEX 5055670331 3 7.00 2.50 5.95 2.85
220758 MOLEX 5055670431 4 8.25 3.75 7.20 4.10
220759 MOLEX 5055670531 5 9.50 5.00 8.45 5.35
220760 MOLEX 5055670631 6 10.75 6.25 9.70 6.60
220761 MOLEX 5055670731 7 12.00 7.50 10.95 6.70
220762 MOLEX 5055670831 8 13.25 8.75 12.20 6.70
220763 MOLEX 5055670931 9 14.50 10.00 13.45 6.70
220764 MOLEX 5055671031 10 15.75 11.25 14.70 9.20
220765 MOLEX 5055671131 11 17.00 12.50 15.95 9.20
220766 MOLEX 5055671231 12 18.25 13.75 17.20 9.20
220767 MOLEX 5055671331 13 19.50 15.00 18.45 9.20
220768 MOLEX 5055671431 14 20.75 16.25 19.70 10.70
220769 MOLEX 5055671531 15 22.00 17.50 20.95 10.70
220770 MOLEX 5055671631 16 23.25 18.75 22.20 10.70

Вилка однорядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220771 MOLEX 5055670251 2 5.75 1.25 4.70 1.90 1200
220772 MOLEX 5055670351 3 7.00 2.50 5.95 2.85
220773 MOLEX 5055670451 4 8.25 3.75 7.20 4.10
220774 MOLEX 5055670551 5 9.50 5.00 8.45 5.35
220775 MOLEX 5055670651 6 10.75 6.25 9.70 6.60
220776 MOLEX 5055670751 7 12.00 7.50 10.95 6.70
220777 MOLEX 5055670851 8 13.25 8.75 12.20 6.70
220778 MOLEX 5055670951 9 14.50 10.00 13.45 6.70
220779 MOLEX 5055671051 10 15.75 11.25 14.70 9.20
220780 MOLEX 5055671151 11 17.00 12.50 15.95 9.20
220781 MOLEX 5055671251 12 18.25 13.75 17.20 9.20
220782 MOLEX 5055671351 13 19.50 15.00 18.45 9.20
220783 MOLEX 5055671451 14 20.75 16.25 19.70 10.70
220784 MOLEX 5055671551 15 22.00 17.50 20.95 10.70
220785 MOLEX 5055671651 16 23.25 18.75 22.20 10.70

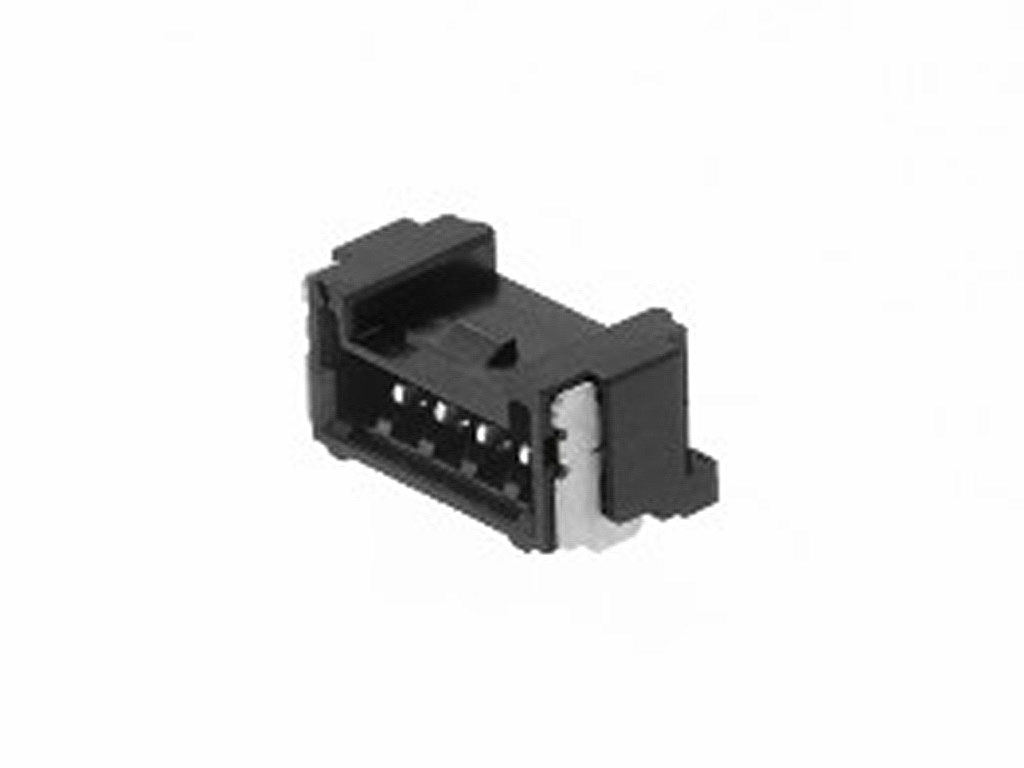

Вилка однорядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220786 MOLEX 5055670271 2 5.75 1.25 4.70 1.90 1200
220787 MOLEX 5055670371 3 7.00 2.50 5.95 2.85
220788 MOLEX 5055670471 4 8.25 3.75 7.20 4.10
220789 MOLEX 5055670571 5 9.50 5.00 8.45 5.35
220790 MOLEX 5055670671 6 10.75 6.25 9.70 6.60
220791 MOLEX 5055670771 7 12.00 7.50 10.95 6.70
220792 MOLEX 5055670871 8 13.25 8.75 12.20 6.70
220793 MOLEX 5055670971 9 14.50 10.00 13.45 6.70
220794 MOLEX 5055671071 10 15.75 11.25 14.70 9.20
220795 MOLEX 5055671171 11 17.00 12.50 15.95 9.20
220796 MOLEX 5055671271 12 18.25 13.75 17.20 9.20
220797 MOLEX 5055671371 13 19.50 15.00 18.45 9.20
220798 MOLEX 5055671471 14 20.75 16.25 19.70 10.70
220799 MOLEX 5055671571 15 22.00 17.50 20.95 10.70
220800 MOLEX 5055671671 16 23.25 18.75 22.20 10.70

Вилка однорядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220801 MOLEX 5055670281 2 5.75 1.25 4.70 1.90 1200
220802 MOLEX 5055670381 3 7.00 2.50 5.95 2.85
220803 MOLEX 5055670481 4 8.25 3.75 7.20 4.10
220804 MOLEX 5055670581 5 9.50 5.00 8.45 5.35
220805 MOLEX 5055670681 6 10.75 6.25 9.70 6.60
220806 MOLEX 5055670781 7 12.00 7.50 10.95 6.70
220807 MOLEX 5055670881 8 13.25 8.75 12.20 6.70
220808 MOLEX 5055670981 9 14.50 10.00 13.45 6.70
220809 MOLEX 5055671081 10 15.75 11.25 14.70 9.20
220810 MOLEX 5055671181 11 17.00 12.50 15.95 9.20
220811 MOLEX 5055671281 12 18.25 13.75 17.20 9.20
220812 MOLEX 5055671381 13 19.50 15.00 18.45 9.20
220813 MOLEX 5055671481 14 20.75 16.25 19.70 10.70
220814 MOLEX 5055671581 15 22.00 17.50 20.95 10.70
220815 MOLEX 5055671681 16 23.25 18.75 22.20 10.70

Корпус двухрядной розетки на кабель, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
220816 MOLEX 5054320801 8 8.45 3.75 1000
220817 MOLEX 5054321001 10 9.70 5.00
220818 MOLEX 5054321201 12 10.95 6.25 500
220819 MOLEX 5054321401 14 12.20 7.50
220820 MOLEX 5054321601 16 13.45 8.75
220821 MOLEX 5054321801 18 14.70 10.00
220822 MOLEX 5054322001 20 15.95 11.25
220823 MOLEX 5054322201 22 17.20 12.50
220824 MOLEX 5054322401 24 18.45 13.75
220825 MOLEX 5054322601 26 19.70 15.00
220826 MOLEX 5054322801 28 20.95 16.25
220827 MOLEX 5054323001 30 22.20 17.50
220828 MOLEX 5054323201 32 23.45 18.75
220829 MOLEX 5054323401 34 24.70 20.00 200
220830 MOLEX 5054323601 36 25.95 21.25
220831 MOLEX 5054323801 38 27.20 22.50
220832 MOLEX 5054324001 40 28.45 23.75
220833 MOLEX 5054324201 42 29.70 25.00

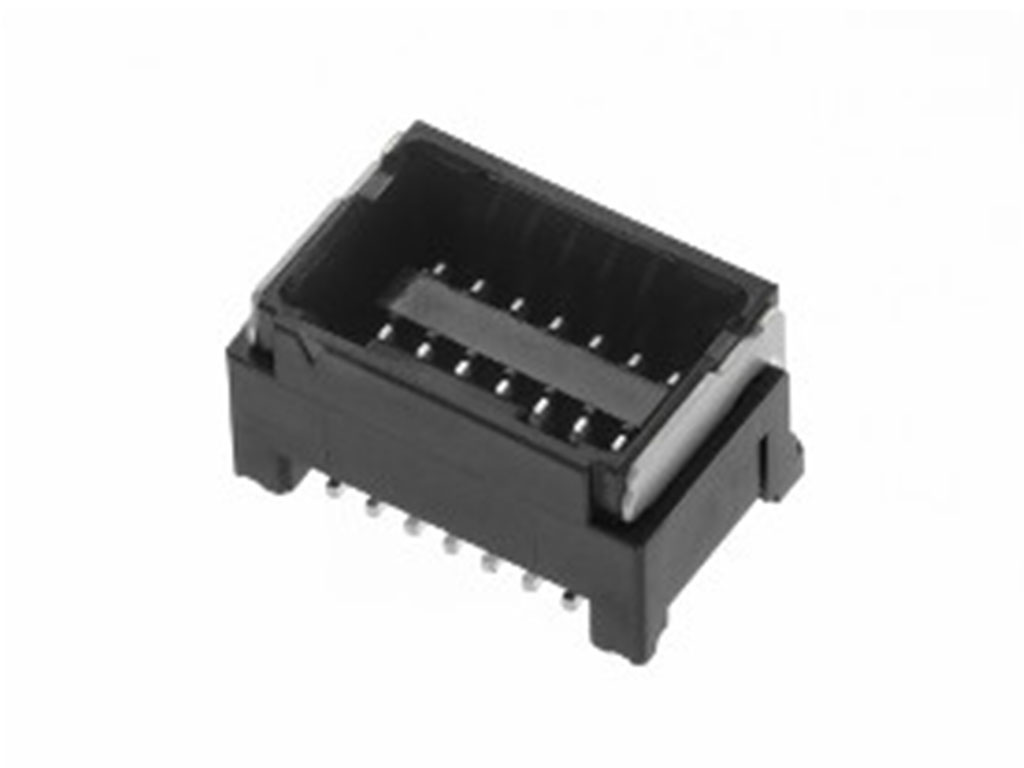

Вилка двухрядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220834 MOLEX 5054330821 8 9.60 3.75 8.15 5.00 500
220835 MOLEX 5054331021 10 10.85 5.00 9.40 6.25
220836 MOLEX 5054331221 12 12.10 6.25 10.65 7.50
220837 MOLEX 5054331421 14 13.35 7.50 11.90 8.75
220838 MOLEX 5054331621 16 14.60 8.75 13.15 10.00
220839 MOLEX 5054331821 18 15.85 10.00 14.40 11.25
220840 MOLEX 5054332021 20 17.10 11.25 15.65 12.50
220841 MOLEX 5054332221 22 18.35 12.50 16.90 13.75
220842 MOLEX 5054332421 24 19.60 13.75 18.15 15.00
220843 MOLEX 5054332621 26 20.85 15.00 19.40 16.25
220844 MOLEX 5054332821 28 22.10 16.25 20.65 17.50
220845 MOLEX 5054333021 30 23.35 17.50 21.90 18.75
220846 MOLEX 5054333221 32 24.60 18.75 23.15 20.00
220847 MOLEX 5054333421 34 25.85 20.00 24.40 21.25
220848 MOLEX 5054333621 36 27.10 21.25 25.65 22.50
220849 MOLEX 5054333821 38 28.35 22.50 26.90 23.75
220850 MOLEX 5054334021 40 29.60 23.75 28.15 25.00
220851 MOLEX 5054334221 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа с пленкой каптон, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220852 MOLEX 5054330831 8 9.60 3.75 8.15 5.00 500
220853 MOLEX 5054331031 10 10.85 5.00 9.40 6.25
220854 MOLEX 5054331231 12 12.10 6.25 10.65 7.50
220855 MOLEX 5054331431 14 13.35 7.50 11.90 8.75
220856 MOLEX 5054331631 16 14.60 8.75 13.15 10.00
220857 MOLEX 5054331831 18 15.85 10.00 14.40 11.25
220858 MOLEX 5054332031 20 17.10 11.25 15.65 12.50
220859 MOLEX 5054332231 22 18.35 12.50 16.90 13.75
220860 MOLEX 5054332431 24 19.60 13.75 18.15 15.00
220861 MOLEX 5054332631 26 20.85 15.00 19.40 16.25
220862 MOLEX 5054332831 28 22.10 16.25 20.65 17.50
220863 MOLEX 5054333031 30 23.35 17.50 21.90 18.75
220864 MOLEX 5054333231 32 24.60 18.75 23.15 20.00
220865 MOLEX 5054333431 34 25.85 20.00 24.40 21.25
220866 MOLEX 5054333631 36 27.10 21.25 25.65 22.50
220867 MOLEX 5054333831 38 28.35 22.50 26.90 23.75
220868 MOLEX 5054334031 40 29.60 23.75 28.15 25.00
220869 MOLEX 5054334231 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220870 MOLEX 5054330841 8 9.60 3.75 8.15 5.00 500
220871 MOLEX 5054331041 10 10.85 5.00 9.40 6.25
220872 MOLEX 5054331241 12 12.10 6.25 10.65 7.50
220873 MOLEX 5054331441 14 13.35 7.50 11.90 8.75
220874 MOLEX 5054331641 16 14.60 8.75 13.15 10.00
220875 MOLEX 5054331841 18 15.85 10.00 14.40 11.25
220876 MOLEX 5054332041 20 17.10 11.25 15.65 12.50
220877 MOLEX 5054332241 22 18.35 12.50 16.90 13.75
220878 MOLEX 5054332441 24 19.60 13.75 18.15 15.00
220879 MOLEX 5054332641 26 20.85 15.00 19.40 16.25
220880 MOLEX 5054332841 28 22.10 16.25 20.65 17.50
220881 MOLEX 5054333041 30 23.35 17.50 21.90 18.75
220882 MOLEX 5054333241 32 24.60 18.75 23.15 20.00
220883 MOLEX 5054333441 34 25.85 20.00 24.40 21.25
220884 MOLEX 5054333641 36 27.10 21.25 25.65 22.50
220885 MOLEX 5054333841 38 28.35 22.50 26.90 23.75
220886 MOLEX 5054334041 40 29.60 23.75 28.15 25.00
220887 MOLEX 5054334241 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа с пленкой каптон, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220888 MOLEX 5054330851 8 9.60 3.75 8.15 5.00 500
220889 MOLEX 5054331051 10 10.85 5.00 9.40 6.25
220890 MOLEX 5054331251 12 12.10 6.25 10.65 7.50
220891 MOLEX 5054331451 14 13.35 7.50 11.90 8.75
220892 MOLEX 5054331651 16 14.60 8.75 13.15 10.00
220893 MOLEX 5054331851 18 15.85 10.00 14.40 11.25
220894 MOLEX 5054332051 20 17.10 11.25 15.65 12.50
220895 MOLEX 5054332251 22 18.35 12.50 16.90 13.75
220896 MOLEX 5054332451 24 19.60 13.75 18.15 15.00
220897 MOLEX 5054332651 26 20.85 15.00 19.40 16.25
220898 MOLEX 5054332851 28 22.10 16.25 20.65 17.50
220899 MOLEX 5054333051 30 23.35 17.50 21.90 18.75
220900 MOLEX 5054333251 32 24.60 18.75 23.15 20.00
220901 MOLEX 5054333451 34 25.85 20.00 24.40 21.25
220902 MOLEX 5054333651 36 27.10 21.25 25.65 22.50
220903 MOLEX 5054333851 38 28.35 22.50 26.90 23.75
220904 MOLEX 5054334051 40 29.60 23.75 28.15 25.00
220905 MOLEX 5054334251 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220906 MOLEX 5054330861 8 9.60 3.75 8.15 5.00 500
220907 MOLEX 5054331061 10 10.85 5.00 9.40 6.25
220908 MOLEX 5054331261 12 12.10 6.25 10.65 7.50
220909 MOLEX 5054331461 14 13.35 7.50 11.90 8.75
220910 MOLEX 5054331661 16 14.60 8.75 13.15 10.00
220911 MOLEX 5054331861 18 15.85 10.00 14.40 11.25
220912 MOLEX 5054332061 20 17.10 11.25 15.65 12.50
220913 MOLEX 5054332261 22 18.35 12.50 16.90 13.75
220914 MOLEX 5054332461 24 19.60 13.75 18.15 15.00
220915 MOLEX 5054332661 26 20.85 15.00 19.40 16.25
220916 MOLEX 5054332861 28 22.10 16.25 20.65 17.50
220917 MOLEX 5054333061 30 23.35 17.50 21.90 18.75
220918 MOLEX 5054333261 32 24.60 18.75 23.15 20.00
220919 MOLEX 5054333461 34 25.85 20.00 24.40 21.25
220920 MOLEX 5054333661 36 27.10 21.25 25.65 22.50
220921 MOLEX 5054333861 38 28.35 22.50 26.90 23.75
220922 MOLEX 5054334061 40 29.60 23.75 28.15 25.00
220923 MOLEX 5054334261 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220924 MOLEX 5054330871 8 9.60 3.75 8.15 5.00 500
220925 MOLEX 5054331071 10 10.85 5.00 9.40 6.25
220926 MOLEX 5054331271 12 12.10 6.25 10.65 7.50
220927 MOLEX 5054331471 14 13.35 7.50 11.90 8.75
220928 MOLEX 5054331671 16 14.60 8.75 13.15 10.00
220929 MOLEX 5054331871 18 15.85 10.00 14.40 11.25
220930 MOLEX 5054332071 20 17.10 11.25 15.65 12.50
220931 MOLEX 5054332271 22 18.35 12.50 16.90 13.75
220932 MOLEX 5054332471 24 19.60 13.75 18.15 15.00
220933 MOLEX 5054332671 26 20.85 15.00 19.40 16.25
220934 MOLEX 5054332871 28 22.10 16.25 20.65 17.50
220935 MOLEX 5054333071 30 23.35 17.50 21.90 18.75
220936 MOLEX 5054333271 32 24.60 18.75 23.15 20.00
220937 MOLEX 5054333471 34 25.85 20.00 24.40 21.25
220938 MOLEX 5054333671 36 27.10 21.25 25.65 22.50
220939 MOLEX 5054333871 38 28.35 22.50 26.90 23.75
220940 MOLEX 5054334071 40 29.60 23.75 28.15 25.00
220941 MOLEX 5054334271 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа с монтажной крышкой, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220942 MOLEX 5054330881 8 9.60 3.75 8.15 5.00 500
220943 MOLEX 5054331081 10 10.85 5.00 9.40 6.25
220944 MOLEX 5054331281 12 12.10 6.25 10.65 7.50
220945 MOLEX 5054331481 14 13.35 7.50 11.90 8.75
220946 MOLEX 5054331681 16 14.60 8.75 13.15 10.00
220947 MOLEX 5054331881 18 15.85 10.00 14.40 11.25
220948 MOLEX 5054332081 20 17.10 11.25 15.65 12.50
220949 MOLEX 5054332281 22 18.35 12.50 16.90 13.75
220950 MOLEX 5054332481 24 19.60 13.75 18.15 15.00
220951 MOLEX 5054332681 26 20.85 15.00 19.40 16.25
220952 MOLEX 5054332881 28 22.10 16.25 20.65 17.50
220953 MOLEX 5054333081 30 23.35 17.50 21.90 18.75
220954 MOLEX 5054333281 32 24.60 18.75 23.15 20.00
220955 MOLEX 5054333481 34 25.85 20.00 24.40 21.25
220956 MOLEX 5054333681 36 27.10 21.25 25.65 22.50
220957 MOLEX 5054333881 38 28.35 22.50 26.90 23.75
220958 MOLEX 5054334081 40 29.60 23.75 28.15 25.00
220959 MOLEX 5054334281 42 30.85 25.00 29.40 26.25

Вилка двухрядная прямая для SMD монтажа с пленкой каптон, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220960 MOLEX 5054330891 8 9.60 3.75 8.15 5.00 500
220961 MOLEX 5054331091 10 10.85 5.00 9.40 6.25
220962 MOLEX 5054331291 12 12.10 6.25 10.65 7.50
220963 MOLEX 5054331491 14 13.35 7.50 11.90 8.75
220964 MOLEX 5054331691 16 14.60 8.75 13.15 10.00
220965 MOLEX 5054331891 18 15.85 10.00 14.40 11.25
220966 MOLEX 5054332091 20 17.10 11.25 15.65 12.50
220967 MOLEX 5054332291 22 18.35 12.50 16.90 13.75
220968 MOLEX 5054332491 24 19.60 13.75 18.15 15.00
220969 MOLEX 5054332691 26 20.85 15.00 19.40 16.25
220970 MOLEX 5054332891 28 22.10 16.25 20.65 17.50
220971 MOLEX 5054333091 30 23.35 17.50 21.90 18.75
220972 MOLEX 5054333291 32 24.60 18.75 23.15 20.00
220973 MOLEX 5054333491 34 25.85 20.00 24.40 21.25
220974 MOLEX 5054333691 36 27.10 21.25 25.65 22.50
220975 MOLEX 5054333891 38 28.35 22.50 26.90 23.75
220976 MOLEX 5054334091 40 29.60 23.75 28.15 25.00
220977 MOLEX 5054334291 42 30.85 25.00 29.40 26.25

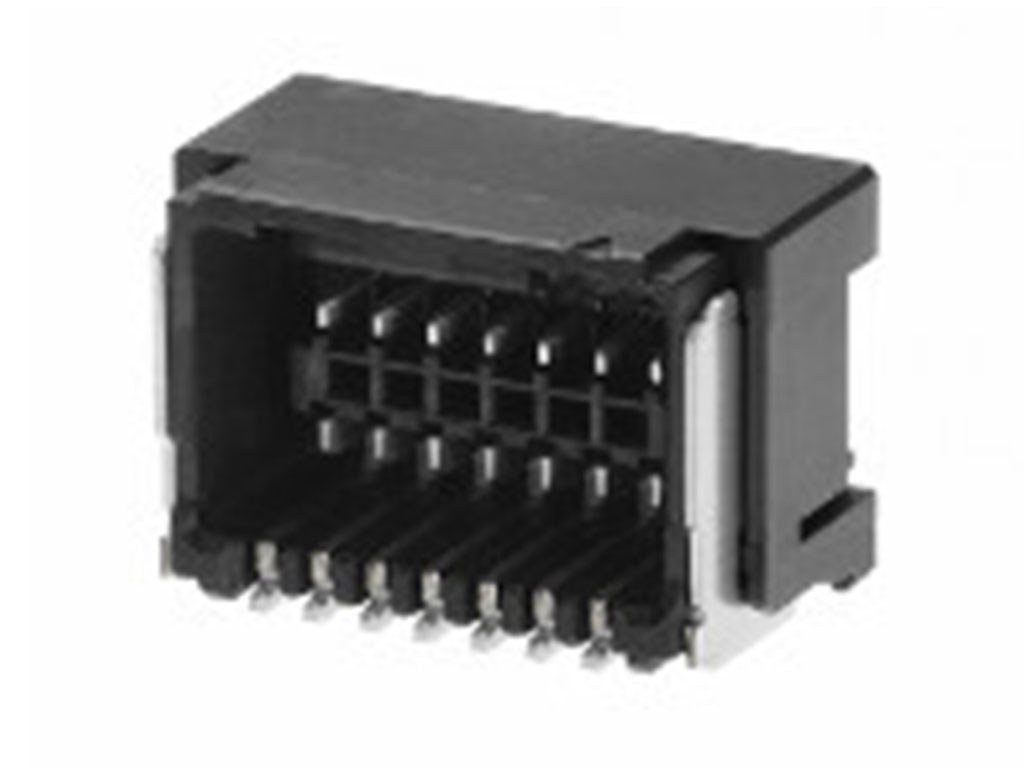

Вилка двухрядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220978 MOLEX 5054480831 8 9.60 3.75 5.00 8.15 500
220979 MOLEX 5054481031 10 10.85 5.00 6.25 9.40
220980 MOLEX 5054481231 12 12.10 6.25 7.50 10.65
220981 MOLEX 5054481431 14 13.35 7.50 8.75 11.90
220982 MOLEX 5054481631 16 14.60 8.75 10.00 13.15
220983 MOLEX 5054481831 18 15.85 10.00 11.25 14.40
220984 MOLEX 5054482031 20 17.10 11.25 12.50 15.65
220985 MOLEX 5054482231 22 18.35 12.50 13.75 16.90
220986 MOLEX 5054482431 24 19.60 13.75 15.00 18.15
220987 MOLEX 5054482631 26 20.85 15.00 16.25 19.40
220988 MOLEX 5054482831 28 22.10 16.25 17.50 20.65
220989 MOLEX 5054483031 30 23.35 17.50 18.75 21.90
220990 MOLEX 5054483231 32 24.60 18.75 20.00 23.15
220991 MOLEX 5054483431 34 25.85 20.00 21.25 24.40
220992 MOLEX 5054483631 36 27.10 21.25 22.50 25.65
220993 MOLEX 5054483831 38 28.35 22.50 23.75 26.90
220994 MOLEX 5054484031 40 29.60 23.75 25.00 28.15
220995 MOLEX 5054484231 42 30.85 25.00 26.25 29.40

Вилка двухрядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
220996 MOLEX 5054480851 8 9.60 3.75 5.00 8.15 500
220997 MOLEX 5054481051 10 10.85 5.00 6.25 9.40
220998 MOLEX 5054481251 12 12.10 6.25 7.50 10.65
220999 MOLEX 5054481451 14 13.35 7.50 8.75 11.90
221000 MOLEX 5054481651 16 14.60 8.75 10.00 13.15
221001 MOLEX 5054481851 18 15.85 10.00 11.25 14.40
221002 MOLEX 5054482051 20 17.10 11.25 12.50 15.65
221003 MOLEX 5054482251 22 18.35 12.50 13.75 16.90
221004 MOLEX 5054482451 24 19.60 13.75 15.00 18.15
221005 MOLEX 5054482651 26 20.85 15.00 16.25 19.40
221006 MOLEX 5054482851 28 22.10 16.25 17.50 20.65
221007 MOLEX 5054483051 30 23.35 17.50 18.75 21.90
221008 MOLEX 5054483251 32 24.60 18.75 20.00 23.15
221009 MOLEX 5054483451 34 25.85 20.00 21.25 24.40
221010 MOLEX 5054483651 36 27.10 21.25 22.50 25.65
221011 MOLEX 5054483851 38 28.35 22.50 23.75 26.90
221012 MOLEX 5054484051 40 29.60 23.75 25.00 28.15
221013 MOLEX 5054484251 42 30.85 25.00 26.25 29.40

Вилка двухрядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
221014 MOLEX 5054480871 8 9.60 3.75 5.00 8.15 500
221015 MOLEX 5054481071 10 10.85 5.00 6.25 9.40
221016 MOLEX 5054481271 12 12.10 6.25 7.50 10.65
221017 MOLEX 5054481471 14 13.35 7.50 8.75 11.90
221018 MOLEX 5054481671 16 14.60 8.75 10.00 13.15
221019 MOLEX 5054481871 18 15.85 10.00 11.25 14.40
221020 MOLEX 5054482071 20 17.10 11.25 12.50 15.65
221021 MOLEX 5054482271 22 18.35 12.50 13.75 16.90
221022 MOLEX 5054482471 24 19.60 13.75 15.00 18.15
221023 MOLEX 5054482671 26 20.85 15.00 16.25 19.40
221024 MOLEX 5054482871 28 22.10 16.25 17.50 20.65
221025 MOLEX 5054483071 30 23.35 17.50 18.75 21.90
221026 MOLEX 5054483271 32 24.60 18.75 20.00 23.15
221027 MOLEX 5054483471 34 25.85 20.00 21.25 24.40
221028 MOLEX 5054483671 36 27.10 21.25 22.50 25.65
221029 MOLEX 5054483871 38 28.35 22.50 23.75 26.90
221030 MOLEX 5054484071 40 29.60 23.75 25.00 28.15
221031 MOLEX 5054484271 42 30.85 25.00 26.25 29.40

Вилка двухрядная угловая для SMD монтажа, цвет черный
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B C D
221032 MOLEX 5054480891 8 9.60 3.75 5.00 8.15 500
221033 MOLEX 5054481091 10 10.85 5.00 6.25 9.40
221034 MOLEX 5054481291 12 12.10 6.25 7.50 10.65
221035 MOLEX 5054481491 14 13.35 7.50 8.75 11.90
221036 MOLEX 5054481691 16 14.60 8.75 10.00 13.15
221037 MOLEX 5054481891 18 15.85 10.00 11.25 14.40
221038 MOLEX 5054482091 20 17.10 11.25 12.50 15.65
221039 MOLEX 5054482291 22 18.35 12.50 13.75 16.90
221040 MOLEX 5054482491 24 19.60 13.75 15.00 18.15
221041 MOLEX 5054482691 26 20.85 15.00 16.25 19.40
221042 MOLEX 5054482891 28 22.10 16.25 17.50 20.65
221043 MOLEX 5054483091 30 23.35 17.50 18.75 21.90
221044 MOLEX 5054483291 32 24.60 18.75 20.00 23.15
221045 MOLEX 5054483491 34 25.85 20.00 21.25 24.40
221046 MOLEX 5054483691 36 27.10 21.25 22.50 25.65
221047 MOLEX 5054483891 38 28.35 22.50 23.75 26.90
221048 MOLEX 5054484091 40 29.60 23.75 25.00 28.15
221049 MOLEX 5054484291 42 30.85 25.00 26.25 29.40



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
  ©1990-2024 Компания ДАРТ. Все права защищены.
