Micro-Lock2.0 серия

Шаг 2.00 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: латунь луженая
корпус: полиэстер (PA) UL94V-0 черный

Терминал (контакт) для розетки на кабель

Код товара	Марка	Провода			Упаковка	Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
221050	MOLEX 5055721000	0,35-0,23	22-24	0.9-1.5	15000	лужение

Корпус однорядной розетки на кабель, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
221051	MOLEX 5055700201	2	6.80	4.70	500
221052	MOLEX 5055700301	3	8.80	6.70
221053	MOLEX 5055700401	4	10.80	8.70
221054	MOLEX 5055700501	5	12.80	10.70
221055	MOLEX 5055700601	6	14.80	12.70	200
221056	MOLEX 5055700701	7	16.80	14.70
221057	MOLEX 5055700801	8	18.80	16.70
221058	MOLEX 5055700901	9	20.80	18.70
221059	MOLEX 5055701001	10	22.80	20.70
221060	MOLEX 5055701101	11	24.80	22.70
221061	MOLEX 5055701201	12	26.80	24.70
221062	MOLEX 5055701301	13	28.80	26.70
221063	MOLEX 5055701401	14	30.80	28.70
221064	MOLEX 5055701501	15	32.80	30.70
221065	MOLEX 5055701601	16	34.80	32.70

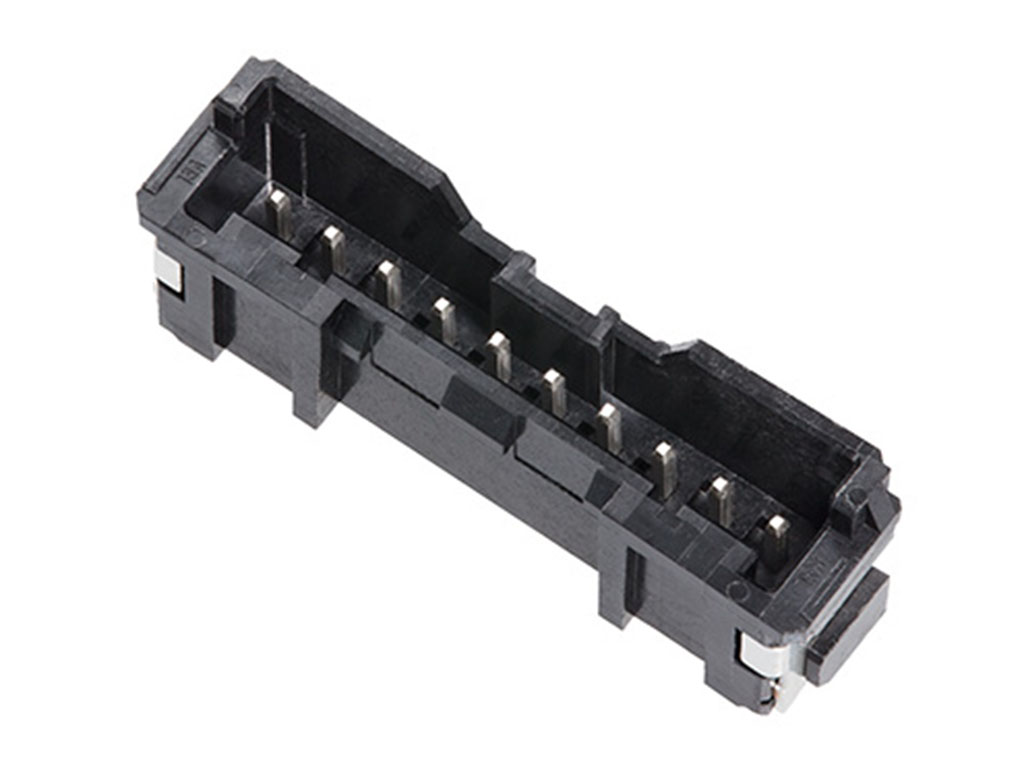

Вилка однорядная прямая для SMD монтажа, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка	Чертеж
221066	MOLEX 5055750271	2	8.00	2.00	6.53	600
221067	MOLEX 5055750371	3	10.00	4.00	8.53
221068	MOLEX 5055750471	4	12.00	6.00	10.53
221069	MOLEX 5055750571	5	14.00	8.00	12.53
221070	MOLEX 5055750671	6	16.00	10.00	14.53
221071	MOLEX 5055750771	7	18.00	12.00	16.53
221072	MOLEX 5055750871	8	20.00	14.00	18.53
221073	MOLEX 5055750971	9	22.00	16.00	20.53
221074	MOLEX 5055751071	10	24.00	18.00	22.53
221075	MOLEX 5055751171	11	26.00	20.00	24.53
221076	MOLEX 5055751271	12	28.00	22.00	26.53
221077	MOLEX 5055751371	13	30.00	24.00	28.53
221078	MOLEX 5055751471	14	32.00	26.00	30.53
221079	MOLEX 5055751571	15	34.00	28.00	32.53
221080	MOLEX 5055751671	16	36.00	30.00	34.53

Вилка однорядная прямая для SMD монтажа с срышкой для автоматического монтажа, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка	Чертеж
221081	MOLEX 5055750281	2	8.00	2.00	6.53	600
221082	MOLEX 5055750381	3	10.00	4.00	8.53
221083	MOLEX 5055750481	4	12.00	6.00	10.53
221084	MOLEX 5055750581	5	14.00	8.00	12.53
221085	MOLEX 5055750681	6	16.00	10.00	14.53
221086	MOLEX 5055750781	7	18.00	12.00	16.53
221087	MOLEX 5055750881	8	20.00	14.00	18.53
221088	MOLEX 5055750981	9	22.00	16.00	20.53
221089	MOLEX 5055751081	10	24.00	18.00	22.53
221090	MOLEX 5055751181	11	26.00	20.00	24.53
221091	MOLEX 5055751281	12	28.00	22.00	26.53
221092	MOLEX 5055751381	13	30.00	24.00	28.53
221093	MOLEX 5055751481	14	32.00	26.00	30.53
221094	MOLEX 5055751581	15	34.00	28.00	32.53
221095	MOLEX 5055751681	16	36.00	30.00	34.53

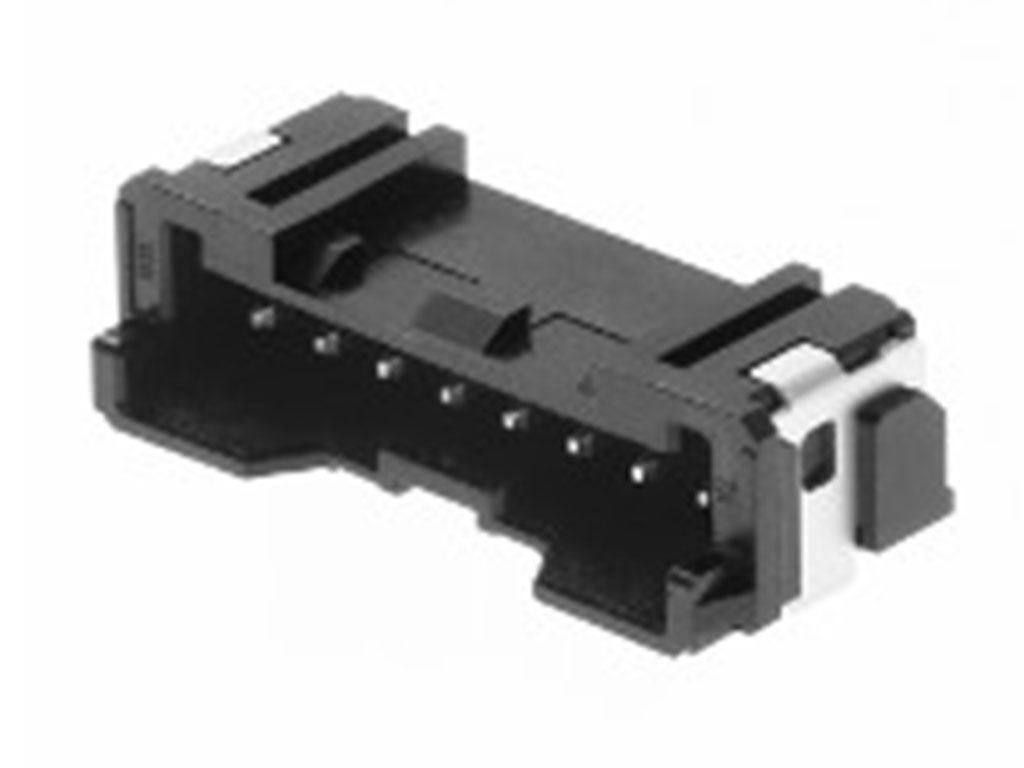

Вилка однорядная угловая для SMD монтажа, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм					Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	Упаковка	Чертеж
221096	MOLEX 5055780271	2	8.00	2.00	6.53	3.50	2.00	900
221097	MOLEX 5055780371	3	10.00	4.00	8.53	3.50	4.00
221098	MOLEX 5055780471	4	12.00	6.00	10.53	5.50	6.00
221099	MOLEX 5055780571	5	14.00	8.00	12.53	5.50	8.00
221100	MOLEX 5055780671	6	16.00	10.00	14.53	10.00	10.00
221101	MOLEX 5055780771	7	18.00	12.00	16.53	10.00	12.00
221102	MOLEX 5055780871	8	20.00	14.00	18.53	10.00	14.00
221103	MOLEX 5055780971	9	22.00	16.00	20.53	10.00	16.00
221104	MOLEX 5055781071	10	24.00	18.00	22.53	10.00	18.00
221105	MOLEX 5055781171	11	26.00	20.00	24.53	14.00	20.00
221106	MOLEX 5055781271	12	28.00	22.00	26.53	14.00	22.00
221107	MOLEX 5055781371	13	30.00	24.00	28.53	14.00	24.00
221108	MOLEX 5055781471	14	32.00	26.00	30.53	14.00	26.00
221109	MOLEX 5055781571	15	34.00	28.00	32.53	14.00	28.00
221110	MOLEX 5055781671	16	36.00	30.00	34.53	14.00	30.00
