CLIK-Mate-2.00 серия

Шаг 1.50 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: латунь луженая
корпус: полибутилентерефталат (PA) UL94V-0 натуральный, черный

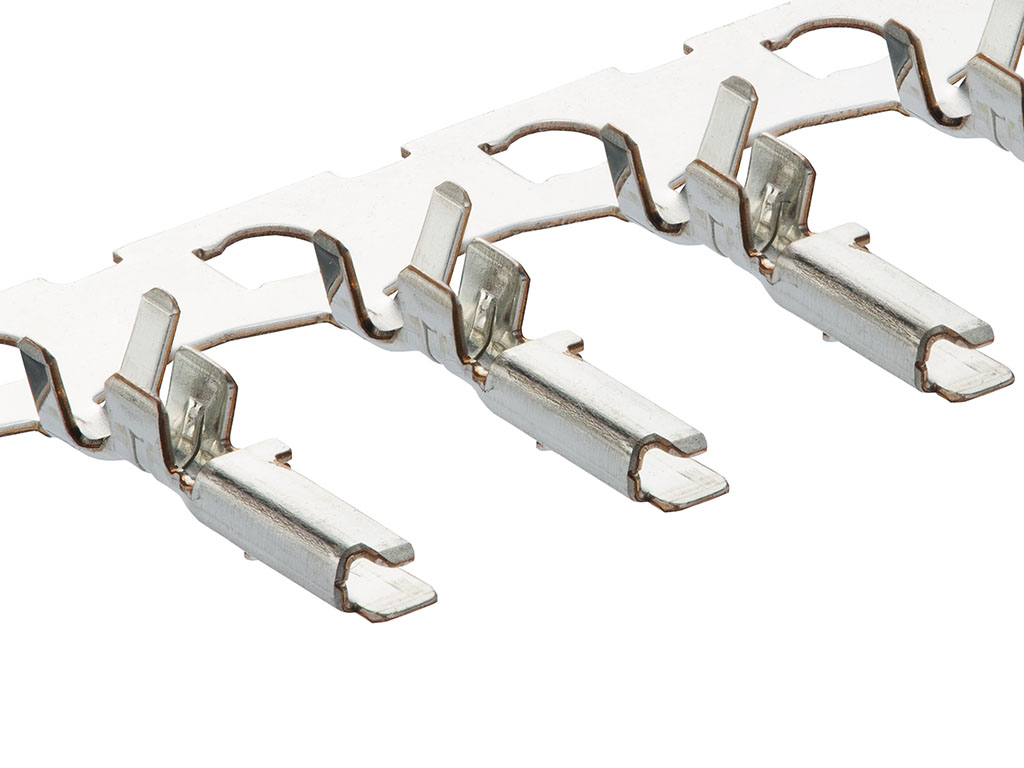

Терминалы (контакты)

Код товара	Марка	Провода			Упаковка	Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
209352	MOLEX 5024380000	0,35-0,15	22-26	0.90-1.50	18000	лужение

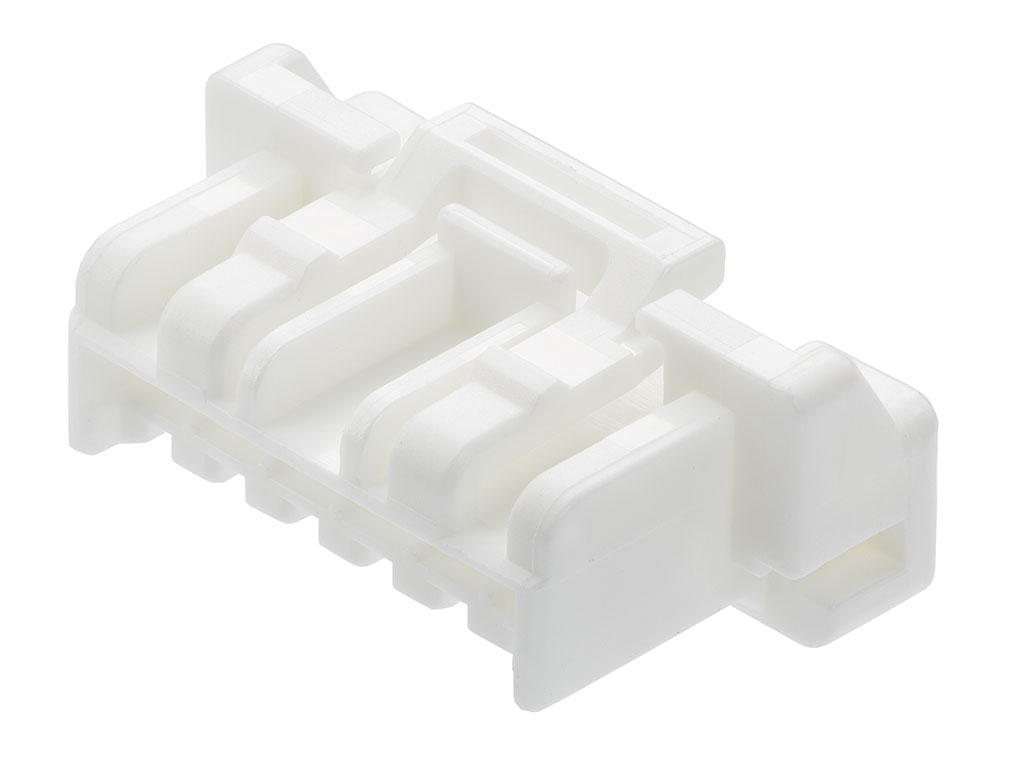

Корпус однорядной розетки на кабель, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
209353	MOLEX 5024390200	2	8.00	2.00	1000
209354	MOLEX 5024390300	3	10.00	4.00
209355	MOLEX 5024390400	4	12.00	6.00
209356	MOLEX 5024390500	5	14.00	8.00
209357	MOLEX 5024390600	6	16.00	10.00
209358	MOLEX 5024390700	7	18.00	12.00	500
209359	MOLEX 5024390800	8	20.00	14.00
209360	MOLEX 5024390900	9	22.00	16.00
209361	MOLEX 5024391000	10	24.00	18.00
209362	MOLEX 5024391200	12	28.00	22.00
209363	MOLEX 5024391300	13	30.00	24.00
209364	MOLEX 5024391400	14	32.00	26.00
209365	MOLEX 5024391500	15	34.00	28.00

Вилка SMD однорядная вертикальная с монтажной крышкой, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
209366	MOLEX 5024430260	2	8.00	2.00	6.00	6.80	650
209367	MOLEX 5024430360	3	10.00	4.00	8.00	8.80
209368	MOLEX 5024430460	4	12.00	6.00	10.00	10.80
209369	MOLEX 5024430560	5	14.00	8.00	12.00	12.80
209370	MOLEX 5024430660	6	16.00	10.00	14.00	6.00
209371	MOLEX 5024430760	7	18.00	12.00	16.00	6.00
209372	MOLEX 5024430860	8	20.00	14.00	18.00	6.00
209373	MOLEX 5024430960	9	22.00	16.00	20.00	6.00
209374	MOLEX 5024431260	12	28.00	22.00	26.00	6.00
209375	MOLEX 5024431360	13	30.00	24.00	28.00	6.00
209376	MOLEX 5024431460	14	32.00	26.00	30.00	6.00
209377	MOLEX 5024431560	15	34.00	28.00	32.00	6.00

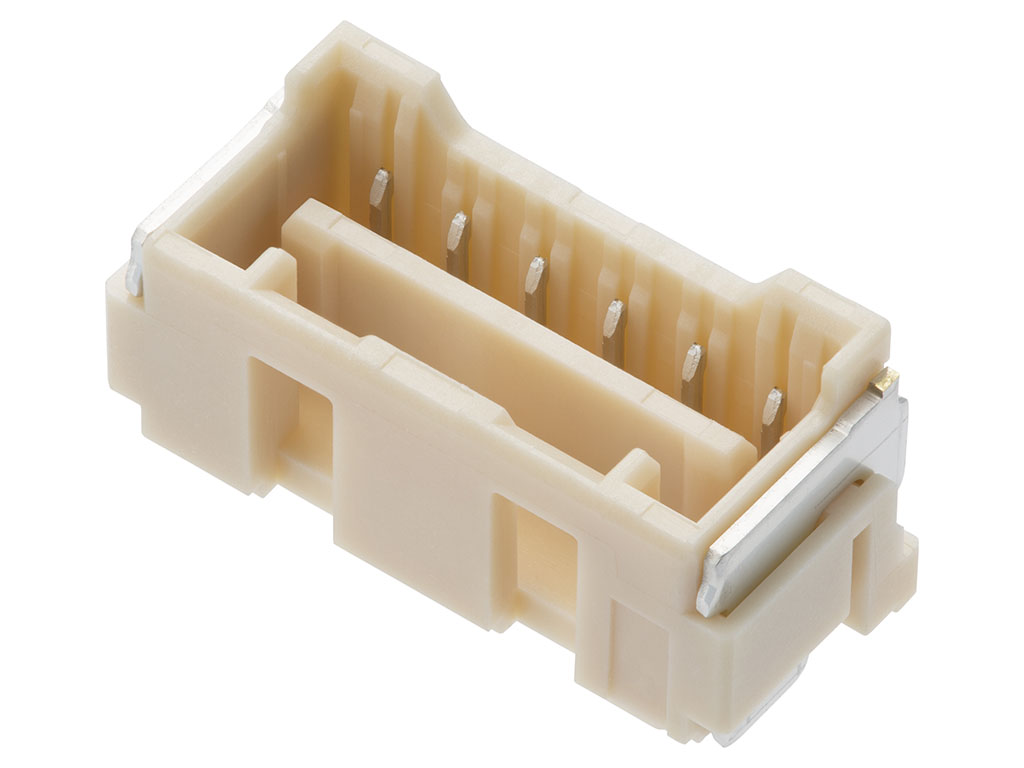

Вилка SMD однорядная вертикальная, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
209378	MOLEX 5024430270	2	8.00	2.00	6.00	6.80	650
209379	MOLEX 5024430370	3	10.00	4.00	8.00	8.80
209380	MOLEX 5024430470	4	12.00	6.00	10.00	10.80
209381	MOLEX 5024430570	5	14.00	8.00	12.00	12.80
209382	MOLEX 5024430670	6	16.00	10.00	14.00	6.00
209383	MOLEX 5024430770	7	18.00	12.00	16.00	6.00
209384	MOLEX 5024430870	8	20.00	14.00	18.00	6.00
209385	MOLEX 5024430970	9	22.00	16.00	20.00	6.00
209386	MOLEX 5024431270	12	28.00	22.00	26.00	6.00
209387	MOLEX 5024431370	13	30.00	24.00	28.00	6.00
209388	MOLEX 5024431470	14	32.00	26.00	30.00	6.00
209389	MOLEX 5024431570	15	34.00	28.00	32.00	6.00

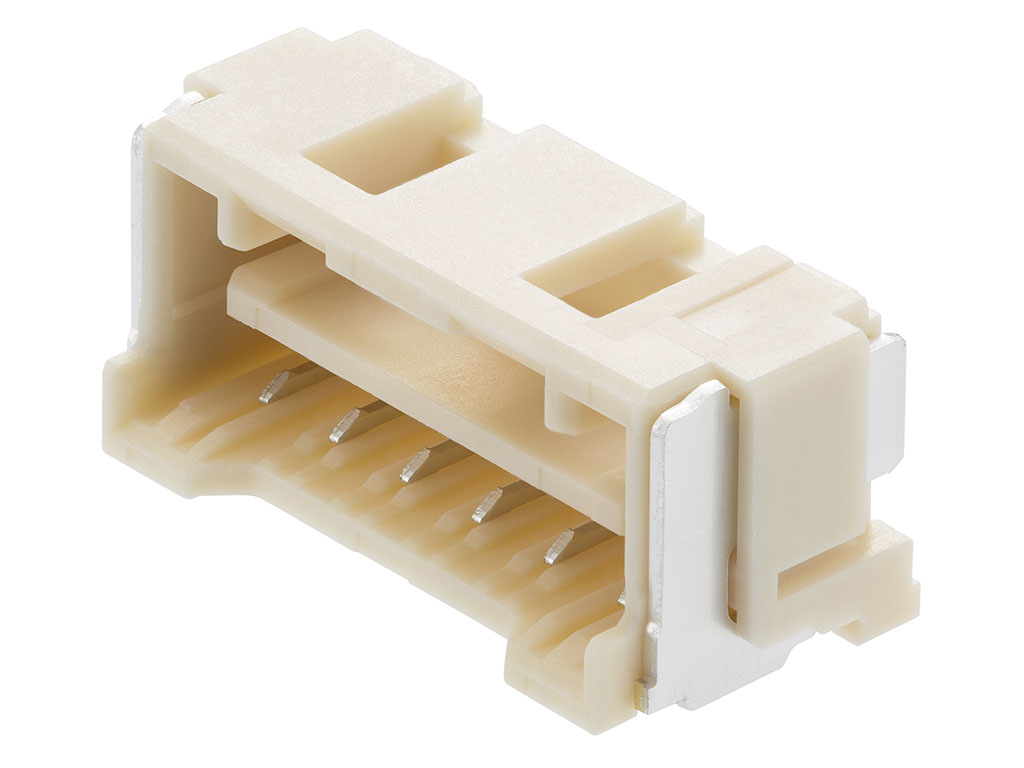

Вилка SMD однорядная горизонтальная, цвет натуральный

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
209390	MOLEX 5024940270	2	8.00	2.00	6.00	2.80	950
209391	MOLEX 5024940370	3	10.00	4.00	8.00	4.80
209392	MOLEX 5024940470	4	12.00	6.00	10.00	7.60
209393	MOLEX 5024940670	6	16.00	10.00	14.00	4.00
209394	MOLEX 5024940870	8	20.00	14.00	18.00	5.20
209395	MOLEX 5024941070	10	24.00	18.00	22.00	5.20
209396	MOLEX 5024941270	12	28.00	22.00	26.00	5.20
209397	MOLEX 5024941370	13	30.00	24.00	28.00	5.20
209398	MOLEX 5024941470	14	32.00	26.00	30.00	5.20
209399	MOLEX 5024941570	15	34.00	28.00	32.00	9.20
