Pico-Lock2.0 серия

Шаг 2.00 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медный сплав золоченый
корпус: полиамид (PA) UL94V-0 черный

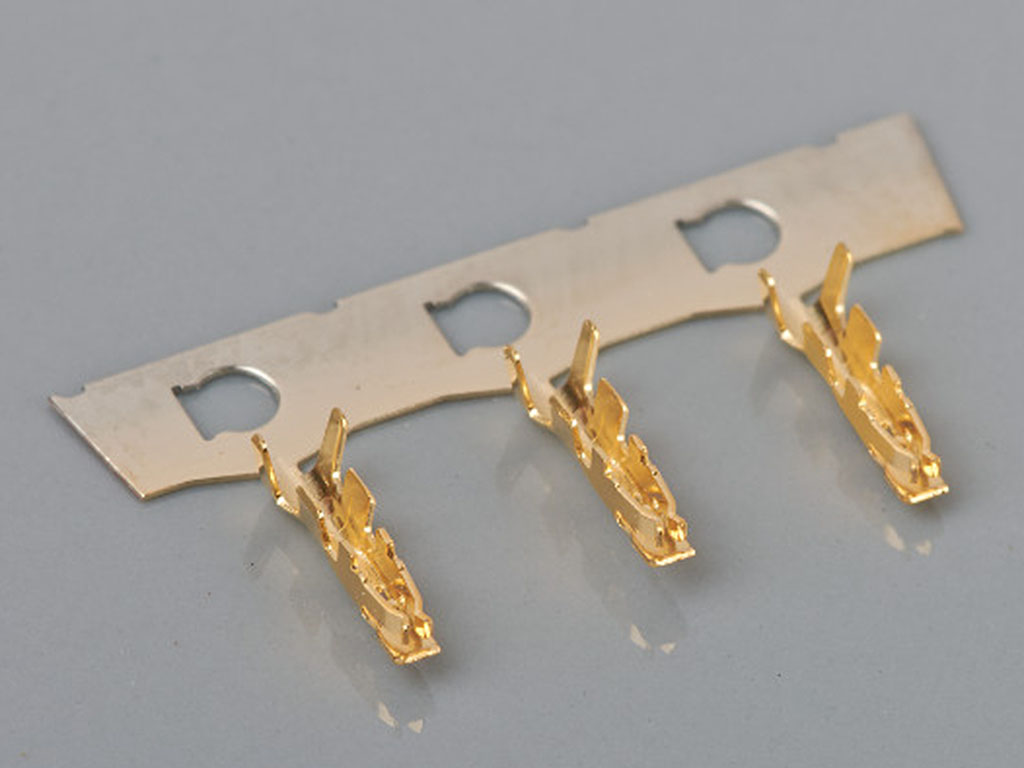

Терминал (контакт)

Код товара	Марка	Провода			Упаковка	Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
221384	MOLEX 2053425028	0,53-0,35	20-22	1.20-1.50	13000	золочение 0.1 мкм
221385	MOLEX 2053425128	0,23-0,15	24-26	0.85-1.30

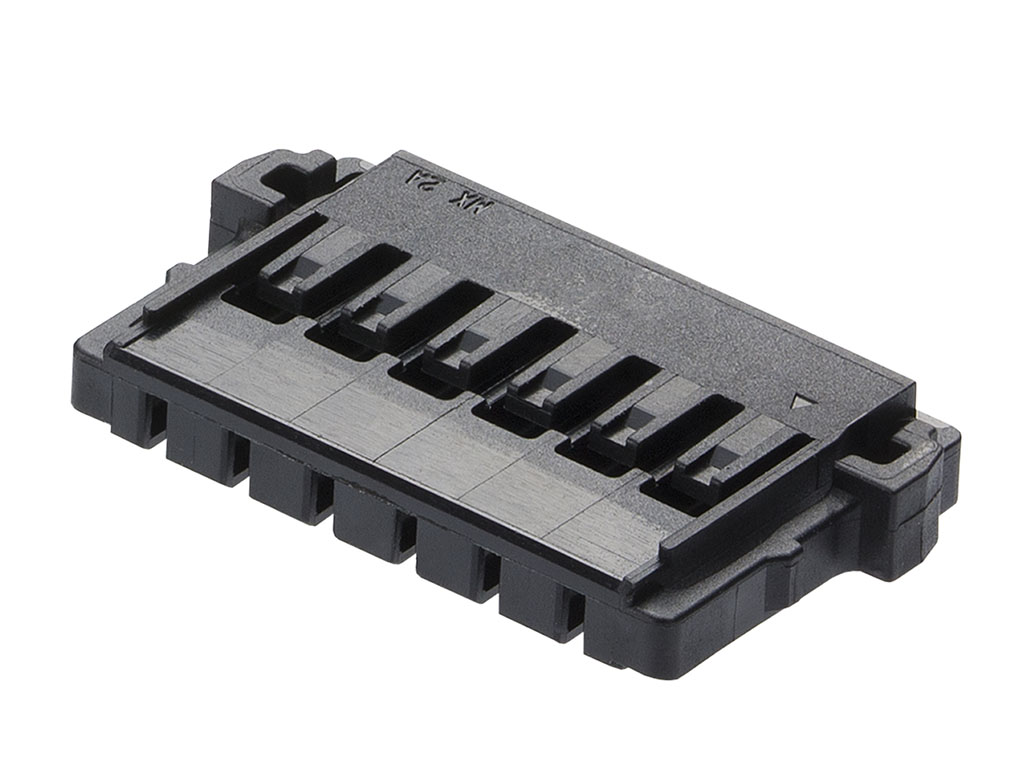

Корпус розетки на кабель

Код товара	Марка	Кол-во контактов	Размеры, мм				Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	Упаковка	Чертеж
221386	MOLEX 2053410202	2	8.55	2.00	7.05	6.55	2000
221387	MOLEX 2053410302	3	10.55	4.00	9.05	8.55	2000
221388	MOLEX 2053410402	4	12.55	6.00	11.05	10.55	1000
221389	MOLEX 2053410502	5	14.55	8.00	13.05	12.55
221390	MOLEX 2053410602	6	16.55	10.00	15.05	14.55

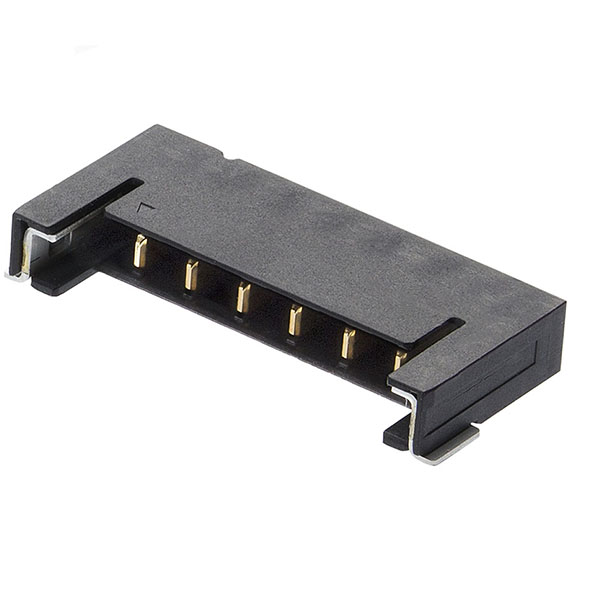

Вилка SMD горизонтальная на плату

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
221391	MOLEX 2053380002	2	7.95	2.00	1800
221392	MOLEX 2053380003	3	9.95	4.00
221393	MOLEX 2053380004	4	11.95	6.00
221394	MOLEX 2053380005	5	13.95	8.00
221395	MOLEX 2053380006	6	15.95	10.00
