Разъемы (соединители) >> Разъемы кабель-плата

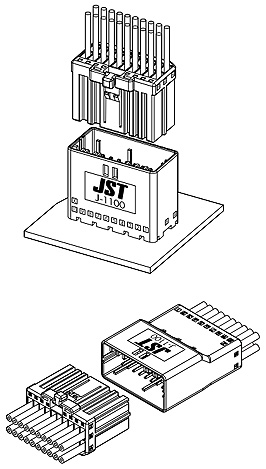

JFA-2.2 серия

Шаг 2.2 мм

Электрические характеристики:
Номинальный ток: 1.5-6.4 A (AC, DC)
Номинальное напряжение: 125 VAC / VDC
Рабочая температура: -55...+105°C
Сопротивление изоляции: >- МОм
Диэлектрическая стойкость: - VAC в течение 1 мин.

PDF

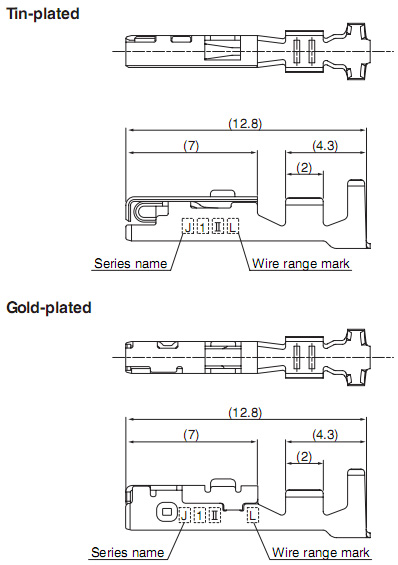

Терминал (контакт) розетки на провод, Фосфористая бронза:
T - лужение;
GC - золочение
SF1F-002T-P0.6

Код товара	Марка	Провода			Упаковка
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка
236467	SF1F-002T-P0.6	0,08-0,22	28-24	0,85-1,43	5000
236468	SF1F-21T-P0.6	0,30-0,82	22-18	1,60-2,10
236469	SF1F-002GC-P0.6	0,08-0,22	28-24	0,85-1,43
236470	SF1F-21GC-P0.6	0,30-0,82	22-18	1,60-2,10

Материал:
Фосфористая бронза:
T - лужение;
GC - золочение
SF1F-002T-P0.6

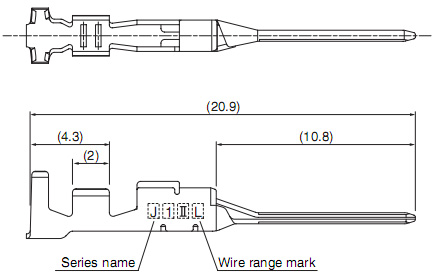

Терминал (контакт) вилки на провод, Фосфористая бронза:
T - лужение;
GC - золочение
SF1M-002T-M0.6A

Код товара	Марка	Провода			Упаковка
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка
236471	SF1M-002T-M0.6A	0,08-0,22	28-24	0,85-1,43	5000
236472	SF1M-21T-M0.6A	0,30-0,82	22-18	1,60-2,10
236473	SF1M-002GC-M0.6A	0,08-0,22	28-24	0,85-1,43
236474	SF1M-21GC-M0.6A	0,30-0,82	22-18	1,60-2,10

Материал:
Фосфористая бронза:
T - лужение;
GC - золочение
SF1M-002T-M0.6A

, Стеклонаполненный PBT, UL94V-0, черный

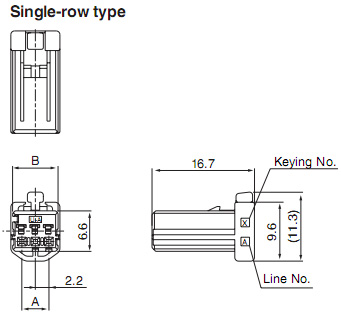

J11SF-03V-KX

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
			A	B
236475	J11SF-03V-KX	3	4.4	7.4	1200
236476	J11SF-03V-KY	3	4.4	7.4

Материал:
Стеклонаполненный PBT, UL94V-0, черный
J11SF-03V-KX

, Стеклонаполненный PBT, UL94V-0, черный

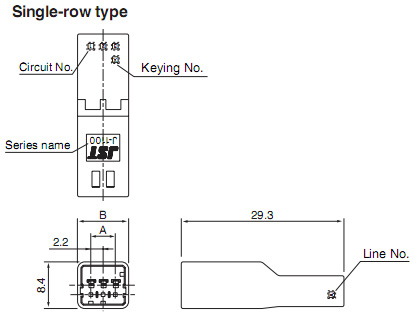

J11SFM-03V-KX

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
			A	B
236477	J11SFM-03V-KX	3	4.4	9.2	500
236478	J11SFM-03V-KY	3	4.4	9.2

Материал:
Стеклонаполненный PBT, UL94V-0, черный
J11SFM-03V-KX

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав:
T - луженый,
GW - золоченый

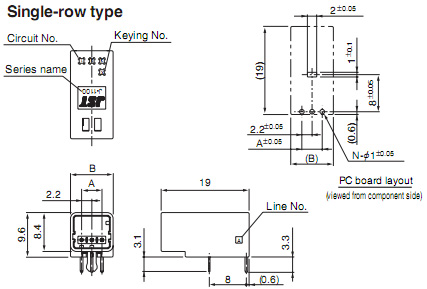

B03B-J11SK-TXR

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
236479	B03B-J11SK-TXR	3	4.4	9.2	625
236480	B03B-J11SK-TYR	3	4.4	9.2
236481	B03B-J11SK-GWXR	3	4.4	9.2
236482	B03B-J11SK-GWYR	3	4.4	9.2

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав:
T - луженый,
GW - золоченый
B03B-J11SK-TXR

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав:
T - луженый,
GW - золоченый

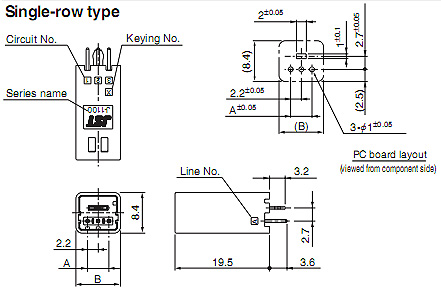

S03B-J11SK-TXR

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
236483	S03B-J11SK-TXR	3	4.4	9.2	600
236484	S03B-J11SK-TYR	3	4.4	9.2
236485	S03B-J11SK-GWXR	3	4.4	9.2
236486	S03B-J11SK-GWYR	3	4.4	9.2

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав:
T - луженый,
GW - золоченый
S03B-J11SK-TXR

, Стеклонаполненный PBT, UL94V-0, черный

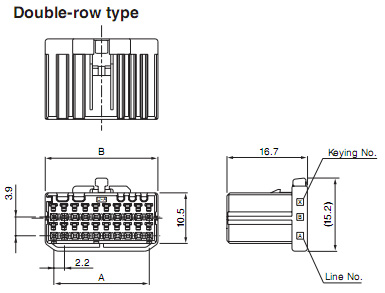

J11DF-06V-KX

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
236487	J11DF-06V-KX	6	4.4	8.0	800
236488	J11DF-06V-KY	6	4.4	8.0	800
236489	J11DF-08V-KX	8	6.6	10.2	500
236490	J11DF-08V-KY	8	6.6	10.2	500
236491	J11DF-12V-KX	12	11.0	14.6	400
236492	J11DF-12V-KY	12	11.0	14.6	400
236493	J11DF-20V-KX	20	19.8	23.4	250
236494	J11DF-20V-KY	20	19.8	23.4	250
236495	J11DF-22V-KX	22	22.0	25.6	—
236496	J11DF-22V-KY	22	22.0	25.6
236497	J11DF-26V-KX	26	26.4	30.0
236498	J11DF-26V-KY	26	26.4	30.0
236499	J11DF-30V-KX	30	30.8	34.4
236500	J11DF-30V-KY	30	30.8	34.4

Материал:
Стеклонаполненный PBT, UL94V-0, черный
J11DF-06V-KX

, Стеклонаполненный PBT, UL94V-0, черный

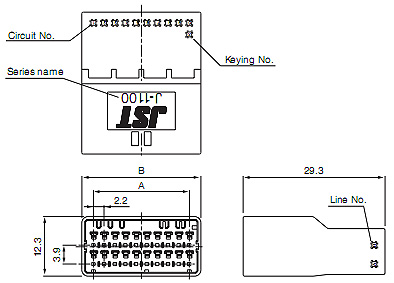

J11DFM-06V-KX

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка
Код товара	Марка	Кол-во контактов	A	B	Упаковка
236501	J11DFM-06V-KX	6	4.4	9.2	400
236502	J11DFM-08V-KX	8	6.6	11.4	300
236503	J11DFM-12V-KX	12	11.0	15.8	200
236504	J11DFM-20V-KX	20	19.8	24.6	150

Материал:
Стеклонаполненный PBT, UL94V-0, черный
J11DFM-06V-KX

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав луженый
B06B-J11DK-TXR

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка
236505	B06B-J11DK-TXR	6	4.4	9.2	—	500
236506	B06B-J11DK-TYR	6	4.4	9.2	—	500
236507	B08B-J11DK-TXR	8	6.6	11.4	4.4	400
236508	B08B-J11DK-TYR	8	6.6	11.4	4.4	400
236509	B12B-J11DK-TXR	12	11.0	15.8	8.8	280
236510	B12B-J11DK-TYR	12	11.0	15.8	8.8	280
236511	B20B-J11DK-TXR	20	19.8	24.6	17.6	180
236512	B20B-J11DK-TYR	20	19.8	24.6	17.6	180
236513	B22B-J11DK-TXR	22	22.0	26.8	19.8	—
236514	B22B-J11DK-TYR	22	22.0	26.8	19.8
236515	B26B-J11DK-TXR	26	26.4	31.2	24.2
236516	B26B-J11DK-TYR	26	26.4	31.2	24.2
236517	B30B-J11DK-TXR	30	30.8	35.6	28.6
236518	B30B-J11DK-TYR	30	30.8	35.6	28.6

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав луженый
B06B-J11DK-TXR

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав золоченый
B06B-J11DK-GWXR

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка
236519	B06B-J11DK-GWXR	6	4.4	9.2	—	500
236520	B06B-J11DK-GWYR	6	4.4	9.2	—	500
236521	B08B-J11DK-GWXR	8	6.6	11.4	4.4	400
236522	B08B-J11DK-GWYR	8	6.6	11.4	4.4	400
236523	B12B-J11DK-GWXR	12	11.0	15.8	8.8	280
236524	B12B-J11DK-GWYR	12	11.0	15.8	8.8	280
236525	B20B-J11DK-GWXR	20	19.8	24.6	17.6	180
236526	B20B-J11DK-GWYR	20	19.8	24.6	17.6	180
236527	B22B-J11DK-GWXR	22	22.0	26.8	19.8	—
236528	B22B-J11DK-GWYR	22	22.0	26.8	19.8
236529	B26B-J11DK-GWXR	26	26.4	31.2	24.2
236530	B26B-J11DK-GWYR	26	26.4	31.2	24.2
236531	B30B-J11DK-GWXR	30	30.8	35.6	28.6
236532	B30B-J11DK-GWYR	30	30.8	35.6	28.6

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав золоченый
B06B-J11DK-GWXR

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав луженый
S06B-J11DK-TXR

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка
236533	S06B-J11DK-TXR	6	4.4	9.2	—	375
236534	S06B-J11DK-TYR	6	4.4	9.2	—	375
236535	S08B-J11DK-TXR	8	6.6	11.4	—	300
236536	S08B-J11DK-TYR	8	6.6	11.4	—	300
236537	S12B-J11DK-TXR	12	11.0	15.8	8.8	225
236538	S12B-J11DK-TYR	12	11.0	15.8	8.8	225
236539	S20B-J11DK-TXR	20	19.8	24.6	17.6	135
236540	S20B-J11DK-TYR	20	19.8	24.6	17.6	135

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав луженый
S06B-J11DK-TXR

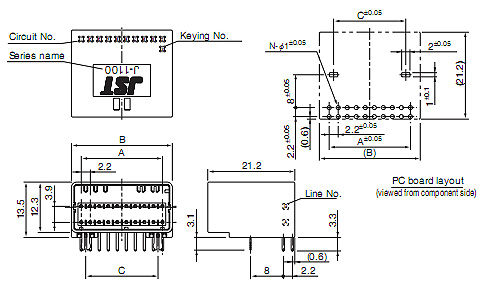

, Стеклонаполненный PBT, UL94V-0, черный/медный сплав золоченый
S06B-J11DK-GWXR

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка
236541	S06B-J11DK-GWXR	6	4.4	9.2	—	375
236542	S06B-J11DK-GWYR	6	4.4	9.2	—	375
236543	S08B-J11DK-GWXR	8	6.6	11.4	—	300
236544	S08B-J11DK-GWYR	8	6.6	11.4	—	300
236545	S12B-J11DK-GWXR	12	11.0	15.8	8.8	225
236546	S12B-J11DK-GWYR	12	11.0	15.8	8.8	225
236547	S20B-J11DK-GWXR	20	19.8	24.6	17.6	135
236548	S20B-J11DK-GWYR	20	19.8	24.6	17.6	135

Материал:
Стеклонаполненный PBT, UL94V-0, черный/медный сплав золоченый
S06B-J11DK-GWXR
