Соединители кабель-плата

Шаг 2,54 мм

Серия 2226 - розетка на кабель

Марка

2226A-XX (BLS-XxXX) - однорядная розетка на кабель

2226B-XX (BLD-XxXX) - двухрядная розетка на кабель

Электрические характеристики:
Максимальный ток: 3 А
Максимальное переменное напряжение: 250 В
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость:
переменное напряжение 1000В в течение 1 мин.
Рабочая температура: -25...+125°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза, луженая оловом

2226	B	-	40
1	2		3

1) серия:
     2226
2) тип:
     A: однорядная
     B: двухрядная
3) количество контактов
   однорядн.: 1-40
   двурядн.: 2-80

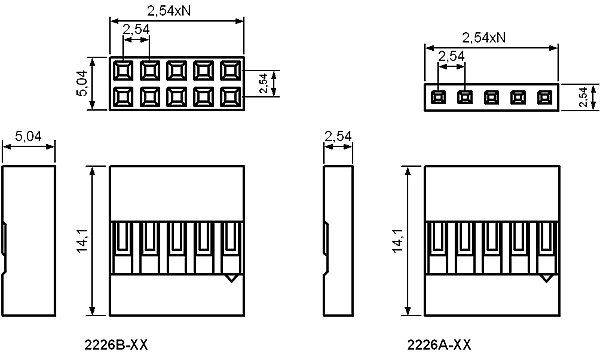

чертеж
