| Разъемы (соединители) >> Разъемы кабель-плата |

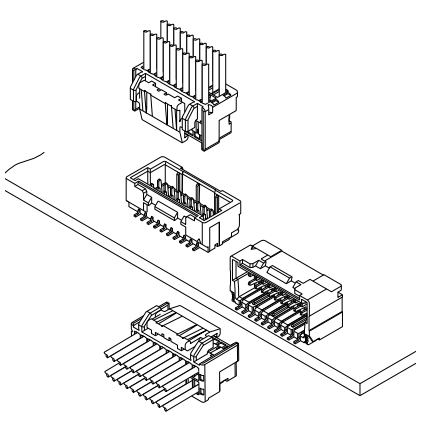

NSHD серия
Шаг 1,0 мм
|

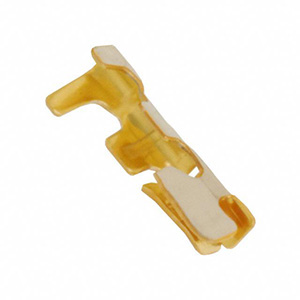

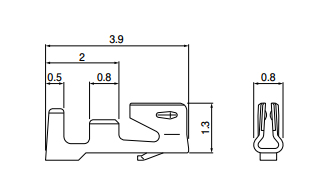

Терминал (контакт)
Медный сплав, луженый
|
| 81452 |
SNSHD-003T-P0.2 |
0,032-0,08 |
32-28 |
0,4-0,8 |
23000 |
 |
|
|

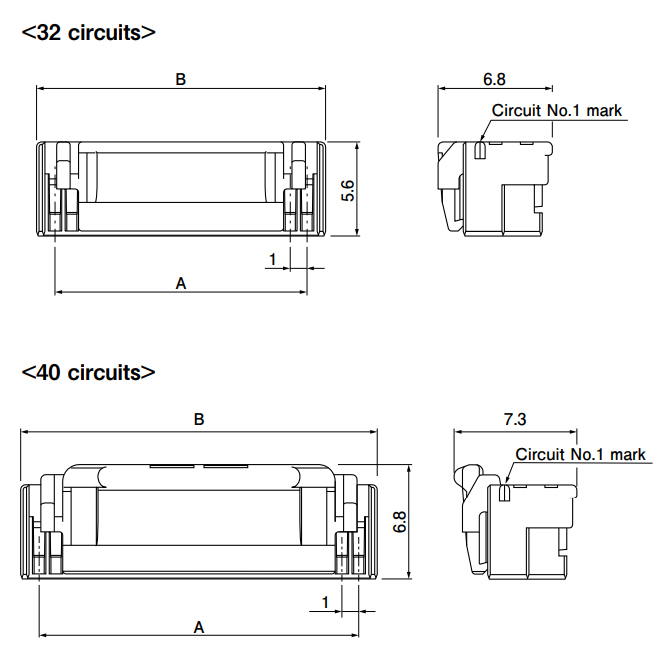

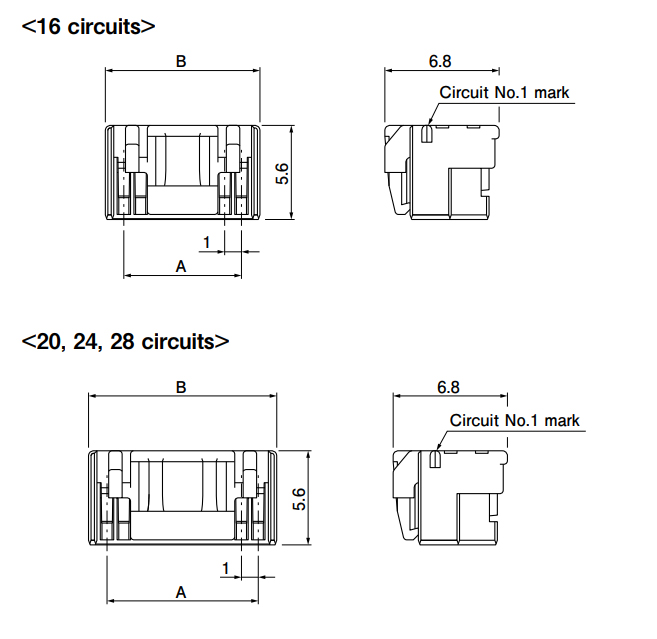

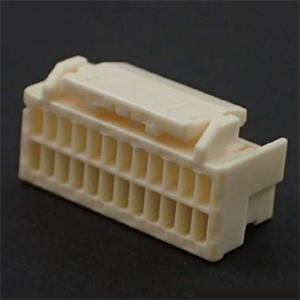

Корпус розетки на кабель
PBT, UL94V-0, цвет натуральный
|
| 81453 |
NSHDR-16V-Z |
16 |
7 |
9,2 |
2500 |
 |
| 81454 |
NSHDR-20V-Z |
20 |
9 |
11,2 |
2000 |
| 81455 |
NSHDR-24V-Z |
24 |
11 |
13,2 |
1500 |
| 81456 |
NSHDR-28V-Z |
28 |
13 |
15,2 |
1000 |
| 81457 |
NSHDR-32V-1-Z |
32 |
15 |
17,2 |
 |
| 81458 |
NSHDR-40V-2-Z |
40 |
19 |
21,2 |
900 |
|
|

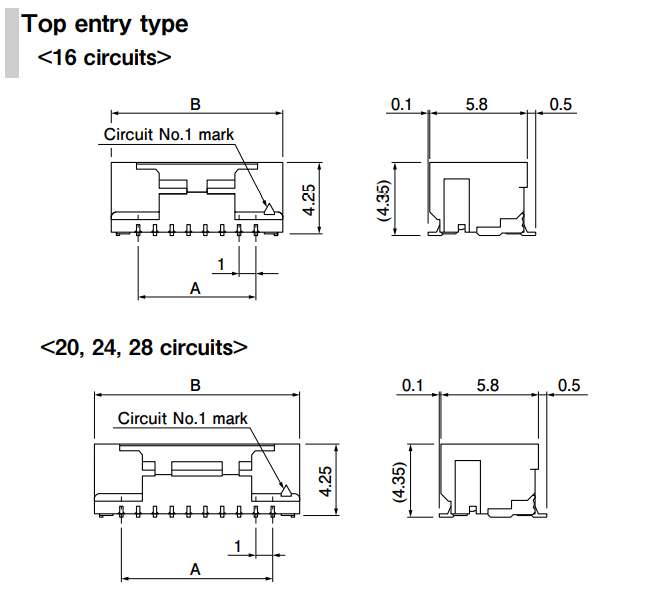

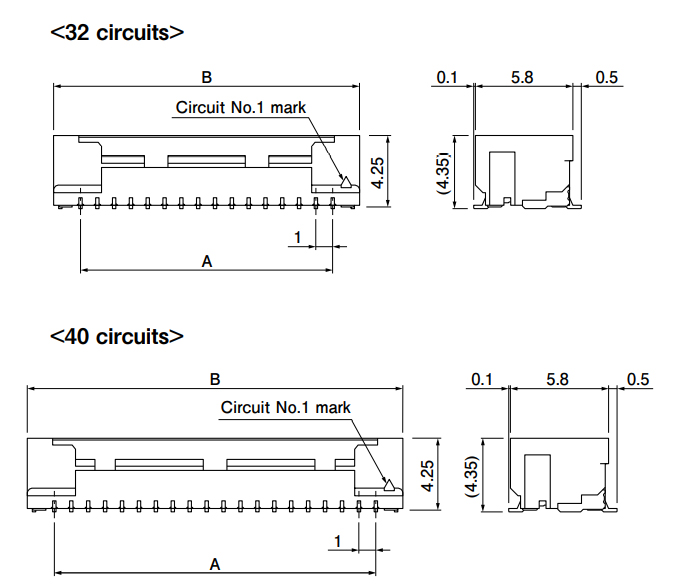

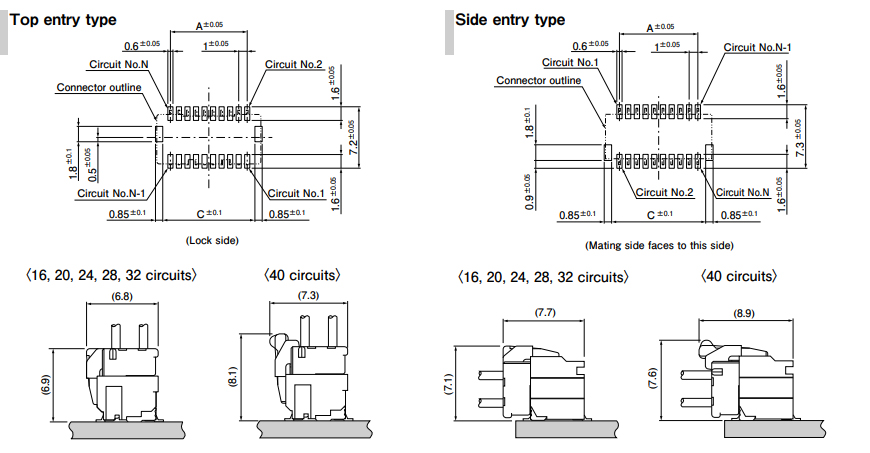

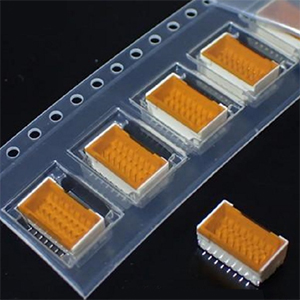

Вилка вертикальная на плату
Контакт: Медный сплав, покрытый медью, луженый
Корпус: Полиамидная смола, UL94V-0, цвет натуральный
|
| 81459 |
BM16B-NSHDZS-TFT |
16 |
7 |
10,2 |
8,8 |
1600 |
 |
| 81460 |
BM20B-NSHDZS-TFT |
20 |
9 |
12,2 |
10,8 |
| 81461 |
BM24B-NSHDZS-TFT |
24 |
11 |
14,2 |
12,8 |
| 81462 |
BM28B-NSHDZS-TFT |
28 |
13 |
16,2 |
14,8 |
| 81463 |
BM32B-NSHDZS-1-TFT |
32 |
15 |
18,2 |
16,8 |
 |
| 81464 |
BM40B-NSHDZS-1-TFT |
40 |
19 |
22,2 |
20,8 |
|
|

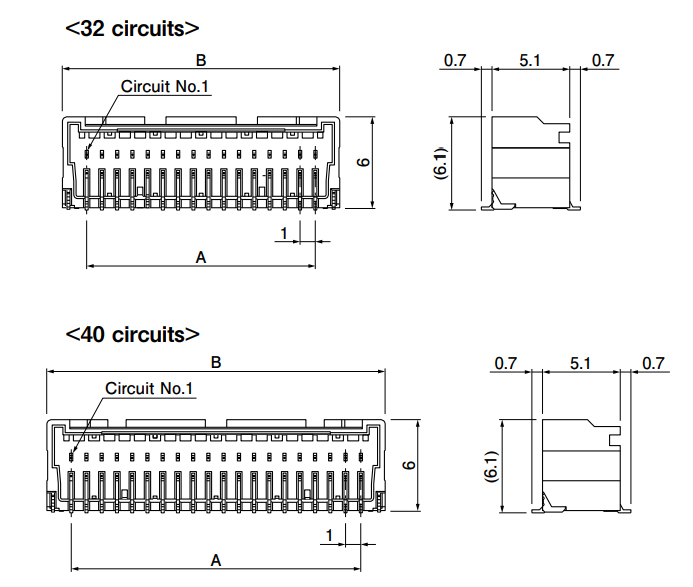

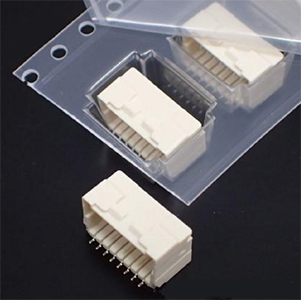

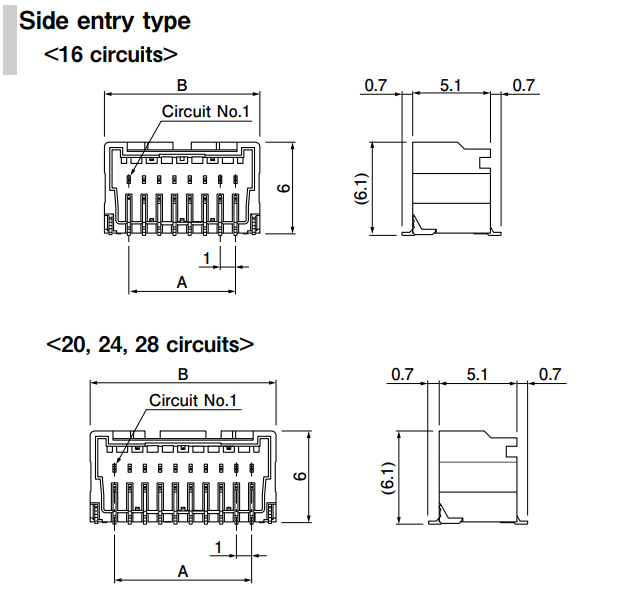

Вилка горизонтальная на плату
Контакт: Медный сплав, покрытый медью, луженый
Корпус: Полиамидная смола, UL94V-0, цвет натуральный
Вкладка припоя: Медный сплав, луженый
|
| 81465 |
SM16B-NSHDZS-TF |
16 |
7 |
10,2 |
8,8 |
1000 |
 |
| 81466 |
SM20B-NSHDZS-TF |
20 |
9 |
12,2 |
10,8 |
| 81467 |
SM24B-NSHDZS-TF |
24 |
11 |
14,2 |
12,8 |
| 81468 |
SM28B-NSHDZS-TF |
28 |
13 |
16,2 |
14,8 |
| 81469 |
SM32B-NSHDZS-1-TF |
32 |
15 |
18,2 |
16,8 |
 |
| 81470 |
SM40B-NSHDZS-1-TF |
40 |
19 |
22,2 |
20,8 |
|
|
|
|
|
