Переключатели движковые (Slide)
|
Серия SS (2P3T)
стр. 1 [2] 3
4 5
6 7
8
Спецификация:
Сопротивление изоляции: >100 МОм при 500В пост.
Противостояние напряжению: 500В перем. в течение 1 минуты
Ресурс: 10 000 циклов |
При заказе необходимо указывать длину токателя!!!

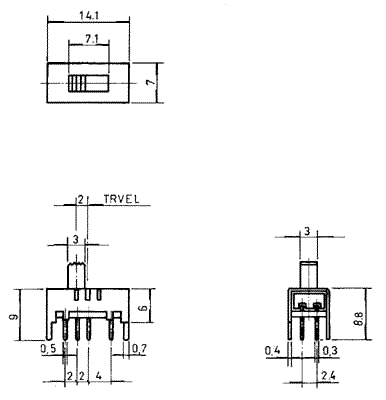

SS23D15 |
![SS23D15, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d15.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
|
GBP
GEG |
|

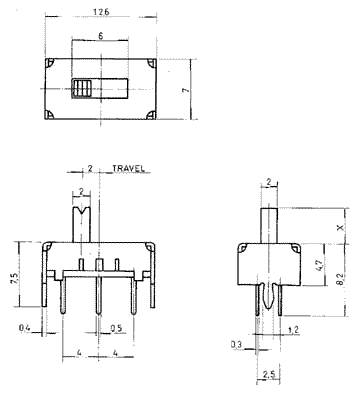

SS23D16 |
![SS23D16, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d16.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
|
GEE
PGB
VAC |
|

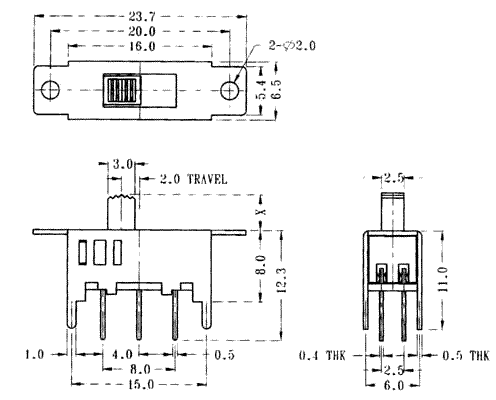

SS23D21 |
![SS23D21, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d21.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic2.gif) |
GDV
TAH
GEJ |
|

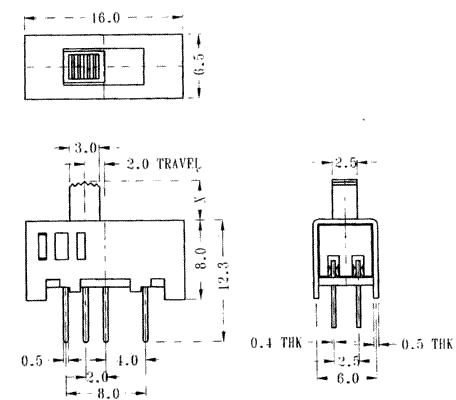

SS23D23 |
![SS23D23, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d23.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic2.gif) |
GEE
PGB
VAC |
|

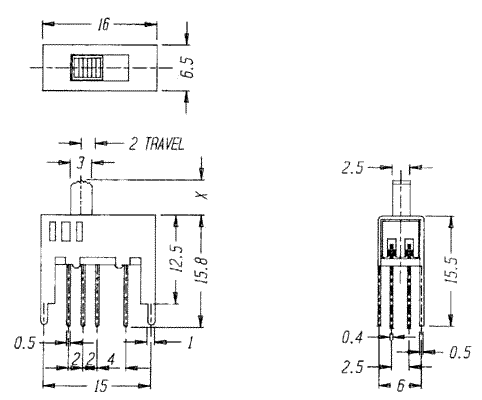

SS23D24 |
![SS23D24, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d24.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic7.gif) |
GDV
TAH
GEJ |
|

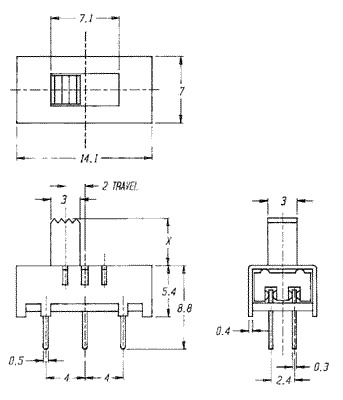

SS23D25 |
![SS23D25, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d25.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic7.gif) |
GBP
GEG |
|

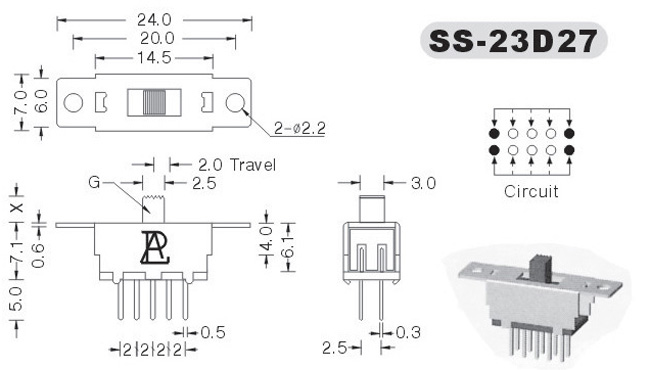

SS23D27 |
![SS23D27, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d27.jpg) |
2P3T
0,3А 50В DC |
![](/cataloguenew/switches/slide/images/prints/ss23/ss23d27_shema.jpg) |
|
|
SS23D28 |
![SS23D28, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d28.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic8.gif) |
GBC |
|

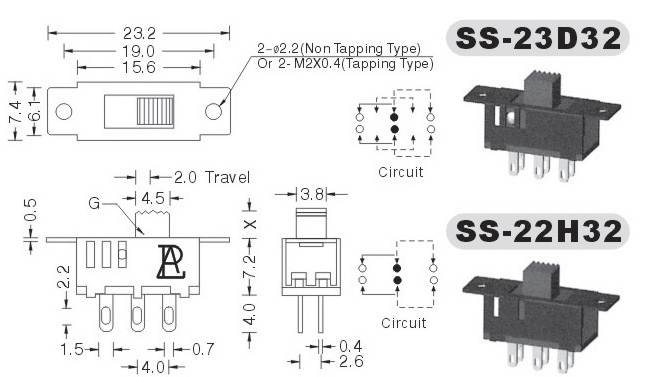

SS23D32 |
![SS23D32, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23d32.jpg) |
2P3T
0,3А 50В DC |
![](/cataloguenew/switches/slide/images/prints/ss23/ss23d32_shema.jpg) |
|
|
SS23E01 |
![SS23E01, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23e01.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic7.gif) |
MXD
ATA
NYA
GDB |
|
стр. 1 [2] 3
4 5
6 7
8
|
|
|
|
