Переключатели движковые (Slide) |
Серия SS (2P3T)
стр.
1
2
3
4
[5]
6
7
8
Спецификация:
Сопротивление изоляции: >100 МОм при 500В пост.
Противостояние напряжению: 500В перем. в течение 1 минуты
Ресурс: 10 000 циклов
|
При заказе необходимо указывать длину токателя!!!

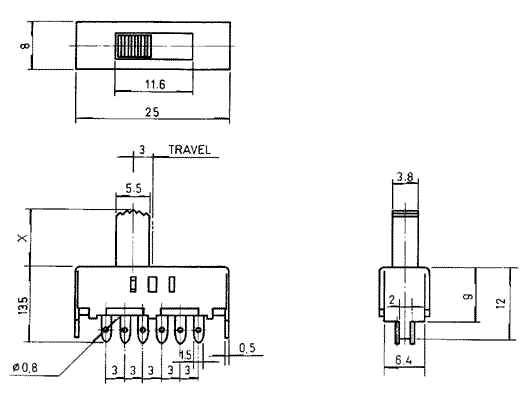

SS23F08
|
![SS23F08, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f08.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|

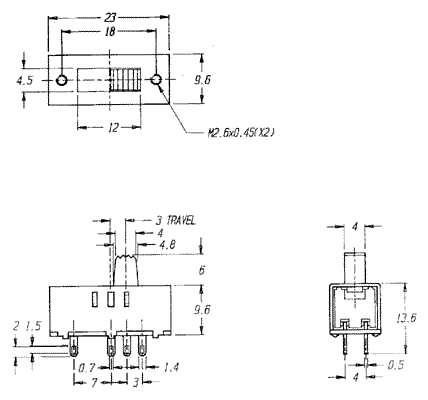

SS23F09
|
![SS23F09, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f09.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic14.gif) |
GAJ |
|

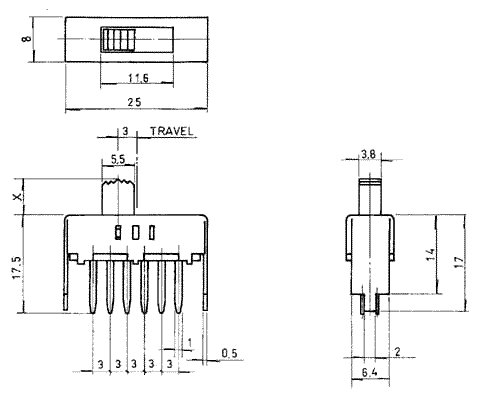

SS23F11
|
![SS23F11, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f11.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|

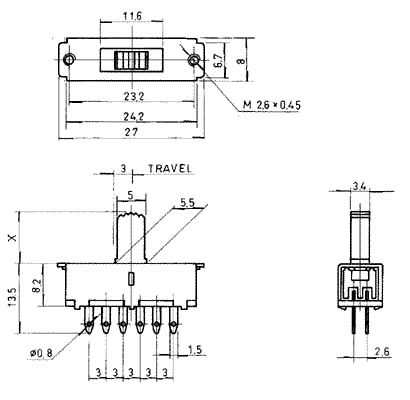

SS23F12
|
![SS23F12, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f12.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic11.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|
SS23F15
|
![SS23F15, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f15.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic13.gif) |
GBI
GBN
NTE
|
|
SS23F16
|
![SS23F16, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f16.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|

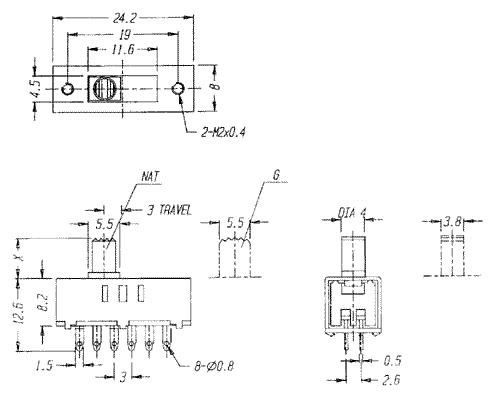

SS23F20
|
![SS23F20, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f20.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|

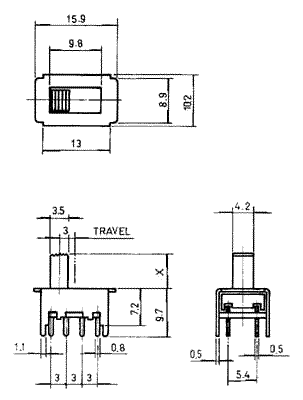

SS23F23
|
![SS23F23, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f23.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic13.gif) |
GBI
GBN
NTE
|
|

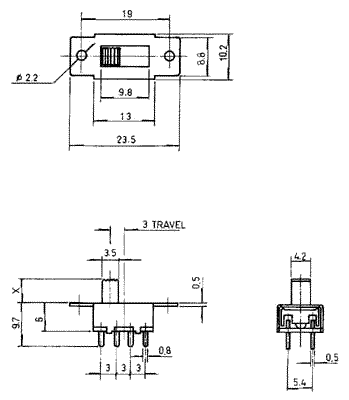

SS23F24
|
![SS23F24, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f24.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic13.gif) |
GBI
GBN
NTE
|
|

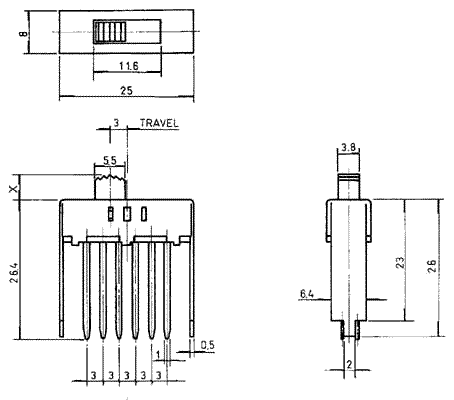

SS23F25
|
![SS23F25, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f25.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB
TAP
GDI
GDU
NYA
ATA
GBL
TAY |
|
стр.
1
2
3
4
[5]
6
7
8
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
