Переключатели движковые (Slide) |
Серия SS (2P3T)
стр.
1
2
3
[4]
5
6
7
8
Спецификация:
Сопротивление изоляции: >100 МОм при 500В пост.
Противостояние напряжению: 500В перем. в течение 1 минуты
Ресурс: 10 000 циклов
|
При заказе необходимо указывать длину токателя!!!

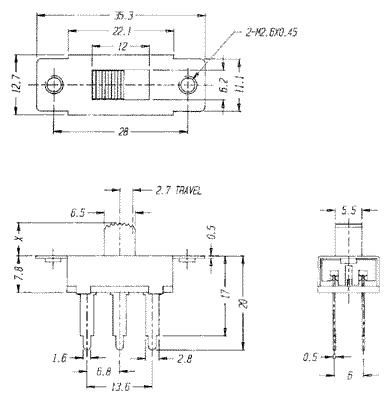

SS23E24 |
![SS23E24, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23e24.jpg) |
2P3T
1,5А 250В AC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic6.gif) |
GDC
TAQ
UBG
GDQ
UBJ
GDY |
|

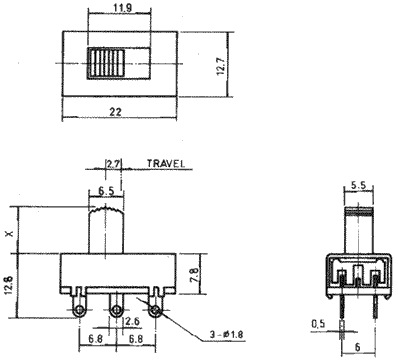

SS23E26 |
![SS23E26, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23e26.jpg) |
2P3T
1,5А 250В AC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic6.gif) |
GDC
TAQ
UBG
GDQ
UBJ
GDY |
|

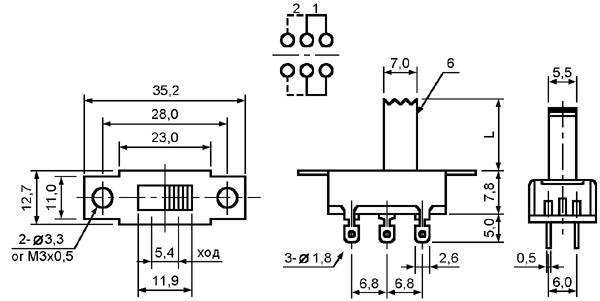

SS23E28 |
![SS23E28, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23e28.jpg) |
2P3T
1,5A 250В AC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
|
GDC
TAQ
UBG
GDQ
UBJ
GDY |
|

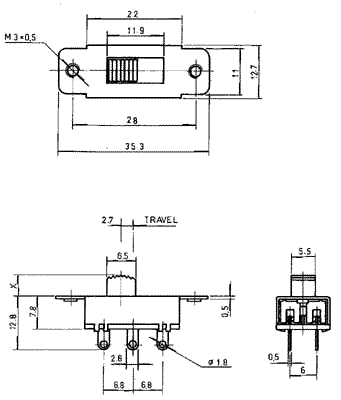

SS23E29 |
![SS23E29, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23e29.jpg) |
2P3T
1,5A 250В AC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
|
GDC
TAQ
UBG
GDQ
UBJ
GDY |
|

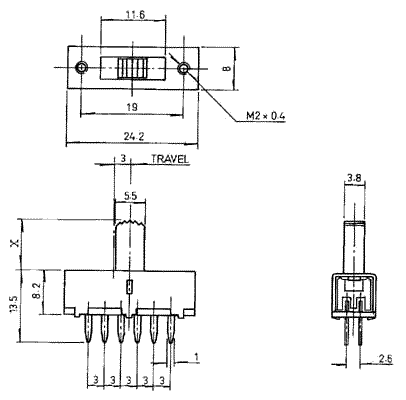

SS23F01 |
![SS23F01, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f01.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
|
MXB TAP
GDI GDU
NYA ATA
GBI TAY |
|
SS23F02 |
![SS23F02, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f02.jpg) |
2P3T
0,5А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
|
MXB TAP
GDI GDU
NYA ATA
GBI TAY |
|

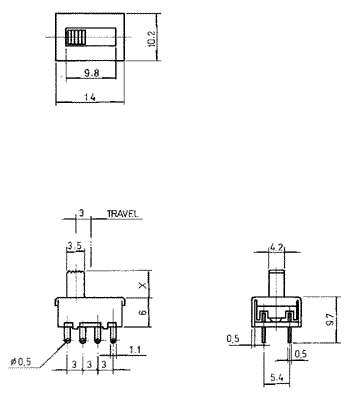

SS23F03 |
![SS23F03, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f03.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic6.gif) |
GBI
GBN
NTE
|
|

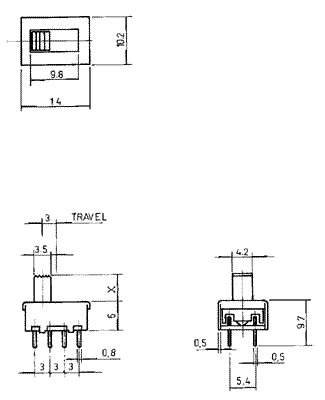

SS23F04 |
![SS23F04, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f04.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
|
GBI
GBN
NTE
|
|
SS23F05 |
![SS23F05, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f05.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВЫКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic6.gif) |
GBI
GBN
NTE
|
|

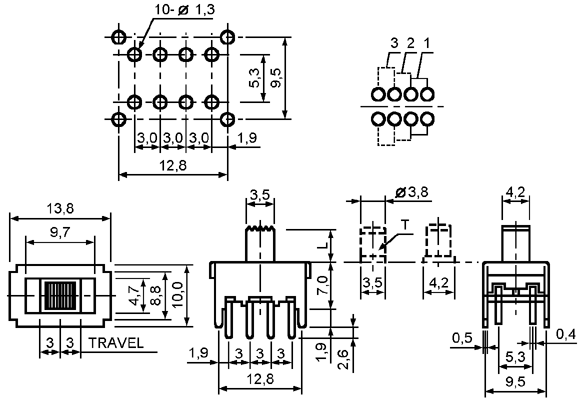

SS23F06 |
![SS23F06, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f06.jpg) |
2P3T
0,3А 50В DC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic13.gif) |
GBI
GBN
NTE |
|

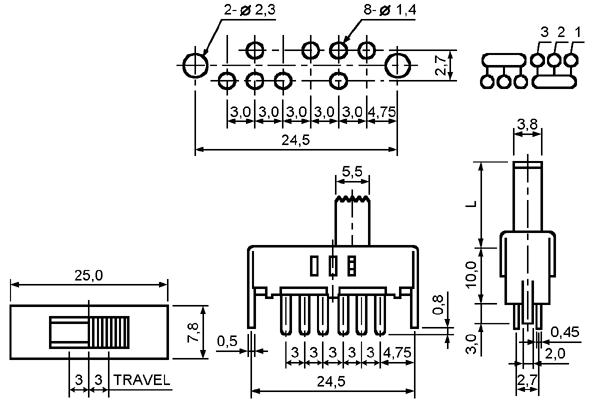

SS23F07 |
![SS23F07, Серия SS (2P3T), Переключатели движковые (Slide)](/cataloguenew/switches/slide/images/ss23/ss23f07.jpg) |
2P3T
1,5А 250В AC
Поз.А |
Средн.поз. |
Поз.B |
ВКЛ |
ВКЛ |
ВКЛ |
|
![](/cataloguenew/switches/slide/images/prints/ss23/ss23_schematic15.gif) |
MXB TAP
GDI GDU
NYA ATA
GBL TAY |
|
стр.
1
2
3
[4]
5
6
7
8
|
|
|
|
|
