Переключатели движковые (Slide)

Серия 250
Миниатюрные движковые переключатели

Серия 250, Миниатюрные движковые переключатели, Переключатели движковые (Slide)
Спецификация:

Сопротивление изоляции: 1000 МОм при 500В пост.
Диэлектрическая стойкость: между контактами 1000V между контактами и нейтральной точкой 2000V действ. при частоте 50Гц
Рабочая температура: -40°C to +85°C
Механический ресурс: 20000 циклов
Пробойная мощность:
     Посеребренные контакты: 1A 250V
     Позолоченые контакты: 10мА 5V
Начальное сопротивление контактов:
     Посеребренные: < 10 мОм
     Позолоченые: 50 мОм

Система обозначений:

H251 A - Q - 3 E -
1 2   3   4 5   6

1 Модель:
H251: SPDT высокий толкатель
F251: SPDT низкий толкатель
H502: DPDT высокий толкатель
F502: DPDT низкий толкатель
2 Шаг выводов:
A: 2,54
B: 5,08
3 Контакты
Q: посеребренные
R: позолоченые
4 Эпоксидное покрытие:
(none): нет
3E: эпоксидная смола
5 RoHS соответствие:
(none): нет
H: RoHS

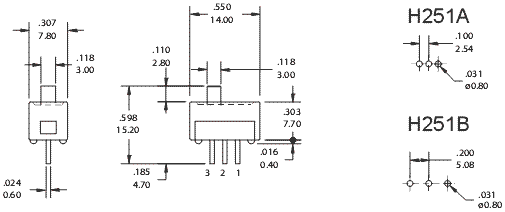

H251A, Серия 250, Миниатюрные движковые переключатели, Переключатели движковые (Slide) SPDT

Марка Шаг
H251A 2,54 ВКЛ НЕТ ВКЛ
H251B 5,08 ВКЛ НЕТ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

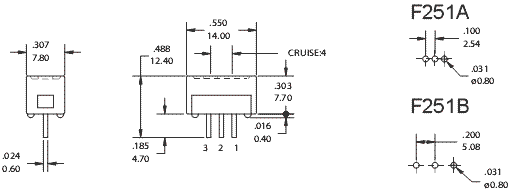

F251A, Серия 250, Миниатюрные движковые переключатели, Переключатели движковые (Slide) SPDT

Марка Шаг
F251A 2,54 ВКЛ НЕТ ВКЛ
F251B 5,08 ВКЛ НЕТ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

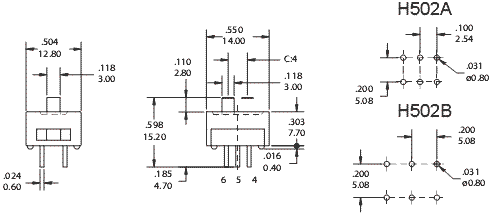

H502A, Серия 250, Миниатюрные движковые переключатели, Переключатели движковые (Slide) DPDT

Марка Шаг
H502A 2,54 ВКЛ НЕТ ВКЛ
H502B 5,08 ВКЛ НЕТ ВКЛ
Коммутация 2-3, 5-6 open 2-1, 5-4
переключатель движковый прямой 2P2T

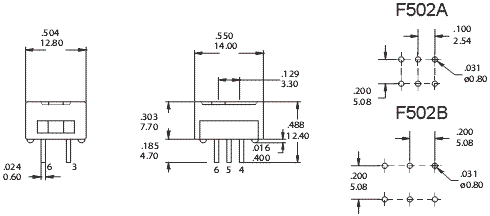

F502A, Серия 250, Миниатюрные движковые переключатели, Переключатели движковые (Slide) DPDT

Марка Шаг
F502A 2,54 ВКЛ НЕТ ВКЛ
F502B 5,08 ВКЛ НЕТ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 2P2T

Материалы

Код Материал контактов Материал выводов Параметры
Q серебрение серебрение 3A при 120V или 28 VDC;
1A при 250 VAC
R золочение поверх никелиования золочение поверх никелиования 0,4VA макс. при 120 VAC или DC макс.
