Переключатели движковые (Slide)

Серия T40-S

Серия T40-S, Переключатели движковые (Slide)
Спецификация:

Параметры контактов: 3A при 120 VAC или 28 VDC
Электрический ресурс: 30000 циклов при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 VDC, 100 мА
Сопротивление изоляции: 1000 МОм мин.
Диэлектрическая стойкость: 1500 V RMS при нормальном давлении
Рабочая температура: -30°C ... +85°C

Материалы:

Корпус - диалинфталат (DAP)
Толкатель - нейлон
Кожух - латунь, выводы луженые оловом
Контакты и выводы - медный сплав, посеребренный



Система обозначений:

TS-4S -   - C - R -   -
1   2   3   4   5   6

1 Функции:
TS-4S SP ВКЛ-НЕТ-ВКЛ
TS-4AS SP ВКЛ-ВЫКЛ-ВКЛ
TS-6S SP ВКЛ-НЕТ-ВКЛ
TS-6AS SP ВКЛ-ВЫКЛ-ВКЛ
TS-7S DP ВКЛ-НЕТ-ВКЛ
TS-7AS DP ВКЛ-ВЫКЛ-ВКЛ
TS-8S SP ВКЛ-НЕТ-ВКЛ
TS-8AS SP ВКЛ-ВЫКЛ-ВКЛ
2 Длина толкателя, мм:
none: 3,1 (std.)
A2: 4,7
3 Терминал:
С: P.C. (только для TS-4S)
4 Материал контактов:
Q: посеребренный
R: позолоченый
G: золочение поверх серебрения
K: Золочение поверх никелирования
5 Эпоксидное покрытие
входа контактов в корпус:
(none): нет
E: эпоксидная смола
6 RoHS соответствие:
(none): нет
H: RoHS

Марка Внешний вид Параметры Толкатели Чертежи

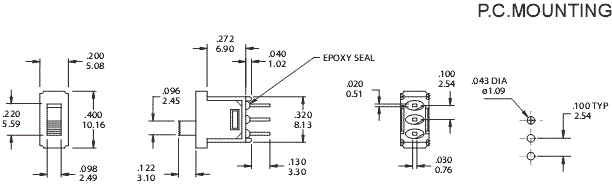

TS-4S, Серия T40-S, Переключатели движковые (Slide) SPDT

Марка
TS-4S ВКЛ НЕТ ВКЛ
TS-4AS ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

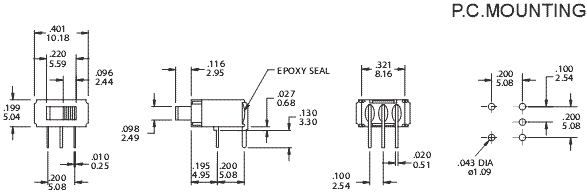

TS-6S, Серия T40-S, Переключатели движковые (Slide) SPDT

Марка
TS-6S ВКЛ НЕТ ВКЛ
TS-6AS ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

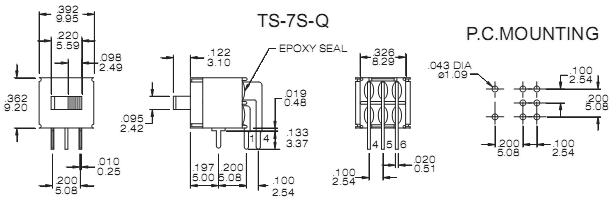

TS-7S, Серия T40-S, Переключатели движковые (Slide) SPDT

Марка
TS-7S ВКЛ НЕТ ВКЛ
TS-7AS ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3, 5-6 open 2-1, 5-4
переключатель движковый прямой 1P2T

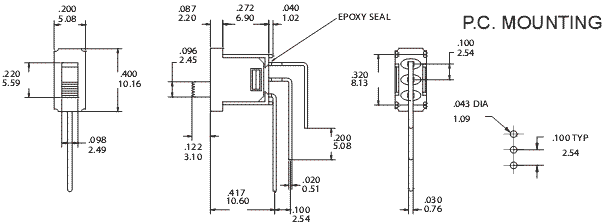

TS-8S, Серия T40-S, Переключатели движковые (Slide) SPDT

Марка
TS-8S ВКЛ НЕТ ВКЛ
TS-8AS ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T



Код Материал контактов Материал выводов Параметры
Q Посеребренный Посеребренный 3A при 120 VAC или 28 VDC
1,5A при 250 VAC
R Золочение поверх никелирования Золочение поверх никелирования 0,4VA макс. при 20 VAC или DC макс.
G Золочение поверх серебрения Золочение поверх серебрения 0,4VA макс. при 20 VAC или DC макс.
3A при 120 VAC или 28 VDC
1,5A при 250 VAC
K Золочение поверх никелирования Лужение поверх никелерования 0,4VA макс. при 20 VAC или DC макс.
