Переключатели движковые (Slide)

Серия T80-S

Серия T80-S, Переключатели движковые (Slide)
Спецификация:

Параметры контактов: 5A при 120 VAС или 28 VDC
                    3A при 250 VAC
Электрический ресурс: 30000 циклов при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 VDC, 100 мА
Сопротивление изоляции: 1000 МОм мин.
Диэлектрическая стойкость: 1500 V RMS при нормальном давлении
Рабочая температура: -30°C ... +85°C

Материалы:

Корпус - диалинфталат (DAP)
Толкатель - нейлон
Кожух - нержавеющая сталь
Контакты и выводы - медный сплав, посеребренный



(A)

Система обозначений:

TS-13 - A1 - 2 - C_   Q - E - S20 - _
1   2   3   4   5   6   7   8

1 Функции:
TS-13: SPDT ВКЛ-НЕТ-ВКЛ
TS-13A: SPDT ВКЛ-ВЫКЛ-(ВКЛ)
TS-14: SPDT ВКЛ-ВЫКЛ-ВКЛ
TS-11: DPDT ВКЛ-НЕТ-ВКЛ
TS-12: DPDT ВКЛ-ВЫКЛ-ВКЛ
2 Длина толкателя, мм:
A1: 5,08
A2: 7,35
A3: 9,40
A4: 3,60
A5: 5,08
A6: 12,32
A7: 4,20
S1: широкий толкатель 4,72
3 Цвет толкателя:
1: белый
2: черный (станд.)
9: серый
4 Выводы:
B: под провод
C: в плату
D: под терминалы
D1: удлиненные 19,05 мм
D3: удлиненные 10,8 мм
5 Материал контактов:
Q: посеребренный
R: позолоченный
G: золочение поверх серебрения
6 Эпоксидное покрытие
входа контактов в корпус:
(none): нет
E: эпоксидная смола
7 Опорная вертикальная корзина:
(none): нет
S20: 8,89 (SPDT)
S20: 10,16 (DPDT)
8 RoHS соответствие:
(none): нет
H: RoHS
(B)

Система обозначений:

TS-13P - A1 - 2 - Q - E - _
1   2   3   4   5   6

1 Функции:
Горизонтальный
угловой
Вертикальный
угловой
Функции
TS-13P TS-13L SPDT ВКЛ-НЕТ-ВКЛ
TS-13PA TS-13LA SPDT ВКЛ-ВЫКЛ-(ВКЛ)
TS-14P TS-14L SPDT ВКЛ-ВЫКЛ-ВКЛ
TS-11P TS-11L DPDT ВКЛ-НЕТ-ВКЛ
TS-12P TS-12L DPDT ВКЛ-ВЫКЛ-ВКЛ
2 Длина толкателя, мм:
A1: 4,72
A2: 6,96
A3: 8,96
A4: 3,10
A5: 4,72
A6: 11,92
S1: широкий толкатель 4,72
3 Цвет толкателя:
1: белый
2: черный (станд.)
9: серый
4 Материал контактов:
Q: посеребренный
R: позолоченый
G: золочение поверх серебрения
5 Эпоксидное покрытие
входа контактов в корпус:
(none): нет
E: эпоксидная смола
6 RoHS соответствие:
(none): нет
H: RoHS

Марка Внешний вид Параметры Толкатели Чертежи
Прямой

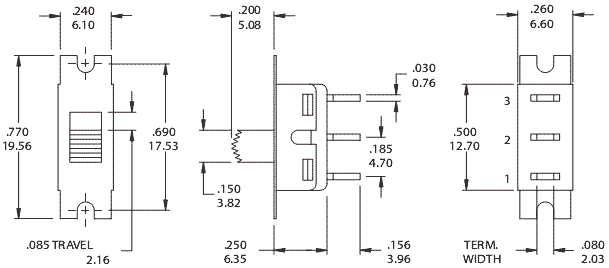

TS-13, Прямой, Серия T80-S, Переключатели движковые (Slide) SPDT

Марка
TS-13 ВКЛ НЕТ ВКЛ
TS-13A (ВКЛ) НЕТ ВКЛ
TS-14 ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

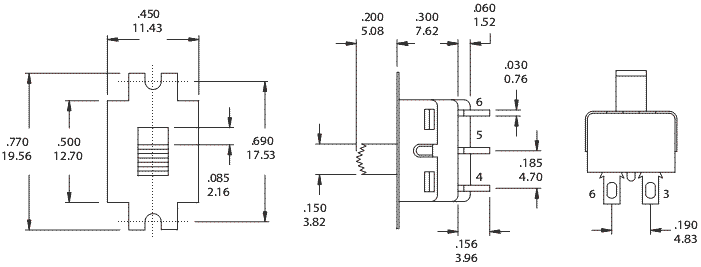

TS-11, Прямой, Серия T80-S, Переключатели движковые (Slide) DPDT

Марка
TS-11 ВКЛ НЕТ ВКЛ
TS-12 ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3
5-6
open 2-1
5-4
переключатель движковый прямой 1P2T

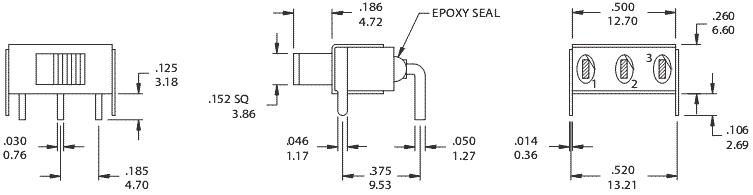

Горизонтальный угловой
TS-13P, Горизонтальный угловой, Серия T80-S, Переключатели движковые (Slide) SPDT

Марка
TS-13P ВКЛ НЕТ ВКЛ
TS-13PA (ВКЛ) НЕТ ВКЛ
TS-14P ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

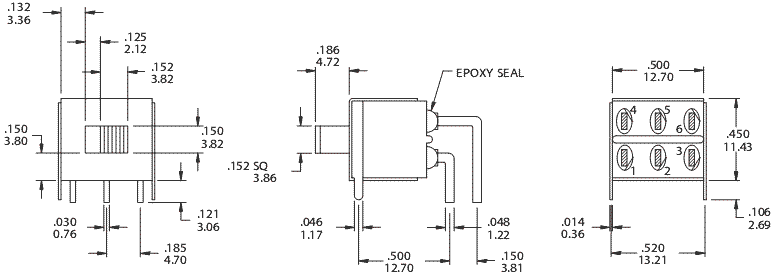

TS-11P, Горизонтальный угловой, Серия T80-S, Переключатели движковые (Slide) DPDT

Марка
TS-11P ВКЛ НЕТ ВКЛ
TS-12P ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3
5-6
open 2-1
5-4
переключатель движковый прямой 1P2T

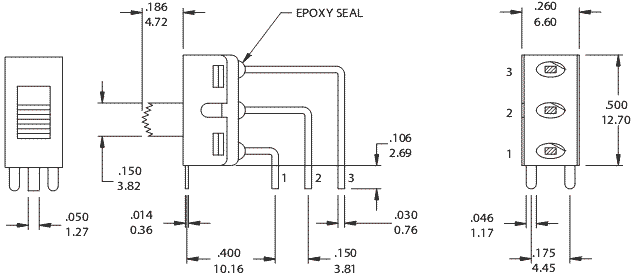

Вертикальный угловой
TS-13L, Вертикальный угловой, Серия T80-S, Переключатели движковые (Slide) SPDT

Марка
TS-13L ВКЛ НЕТ ВКЛ
TS-13LA (ВКЛ) НЕТ ВКЛ
TS-14L ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T

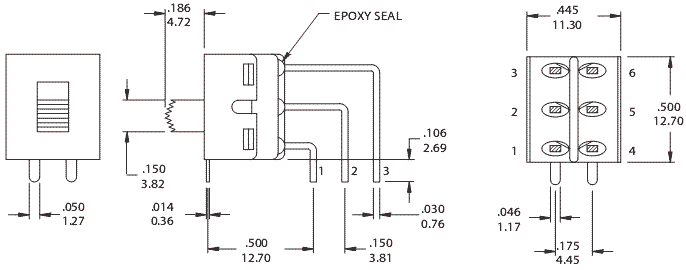

TS-11L, Вертикальный угловой, Серия T80-S, Переключатели движковые (Slide) DPDT

Марка
TS-11L ВКЛ НЕТ ВКЛ
TS-12L ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3
5-6
open 2-1
5-4
переключатель движковый прямой 1P2T
Вертикальный
TS-13L, Вертикальный, Серия T80-S, Переключатели движковые (Slide) SPDT

Марка
TS-13L ВКЛ НЕТ ВКЛ
TS-13LA (ВКЛ) НЕТ ВКЛ
TS-14L ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3 open 2-1
переключатель движковый прямой 1P2T
TS-11L, Вертикальный, Серия T80-S, Переключатели движковые (Slide) DPDT

Марка
TS-11L ВКЛ НЕТ ВКЛ
TS-12L ВКЛ ВЫКЛ ВКЛ
Коммутация 2-3
5-6
open 2-1
5-4
переключатель движковый прямой 1P2T



Опции толкателя

Марка Внешний вид Параметры Толкатели Чертежи
A1

A2
A3
A4

A5


A6
A7


Высота толкателя указана для прямого типа.
Для углового типа высота меньше.

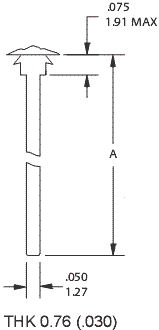

Опции выводов

Марка Внешний вид Параметры Толкатели Чертежи
B под провод



C в плату



D под терминалы


удлиненные

Эпоксидное покрытие входа контактов в корпус

Марка Внешний вид Параметры Толкатели Чертежи
E эпоксидная смола

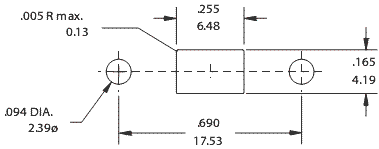

Монтажные размеры в панели

Марка Внешний вид Параметры Толкатели Чертежи
TS-11/TS-13
TS-12/TS-14

Монтажные размеры в плату

Марка Внешний вид Параметры Толкатели Чертежи
TS-13 / TS-14


TS-13P / TS-14P

TS-13L / TS-14L


TS-11 / TS-12

TS-11P / TS-12P

TS-11L / TS-12L

Материалы

Код Материал контактов Материал выводов Параметры
Q Посеребренный Посеребренный 5A при 120 VAC или 28 VDC
3A при 250 VAC
R Золочение поверх никелирования Золочение поверх никелирования 0,4VA макс. при 20 VAC или DC макс.
G Золочение поверх серебрения Золочение поверх серебрения 0,4VA макс. при 20 VAC или DC макс.
5A при 120 VAC или 28 VDC
3A при 250 VAC
K Золочение поверх никелирования Лужение поверх никелерования 0,4VA макс. при 20 VAC или DC макс.


Опция "K" только для некоторых специальных изделий, выполняется только по запросу.

Опции опорной вертикальной корзины
(Только для прямых выводов, добавляйте "C" перед опцией выводов)

Марка Внешний вид Параметры Толкатели Чертежи

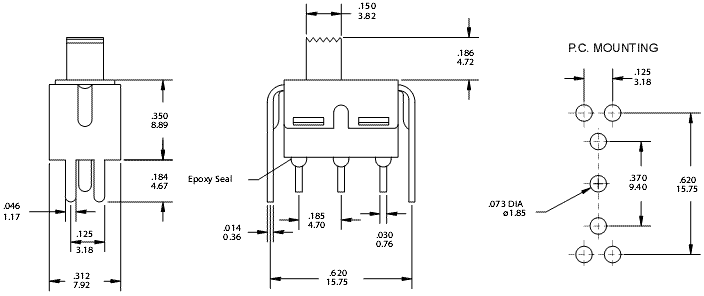

TS13-A1-2-CQ-S20 S20

SPDT
переключатель движковый прямой 1P2T

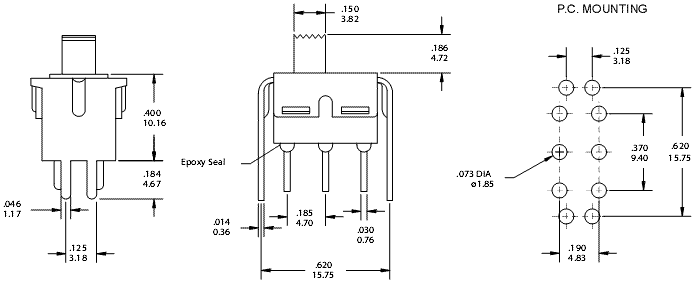

TS11-A1-2-CQ-S20 S20

DPDT
переключатель движковый прямой 1P2T
