Переключатели движковые (Slide)

Серия SL
Сверхминиатюрные движковые переключатели

Серия SL, Сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)

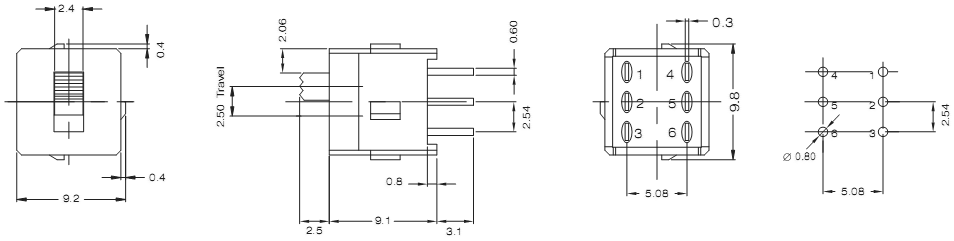

переключатель движковый прямой 2P2T
Спецификация:

Параметры контактов: 100 мА, 28 V DC/AC макс.; 0,1 мА, 20mV DC/AС мин.
Электрический ресурс: 50000 циклов
Сопротивление контактов: 50 мОм макс. начальное
Сопротивление изоляции: 1000 МОм мин. 500 V DC
Диэлектрическая стойкость: 500 V AC / 1 мин.
Рабочая температура: -30°C ... +85°C



Система обозначений:

SL - 2 - 2 - B - C - H
    1   2   3   4   5

1 Electrode:
1: SPST / SPDT
2: DPDT
2 Функции:
1: ВКЛ-ВЫКЛ
2: ВКЛ-ВКЛ
3: ВКЛ-ВЫКЛ-ВКЛ
3 Рычаг:
B: 2,3 мм
C: 0 мм
D: 3,8 мм
4 Termination:
C: PC
H: горизонтальные
V: вертикальные
5 RoHS соответствие:
H: RoHS
Серия SL, Сверхминиатюрные движковые переключатели, Переключатели движковые (Slide)

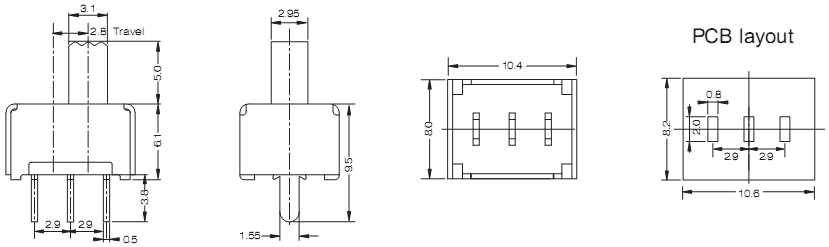

переключатель движковый прямой 1P2T
Спецификация:

Параметры контактов: 2А, 125 V AC; 1А, 250V AС
Электрический ресурс: 10000 циклов
Сопротивление контактов: 20 мОм макс. начальное
Сопротивление изоляции: 100 МОм мин. 500 V DC
Диэлектрическая стойкость: 500 V AC / 1 мин.
Рабочая температура: -10°C ... +70°C



Система обозначений:

SL - A - C - H
    1   2   3

3 Рычаг:
A: 5,0 мм
4 Termination:
B: solder lug
C: PC
5 RoHS соответствие:
H: RoHS
