Переключатели движковые (Slide)

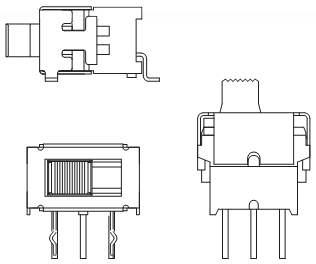

Серия ES40-S
Герметичные сверхминиатюрные движковые переключатели

Серия ES40-S, Переключатели движковые (Slide)
Спецификация:

Параметры контактов: 0,4 VA макс. при 28 VDC макс.
Электрический ресурс: 10000 циклов при полной нагрузке
Сопротивление контактов: 100 мОм макс. начальное при 2-4 VDC, 100 мА
Сопротивление изоляции: 100 МОм мин.
Диэлектрическая стойкость: 500 V RMS при нормальном давлении
Рабочая температура: -30°C to +85°C

Материалы:

Корпус - нейлон 4/6
Толкатель - нейлон 6/6
Выводы - медный сплав, золочение
Контакты - фосфористая бронза, серебрение
Кожух - медный сплав, лужение оловом




Система обозначений:

ES-4S - C R -
1   2 3   4

1 Функции:
ES-4S: SP ВКЛ-ВКЛ
ES-4AS: SP ВКЛ-ВЫКЛ-ВКЛ
ES-5S: DP ВКЛ-ВКЛ
ES-5AS: DP ВКЛ-ВЫКЛ-ВКЛ
2 Выводы:
C: под провод
H: горизонтальные
V: вертикальные
M: для поверхностного монтажа
3 Материал контактов:
R: (станд.) золочение
K: золочение /лужение оловом
4 RoHS соответствие:
(none): нет
H: RoHS

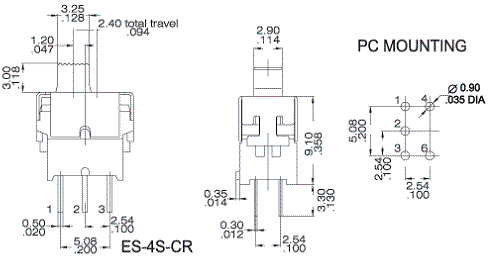

ES-4S-C, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

SPDT

Код товара Марка
214742 ES-4S-C ВКЛ НЕТ ВКЛ
214743 ES-4AS-C ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3 open 2-1



переключатель движковый прямой 2P2T

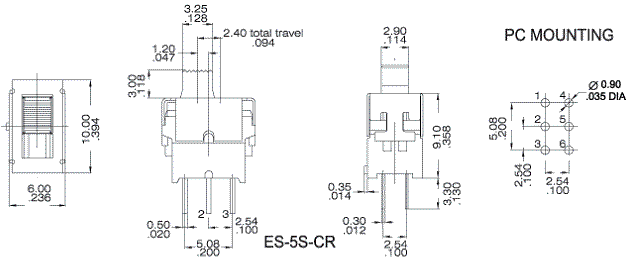

ES-5S-C, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

DPDT

Код товара Марка
52031 ES-5S-C ВКЛ НЕТ ВКЛ
54367 ES-5AS-C ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3, 5-6 open 2-1, 5-4



переключатель движковый прямой 2P2T

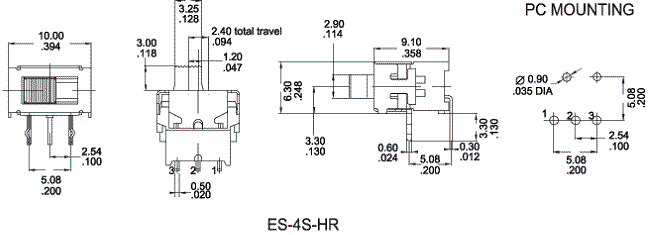

ES-4S-H, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

SPDT

Код товара Марка
214744 ES-4S-H ВКЛ НЕТ ВКЛ
214745 ES-4AS-H ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3 open 2-1



переключатель движковый прямой 2P2T

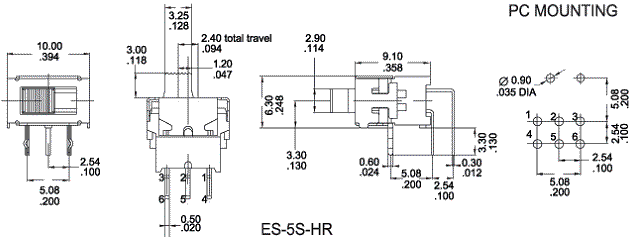

ES-5S-H, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

DPDT

Код товара Марка
214746 ES-5S-H ВКЛ НЕТ ВКЛ
214747 ES-5AS-H ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3, 5-6 open 2-1, 5-4



переключатель движковый прямой 2P2T

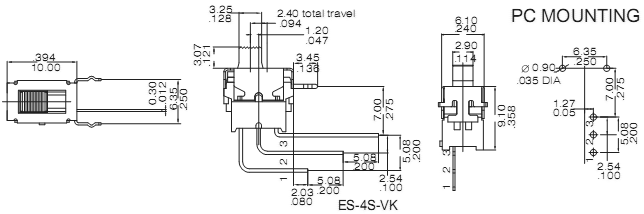

ES-4S-V, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

SPDT

Код товара Марка
60490 ES-4S-V ВКЛ НЕТ ВКЛ
214748 ES-4AS-V ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3 open 2-1



переключатель движковый прямой 2P2T

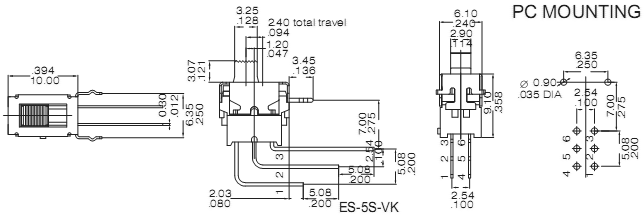

ES-5S-V, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

DPDT

Код товара Марка
214749 ES-5S-V ВКЛ НЕТ ВКЛ
214750 ES-5AS-V ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3, 5-6 open 2-1, 5-4



переключатель движковый прямой 2P2T

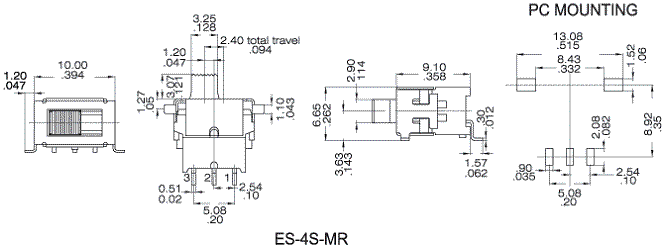

ES-4S-M, Серия ES40-S, Переключатели движковые (Slide) герметичные миниатюрные

SPDT

Код товара Марка
214751 ES-4S-M ВКЛ НЕТ ВКЛ
214752 ES-4AS-M ВКЛ ВЫКЛ ВКЛ
  Коммутация 2-3 open 2-1



переключатель движковый прямой 2P2T

Материалы

Код Материал контактов Материал выводов Параметры
K Латунь, золочение Медный сплав, лужение оловом 0,4VA макс. при 28 VDC
R Золочение поверх никелирования Золочение поверх никелирования 0,4VA макс. при 28 VDC макс.
