Переключатели движковые (Slide)

Серия 600

Спецификация:

Сопротивление изоляции: 100 МОм при 500В
Диэлектрическая стойкость: 1000 В, 2000 В
Минимальная нагрузка:
   серебение - 100мА 10В пост.;
   золочение - 10мА 50мВ пост.
Рабочая температура: от -40°С до +80°С
Механический ресурс: 20 000 циклов

Материалы:

Q:
Фиксированные выводы: Медный сплав с серебрением
Подвижные контакты: Медный сплав с серебрением
Параметры:
   5A с резистивной нагрузкой при 120В перем. или 28В пост.
   1A с резистивной нагрузкой при 250В перем.
Сопротивление контактов: 20мОм начальн.

R:
Фиксированные выводы: Медный сплав с золочением или никелерованием
Подвижные контакты: Медный сплав с золочением или никелерованием
Параметры: 0,4В макс. при 20В макс. (перем. или пост.)
Сопротивление контактов: 50мОм начальн.

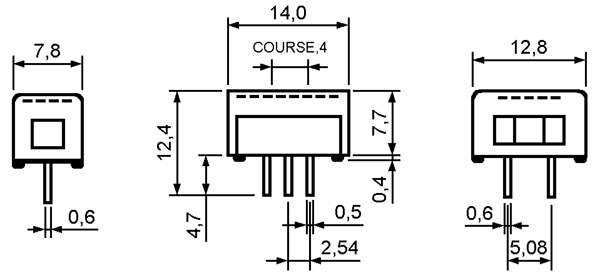

S1 601S1M1 (SPDT)
601S1M1 (SPDT), Серия 600, Переключатели движковые (Slide)
602S1M1 (DPDT)
602S1M1 (DPDT), Серия 600, Переключатели движковые (Slide)
утопленный рычаг
вертикальный
переключатель движковый прямой 1P2T

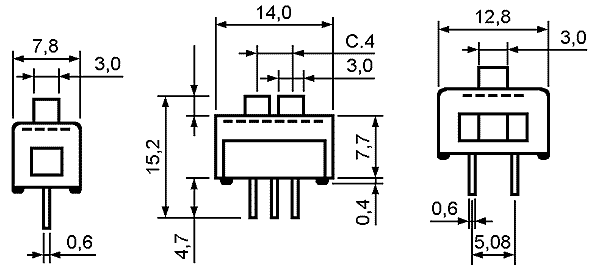

S2 601S2M1 (SPDT)
601S2M1 (SPDT), Серия 600, Переключатели движковые (Slide)
602S2M1 (DPDT)
602S2M1 (DPDT), Серия 600, Переключатели движковые (Slide)
рычаг 2,8 мм
вертикальный
переключатель движковый прямой 1P2T

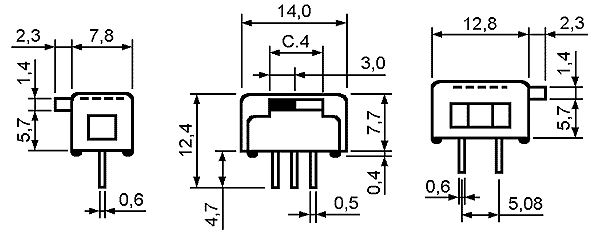

S3 601S3M1 (SPDT)
601S3M1 (SPDT), Серия 600, Переключатели движковые (Slide)
602S3M1 (DPDT)
602S3M1 (DPDT), Серия 600, Переключатели движковые (Slide)
рычаг 2,3 мм
горизонтальный
переключатель движковый прямой 2P2T
Выводы:

M1:
M2:
M3:
M4:
