BL3721 серия

Соединители SMD плата-плата, шаг 0.6 мм



Параметры:
Шаг выводов: 0,8 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)

BL3721 - F 080 022 G0 F 01
1   2 3 4 5 6 7

1) Серия:
     BL3721
2) Тип:
     F: розетка
     M: вилка
3) Количество контактов (60, 80, 100):
     060 ... 100
4) Высота корпуса:
     022: 2,2мм
     023: 2,3мм
5) Покрытие контактов:
     G0: золочение
     SN: лужение
6) Материал изолятора:
     D: BK-PA46
     E: BK-PA9T
     F: BK-LCP
7) Направляющие в плату:
     01: есть
     02: нет


Межплатные соединители SMD (для поверхностного монтажа) серии BL3721 имеют шаг выводов в ряду 0,60 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре. Межплатные соединители серии BL3721 представляют собой двухрядную прямую розетку и двухрядную прямую вилку SMD (для поверхностного монтажа) на 60, 80 и 100 контактов каждая. Межплатные соединители серии BL3721 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки). Условия поставки межплатных соединителей серии BL3721 уточняйте у наших менеджеров.

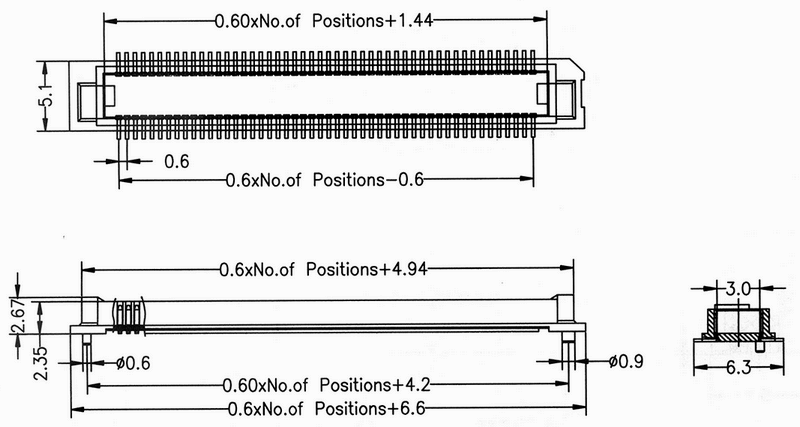

Розетка SMD

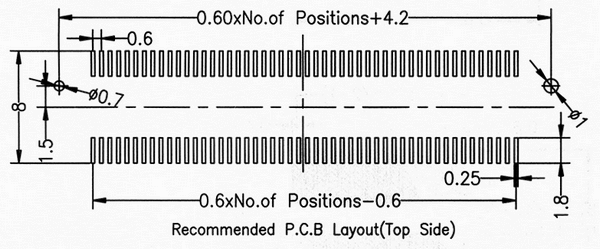

Разметка платы

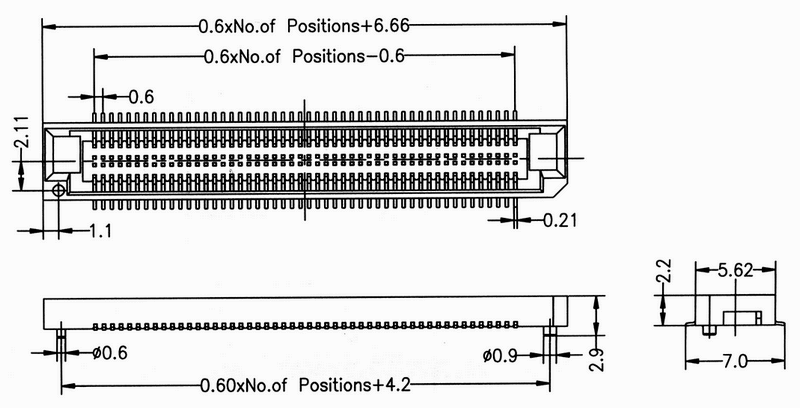

Вилка SMD

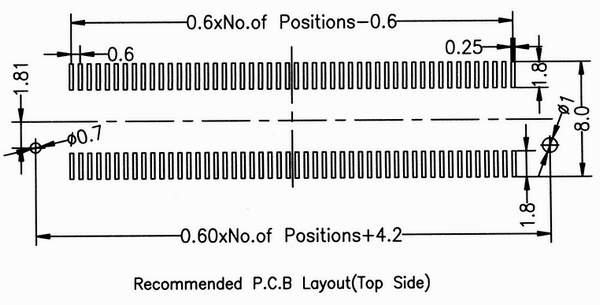

Разметка платы



Соединение



Вилки и розетки SMD, шаг 0.60 мм

Высота изолятотра: 2.20 мм Высота изолятотра: 2.30 мм Количество
контактов
Розетки SMD Вилки SMD Розетки SMD Вилки SMD
Код
товара
Марка Код
товара
Марка Код
товара
Марка Код
товара
Марка
195347 BL3721-F060022G0FR01 195350 BL3721-M060022G0FR01 195353 BL3721-F060023G0FR01 195356 BL3721-M060023G0FR01 60
195348 BL3721-F080022G0FR01 195351 BL3721-M080022G0FR01 195354 BL3721-F080023G0FR01 195357 BL3721-M080023G0FR01 80
195349 BL3721-F100022G0FR01 195352 BL3721-M100022G0FR01 195355 BL3721-F100023G0FR01 195358 BL3721-M100023G0FR01 100
