BL3710-3 серия |
|
Соединители SMD плата-плата, шаг 0.8 мм
|
Параметры:
Шаг выводов: 0,6 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза, золочение или никелирование
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3710 |
- |
X |
- |
050 |
- |
XXX |
- |
XX |
- |
F |
- |
X |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
1) Серия:
BL3710
2) Тип:
F: розетка
M: вилка
3) Количество контактов (50):
050
4) Высота корпуса:
033: 3,3мм
043: 4,3мм
065: 6,5мм
5) Покрытие контактов:
G0: золочение
SN: лужение
6) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
7) Упаковка:
T: Tube
R: Reel
8) Направляющие в плату:
01: есть
02: нет
03: Locating Plate
|
Межплатные соединители SMD (для поверхностного монтажа) серии BL3710-3 имеют шаг выводов в ряду 0,80 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Межплатные соединители серии BL3710-3 представляют собой двухрядную прямую розетку и двухрядную прямую вилку SMD (для поверхностного монтажа) на 50 контактов.
Межплатные соединители серии BL3710-3 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3710-3 уточняйте у наших менеджеров. |
|
|

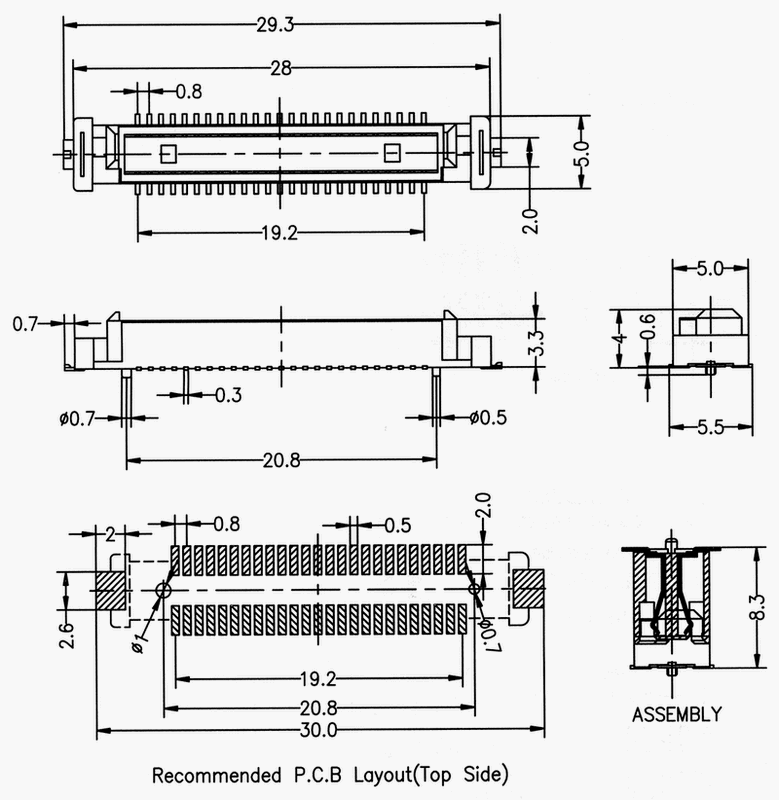

Розетка SMD |
|

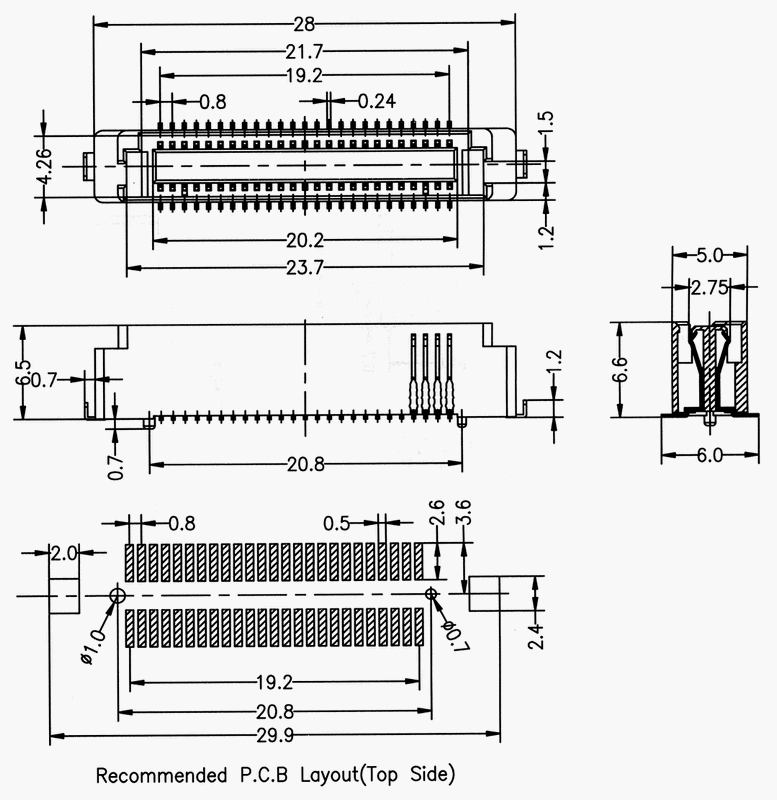

Вилка SMD |
 |
|
 |
|
Вилки и розетки SMD, шаг 0.80 мм
| 195543 |
BL3710-M050033G0FR01 |
195545 |
BL3710-M050033G0FR01 |
50 |
3.30 |
| 195545 |
BL3710-M050043G0FR01 |
195547 |
BL3710-M050043G0FR01 |
50 |
4.30 |
| 195547 |
BL3710-M050065G0FR01 |
195544 |
BL3710-M050065G0FR01 |
50 |
6.50 |
|
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ruх
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой. Для получения актуализированной технической информации отправьте запрос, нажав ссылку: alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
 |
 |
| |
