Каталог >> Разъемы (соединители)

BL3720M1 серия
Соединители SMD плата-плата (вилка), шаг 0.5 мм


Параметры:
Шаг выводов: 1,0 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 1000 МОм
Сопротивление контактов: 65 мОм
Напряжение пробоя Uпр: 250 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)

BL3720 - M - XXX - G0 - X - 01
1   2   3   4   5   6

1) Серия:
     BL3715: H=1,5мм
     BL3720: H=2,0мм
2)
3) Количество контактов (4-110):
     004 ... 110
4) Покрытие контактов:
     G0: золочение
     SN: лужение
5) Упаковка:
     T: Tube
     P: Tube+Cap
     R: Reel
     O: Pe Bag
6)

Межплатные соединители SMD (для поверхностного монтажа) серии BL3720M1 имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.

Межплатные соединители серии BL3720M1 представляют собой двухрядную прямую вилку SMD (для поверхностного монтажа).

Межплатные соединители серии BL3720M1 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).

Условия поставки межплатных соединителей серии BL3720M1 уточняйте у наших менеджеров.

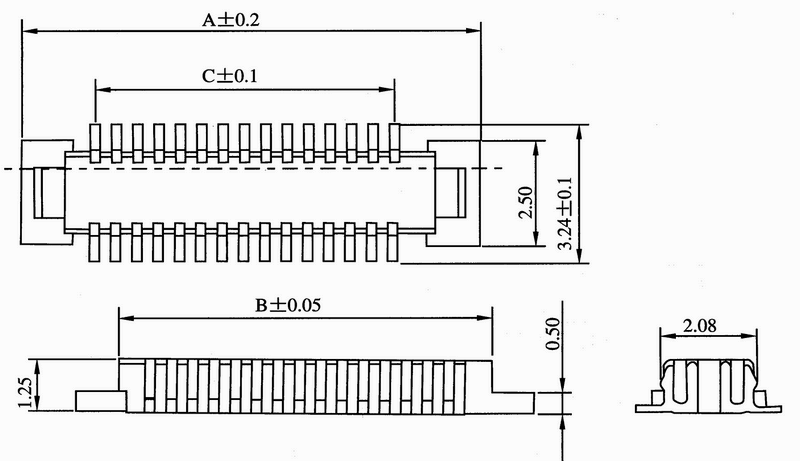

Вилка SMD

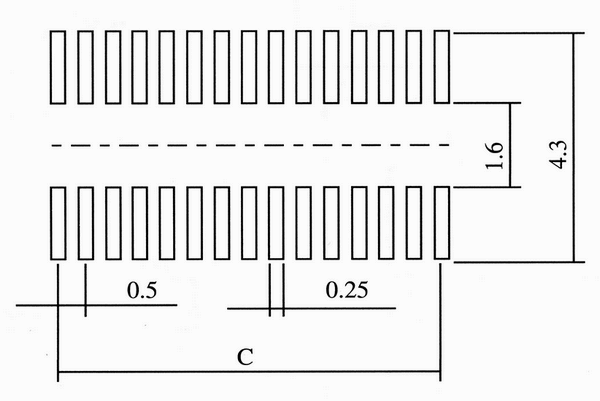

Разметка платы

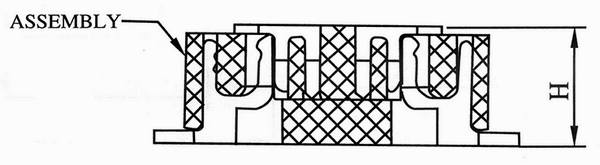

Соединение


Вилки SMD, шаг 0.50 мм

Высота H: 1.50 мм Высота H: 2.00 мм Количество
контактов		 Размеры, мм
Код
товара		 Марка Код
товара		 Марка
A B C
195242 BL3720-M008015G0DR01 195294 BL3720-M008020G0DR01 8 5.00 2.90 1.50
195243 BL3720-M010015G0DR01 195295 BL3720-M010020G0DR01 10 5.50 3.40 2.00
195244 BL3720-M012015G0DR01 195296 BL3720-M012020G0DR01 12 6.00 3.90 2.50
195245 BL3720-M014015G0DR01 195297 BL3720-M014020G0DR01 14 6.50 4.40 3.00
195246 BL3720-M016015G0DR01 195298 BL3720-M016020G0DR01 16 7.00 4.90 3.50
195247 BL3720-M018015G0DR01 195299 BL3720-M018020G0DR01 18 7.50 5.40 4.00
195248 BL3720-M020015G0DR01 195300 BL3720-M020020G0DR01 20 8.00 5.90 4.50
195249 BL3720-M022015G0DR01 195301 BL3720-M022020G0DR01 22 8.50 6.40 5.00
195250 BL3720-M024015G0DR01 195302 BL3720-M024020G0DR01 24 9.00 6.90 5.50
195251 BL3720-M026015G0DR01 195303 BL3720-M026020G0DR01 26 9.50 7.40 6.00
195252 BL3720-M028015G0DR01 195304 BL3720-M028020G0DR01 28 10.00 7.90 6.50
195253 BL3720-M030015G0DR01 195305 BL3720-M030020G0DR01 30 10.50 8.40 7.00
195254 BL3720-M032015G0DR01 195306 BL3720-M032020G0DR01 32 11.00 8.90 7.50
195255 BL3720-M034015G0DR01 195307 BL3720-M034020G0DR01 34 11.50 9.40 8.00
195256 BL3720-M036015G0DR01 195308 BL3720-M036020G0DR01 36 12.00 9.90 8.50
195257 BL3720-M038015G0DR01 195309 BL3720-M038020G0DR01 38 12.50 10.40 9.00
195258 BL3720-M040015G0DR01 195310 BL3720-M040020G0DR01 40 13.00 10.90 9.50
195259 BL3720-M042015G0DR01 195311 BL3720-M042020G0DR01 42 13.50 11.40 10.00
195260 BL3720-M044015G0DR01 195312 BL3720-M044020G0DR01 44 14.00 11.90 10.50
195261 BL3720-M046015G0DR01 195313 BL3720-M046020G0DR01 46 14.50 12.40 11.00
195262 BL3720-M048015G0DR01 195314 BL3720-M048020G0DR01 48 15.00 12.90 11.50
195263 BL3720-M050015G0DR01 195315 BL3720-M050020G0DR01 50 15.50 13.40 12.00
195264 BL3720-M052015G0DR01 195316 BL3720-M052020G0DR01 52 16.00 13.90 12.50
195265 BL3720-M054015G0DR01 195317 BL3720-M054020G0DR01 54 16.50 14.40 13.00
195266 BL3720-M056015G0DR01 195318 BL3720-M056020G0DR01 56 17.00 14.90 13.50
195267 BL3720-M058015G0DR01 195319 BL3720-M058020G0DR01 58 17.50 15.40 14.00
195268 BL3720-M060015G0DR01 195320 BL3720-M060020G0DR01 60 18.00 15.90 14.50
195269 BL3720-M062015G0DR01 195321 BL3720-M062020G0DR01 62 18.50 16.40 15.00
195270 BL3720-M064015G0DR01 195322 BL3720-M064020G0DR01 64 19.00 16.90 15.50
195271 BL3720-M066015G0DR01 195323 BL3720-M066020G0DR01 66 19.50 17.40 16.00
195272 BL3720-M068015G0DR01 195324 BL3720-M068020G0DR01 68 20.00 17.90 16.50
195273 BL3720-M070015G0DR01 195325 BL3720-M070020G0DR01 70 20.50 18.40 17.00
195274 BL3720-M072015G0DR01 195326 BL3720-M072020G0DR01 72 21.00 18.90 17.50
195275 BL3720-M074015G0DR01 195327 BL3720-M074020G0DR01 74 21.50 19.40 18.00
195276 BL3720-M076015G0DR01 195328 BL3720-M076020G0DR01 76 22.00 19.90 18.50
195277 BL3720-M078015G0DR01 195329 BL3720-M078020G0DR01 78 22.50 20.40 19.00
195278 BL3720-M080015G0DR01 195330 BL3720-M080020G0DR01 80 23.00 20.90 19.50
195279 BL3720-M082015G0DR01 195331 BL3720-M082020G0DR01 82 23.50 21.40 20.00
195280 BL3720-M084015G0DR01 195332 BL3720-M084020G0DR01 84 24.00 21.90 20.50
195281 BL3720-M086015G0DR01 195333 BL3720-M086020G0DR01 86 24.50 22.40 21.00
195282 BL3720-M088015G0DR01 195334 BL3720-M088020G0DR01 88 25.00 22.90 21.50
195283 BL3720-M090015G0DR01 195335 BL3720-M090020G0DR01 90 25.50 23.40 22.00
195284 BL3720-M092015G0DR01 195336 BL3720-M092020G0DR01 92 26.00 23.90 22.50
195285 BL3720-M094015G0DR01 195337 BL3720-M094020G0DR01 94 26.50 24.40 23.00
195286 BL3720-M096015G0DR01 195338 BL3720-M096020G0DR01 96 27.00 24.90 23.50
195287 BL3720-M098015G0DR01 195339 BL3720-M098020G0DR01 98 27.50 25.40 24.00
195288 BL3720-M100015G0DR01 195340 BL3720-M100020G0DR01 100 28.00 25.90 24.50
195289 BL3720-M102015G0DR01 195341 BL3720-M102020G0DR01 102 28.50 26.40 25.00
195290 BL3720-M104015G0DR01 195342 BL3720-M104020G0DR01 104 29.00 26.90 25.50
195291 BL3720-M106015G0DR01 195343 BL3720-M106020G0DR01 106 29.50 27.40 26.00
195292 BL3720-M108015G0DR01 195344 BL3720-M108020G0DR01 108 30.00 27.90 26.50
