BL3720F1 серия |
|
Соединители SMD плата-плата (розетка), шаг 0.5 мм
|
Параметры:
Шаг выводов: 1,0 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 1 А
Сопротивление изоляции R: 500 МОм
Сопротивление контактов: 50 мОм
Напряжение пробоя Uпр: 150 В
Температура рабочая Tраб.: -55...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3720 |
- |
F |
- |
XXX |
- |
G0 |
- |
X |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
1) Серия:
BL3715: H=1,5мм
BL3720: H=2,0мм
2)
3) Количество контактов (4-110):
004 ... 110
4) Покрытие контактов:
G0: золочение
SN: лужение
5) Упаковка:
T: Tube
P: Tube+Cap
R: Reel
O: Pe Bag
6)
|
Межплатные соединители SMD (для поверхностного монтажа) серии BL3720F1 имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.
Межплатные соединители серии BL3720F1 представляют собой двухрядную прямую розетку SMD (для поверхностного монтажа).
Межплатные соединители серии BL3720F1 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3720F1 уточняйте у наших менеджеров. |
|
|

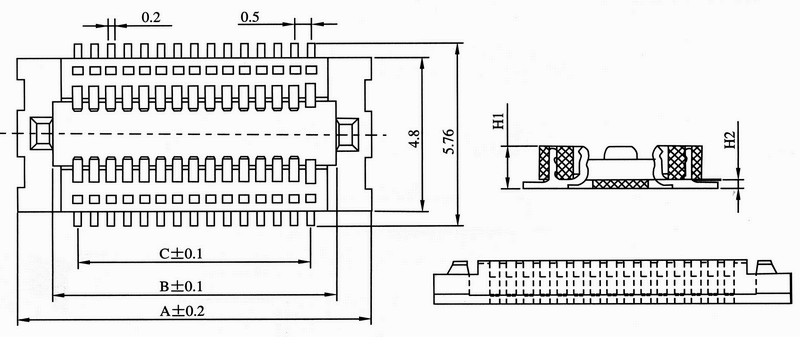

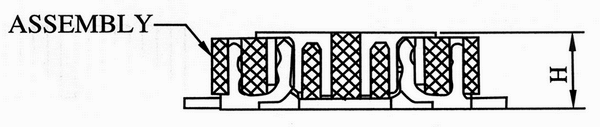

Розетка SMD |
|

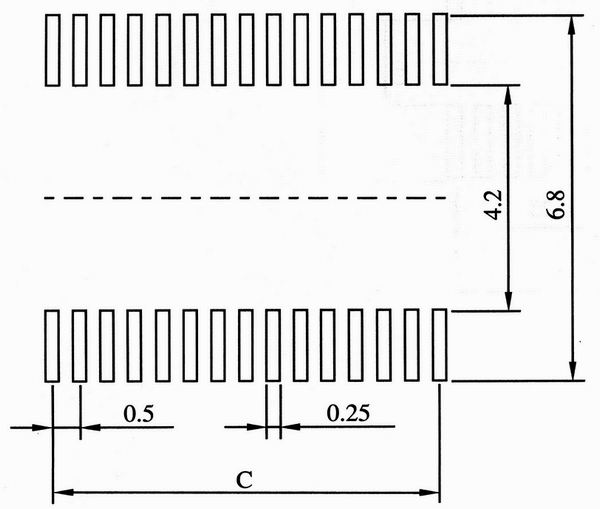

Разметка платы |
|
Соединение |
 |
|
 |
|
 |
|
Вилки SMD, шаг 0.50 мм
| 195137 |
BL3720-F008015G0DR01 |
195189 |
BL3720-F008020G0DR01 |
8 |
5.10 |
3.00 |
1.50 |
| 195138 |
BL3720-F010015G0DR01 |
195190 |
BL3720-F010020G0DR01 |
10 |
5.60 |
3.50 |
2.00 |
| 195139 |
BL3720-F012015G0DR01 |
195191 |
BL3720-F012020G0DR01 |
12 |
6.10 |
4.00 |
2.50 |
| 195140 |
BL3720-F014015G0DR01 |
195192 |
BL3720-F014020G0DR01 |
14 |
6.60 |
4.50 |
3.00 |
| 195141 |
BL3720-F016015G0DR01 |
195193 |
BL3720-F016020G0DR01 |
16 |
7.10 |
5.00 |
3.50 |
| 195142 |
BL3720-F018015G0DR01 |
195194 |
BL3720-F018020G0DR01 |
18 |
7.60 |
5.50 |
4.00 |
| 195143 |
BL3720-F020015G0DR01 |
195195 |
BL3720-F020020G0DR01 |
20 |
8.10 |
6.00 |
4.50 |
| 195144 |
BL3720-F022015G0DR01 |
195196 |
BL3720-F022020G0DR01 |
22 |
8.60 |
6.50 |
5.00 |
| 195145 |
BL3720-F024015G0DR01 |
195197 |
BL3720-F024020G0DR01 |
24 |
9.10 |
7.00 |
5.50 |
| 195146 |
BL3720-F026015G0DR01 |
195198 |
BL3720-F026020G0DR01 |
26 |
9.60 |
7.50 |
6.00 |
| 195147 |
BL3720-F028015G0DR01 |
195199 |
BL3720-F028020G0DR01 |
28 |
10.10 |
8.00 |
6.50 |
| 195148 |
BL3720-F030015G0DR01 |
195200 |
BL3720-F030020G0DR01 |
30 |
10.60 |
8.50 |
7.00 |
| 195149 |
BL3720-F032015G0DR01 |
195201 |
BL3720-F032020G0DR01 |
32 |
11.10 |
9.00 |
7.50 |
| 195150 |
BL3720-F034015G0DR01 |
195202 |
BL3720-F034020G0DR01 |
34 |
11.60 |
9.50 |
8.00 |
| 195151 |
BL3720-F036015G0DR01 |
195203 |
BL3720-F036020G0DR01 |
36 |
12.10 |
10.00 |
8.50 |
| 195152 |
BL3720-F038015G0DR01 |
195204 |
BL3720-F038020G0DR01 |
38 |
12.60 |
10.50 |
9.00 |
| 195153 |
BL3720-F040015G0DR01 |
195205 |
BL3720-F040020G0DR01 |
40 |
13.10 |
11.00 |
9.50 |
| 195154 |
BL3720-F042015G0DR01 |
195206 |
BL3720-F042020G0DR01 |
42 |
13.60 |
11.50 |
10.00 |
| 195155 |
BL3720-F044015G0DR01 |
195207 |
BL3720-F044020G0DR01 |
44 |
14.10 |
12.00 |
10.50 |
| 195156 |
BL3720-F046015G0DR01 |
195208 |
BL3720-F046020G0DR01 |
46 |
14.60 |
12.50 |
11.00 |
| 195157 |
BL3720-F048015G0DR01 |
195209 |
BL3720-F048020G0DR01 |
48 |
15.10 |
13.00 |
11.50 |
| 195158 |
BL3720-F050015G0DR01 |
195210 |
BL3720-F050020G0DR01 |
50 |
15.60 |
13.50 |
12.00 |
| 195159 |
BL3720-F052015G0DR01 |
195211 |
BL3720-F052020G0DR01 |
52 |
16.10 |
14.00 |
12.50 |
| 195160 |
BL3720-F054015G0DR01 |
195212 |
BL3720-F054020G0DR01 |
54 |
16.60 |
14.50 |
13.00 |
| 195161 |
BL3720-F056015G0DR01 |
195213 |
BL3720-F056020G0DR01 |
56 |
17.10 |
15.00 |
13.50 |
| 195162 |
BL3720-F058015G0DR01 |
195214 |
BL3720-F058020G0DR01 |
58 |
17.60 |
15.50 |
14.00 |
| 195163 |
BL3720-F060015G0DR01 |
195215 |
BL3720-F060020G0DR01 |
60 |
18.10 |
16.00 |
14.50 |
| 195164 |
BL3720-F062015G0DR01 |
195216 |
BL3720-F062020G0DR01 |
62 |
18.60 |
16.50 |
15.00 |
| 195165 |
BL3720-F064015G0DR01 |
195217 |
BL3720-F064020G0DR01 |
64 |
19.10 |
17.00 |
15.50 |
| 195166 |
BL3720-F066015G0DR01 |
195218 |
BL3720-F066020G0DR01 |
66 |
19.60 |
17.50 |
16.00 |
| 195167 |
BL3720-F068015G0DR01 |
195219 |
BL3720-F068020G0DR01 |
68 |
20.10 |
18.00 |
16.50 |
| 195168 |
BL3720-F070015G0DR01 |
195220 |
BL3720-F070020G0DR01 |
70 |
20.60 |
18.50 |
17.00 |
| 195169 |
BL3720-F072015G0DR01 |
195221 |
BL3720-F072020G0DR01 |
72 |
21.10 |
19.00 |
17.50 |
| 195170 |
BL3720-F074015G0DR01 |
195222 |
BL3720-F074020G0DR01 |
74 |
21.60 |
19.50 |
18.00 |
| 195171 |
BL3720-F076015G0DR01 |
195223 |
BL3720-F076020G0DR01 |
76 |
22.10 |
20.00 |
18.50 |
| 195172 |
BL3720-F078015G0DR01 |
195224 |
BL3720-F078020G0DR01 |
78 |
22.60 |
20.50 |
19.00 |
| 195173 |
BL3720-F080015G0DR01 |
195225 |
BL3720-F080020G0DR01 |
80 |
23.10 |
21.00 |
19.50 |
| 195174 |
BL3720-F082015G0DR01 |
195226 |
BL3720-F082020G0DR01 |
82 |
23.60 |
21.50 |
20.00 |
| 195175 |
BL3720-F084015G0DR01 |
195227 |
BL3720-F084020G0DR01 |
84 |
24.10 |
22.00 |
20.50 |
| 195176 |
BL3720-F086015G0DR01 |
195228 |
BL3720-F086020G0DR01 |
86 |
24.60 |
22.50 |
21.00 |
| 195177 |
BL3720-F088015G0DR01 |
195229 |
BL3720-F088020G0DR01 |
88 |
25.10 |
23.00 |
21.50 |
| 195178 |
BL3720-F090015G0DR01 |
195230 |
BL3720-F090020G0DR01 |
90 |
25.60 |
23.50 |
22.00 |
| 195179 |
BL3720-F092015G0DR01 |
195231 |
BL3720-F092020G0DR01 |
92 |
26.10 |
24.00 |
22.50 |
| 195180 |
BL3720-F094015G0DR01 |
195232 |
BL3720-F094020G0DR01 |
94 |
26.60 |
24.50 |
23.00 |
| 195181 |
BL3720-F096015G0DR01 |
195233 |
BL3720-F096020G0DR01 |
96 |
27.10 |
25.00 |
23.50 |
| 195182 |
BL3720-F098015G0DR01 |
195234 |
BL3720-F098020G0DR01 |
98 |
27.60 |
25.50 |
24.00 |
| 195183 |
BL3720-F100015G0DR01 |
195235 |
BL3720-F100020G0DR01 |
100 |
28.10 |
26.00 |
24.50 |
| 195184 |
BL3720-F102015G0DR01 |
195236 |
BL3720-F102020G0DR01 |
102 |
28.60 |
26.50 |
25.00 |
| 195185 |
BL3720-F104015G0DR01 |
195237 |
BL3720-F104020G0DR01 |
104 |
29.10 |
27.00 |
25.50 |
| 195186 |
BL3720-F106015G0DR01 |
195238 |
BL3720-F106020G0DR01 |
106 |
29.60 |
27.50 |
26.00 |
| 195187 |
BL3720-F108015G0DR01 |
195239 |
BL3720-F108020G0DR01 |
108 |
30.10 |
28.00 |
26.50 |
|
|
|
|
|
|
