Высокочастотные коаксиальные разъемы |
Серия 1.6/5.6 (L9)
Электрические характеристики:
Рабочая температура: -40...+85°С
Вибрация: 100 м/с^2 (10...500 Гц)
Импеданс: 75 Ом
Частота при постоянном токе: 1 ГГц
Максимальное рабочее напряжение: 330 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 4 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 10000 МОм
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий или оловянная латунь, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
CECC 22240
IEC 60169-13
DIN 47295
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
1,60 ном |
|
B |
0,97 |
1,03 |
C |
4,00 |
- |
D |
5,60 ном |
|
E |
- |
5,50 |
F |
- |
0,15 |
G |
6,40 |
6,60 |
H |
3,90 |
4,30 |
![Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/1-6_5-6_l9_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
1,60 ном |
|
B |
5,60 ном |
|
C |
- |
3,80 |
D |
6,60 |
6,69 |
E |
8,10 |
8,25 |
G |
0,25 |
- |
H |
6,70 |
- |
J |
2,90 |
3,10 |
K |
0,90 |
1,10 |
L |
6,70 |
- |
![Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/1-6_5-6_l9_jack.gif) |
Разъемы для гибкого кабеля
38353 |

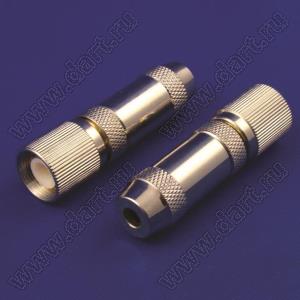

![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/jc3-650-164.jpg) |
JC3.650.164
L9-C-75J-3
SYV-75-2-1 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75j-3.gif) |
38354 |

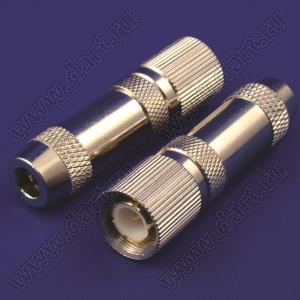

![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/jc3-650-165.jpg) |
JC3.650.165
L9-C-75J-4
SYV-75-2-2 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75j-4.gif) |
38355 |

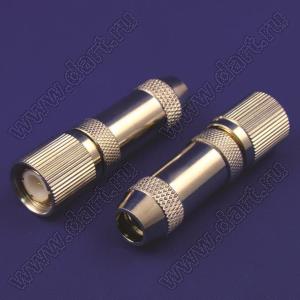

![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/jc3-650-166.jpg) |
JC3.650.166
L9-C-75J-3
SYV-75-3 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75j-5.gif) |
152491 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75k-3.jpg) |
JC3.660.271
L9-C-75K-3
SYV-75-2-1 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75k-3.gif) |
152492 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75k-4.jpg) |
JC3.660.272
L9-C-75K-4
SYV-75-2-2 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75k-4.gif) |
38356 |

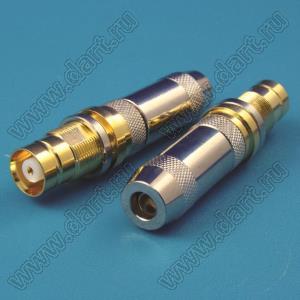

![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/jc3-660-268.jpg) |
JC3.660.268

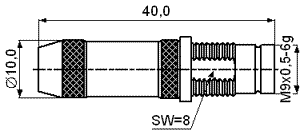

L9-C-75K4-1
SYV-75-2-2 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-c-75k4-1.gif) |
38357 |

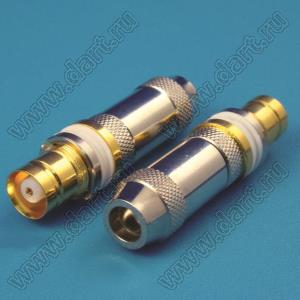

![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемыРазъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемыРазъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/jc3-660-273.jpg) |
JC3.660.273
L9-75K3
SYV-75-3 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75k-5.gif) |
152493 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75ky-5.jpg) |
JC3.660.269
L9-75KY-5
SYV-75-3 |
![Разъемы для гибкого кабеля, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75ky-5.gif) |

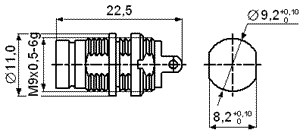

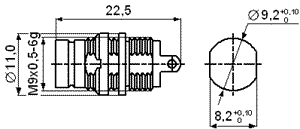

Разъемы для монтажа на панель
Разъемы для печатной платы
152495 |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75jwe.jpg) |
JC3.650.575
L9-75JWE |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75jwe.gif) |
152496 |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75ke.jpg) |
JC3.660.156
L9-75KE |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75ke.gif) |
38360 |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kwe.jpg) |
JC3.660.159
L9-75KWE |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kwe.gif) |
38361 |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kwe-1.jpg) |
JC3.660.296
L9-75KWE-1 |
![Разъемы для печатной платы, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kwe-1.gif) |
Переходники
38367 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kky.jpg) |
JC3.640.098
L9-75KKY |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kky.gif) |
152497 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kky-1.jpg) |
JC3.640.099
L9-75KKY-1 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kky-1.gif) |
152498 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kjk.jpg) |
JC3.640.095
L9-75KJK |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kjk.gif) |
152499 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kjk-20.jpg) |
JC3.640.096
L9-75KJK-20 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75kjk-20.gif) |
152500 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75jkj-20.jpg) |
JC3.640.097
L9-75JKJ-20 |
![Переходники, Серия 1.6/5.6 (L9), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/1-6_5-6_l9/l9-75jkj-20.gif) |
|
|
|
|
