Высокочастотные коаксиальные разъемы

Серия UHF

Электрические характеристики:
Рабочая температура: -40...+85°С
Импеданс: переменный
Частота при постоянном токе: 300 МГц
Максимальное рабочее напряжение: 750 В
Среднеквадратическое напряжение пробоя: 2000 В
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 5 мОм
Сопротивление изоляции: > 5000 МОм
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Изолятор: политетрафторэтилен или полиэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение или посеребрение
Гнездо: бериллий, золочение или посеребрение

Применимый стандарт:
IEC 60169-12
GB/T 15888


Вилка
Код Min, мм Max, мм
A 3,91 4,01
B 11,56 12,22
C - 21,00
D - 11,10
E - 9,91
F - 0,89




Серия UHF, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A - -
B 11,56 12,22
C 14,00 14,25
D 1,02 -
E 4,04 -
G 7,90 -
H 11,10 -
I 0,89 -

Серия UHF, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж

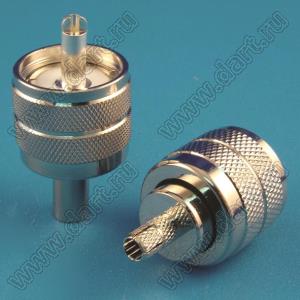

38969 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.650.081
UHF-C-J3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы
38970 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.107
UHF-C-K3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы
152529 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.104
UHF-C-K5
SYV-50-5-1
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы

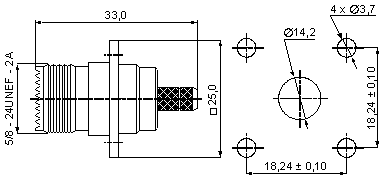

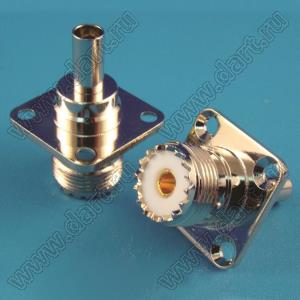

38972 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.172
UHF-C-KF3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы
152530 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.173
UHF-KY3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы

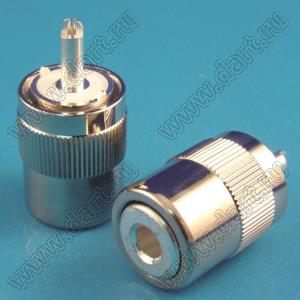

38973 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.650.082
UHF-J3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы

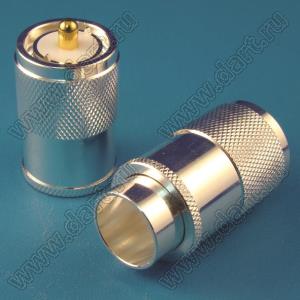

38977 Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы JC3.650.078
UHF-J10D
10D-FB
Разъемы для гибкого кабеля, Серия UHF, Высокочастотные коаксиальные разъемы



Фланцево-монтажные разъемы

Код товара Рисунок Марка Чертеж

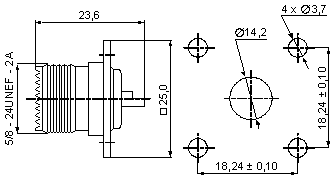

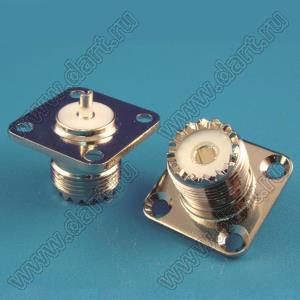

38987 Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.103
UHF-KF
Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы
152531 Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.105
UHF-KF-1
Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы

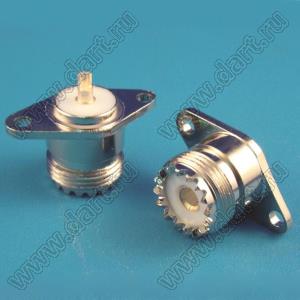

38988 Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.106
UHF-KF-2
Фланцево-монтажные разъемы, Серия UHF, Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель

Код товара Рисунок Марка Чертеж

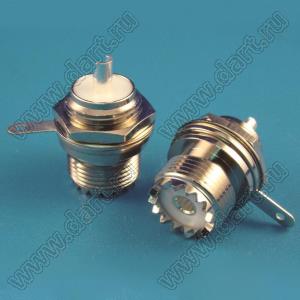

38983 Разъемы для монтажа на панель, Серия UHF, Высокочастотные коаксиальные разъемы JC3.660.171
UHF-KY
Разъемы для монтажа на панель, Серия UHF, Высокочастотные коаксиальные разъемы



Переходники

Код товара Рисунок Марка Чертеж

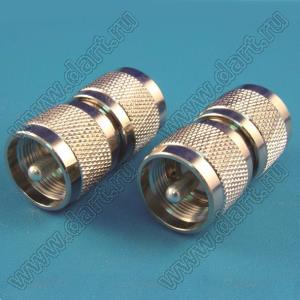

38990 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.275
UHF-JJ
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы

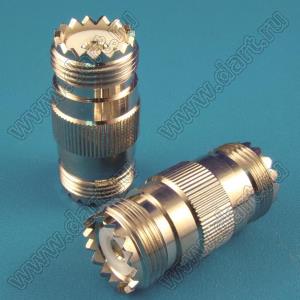

38991 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.072
UHF-KK
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы

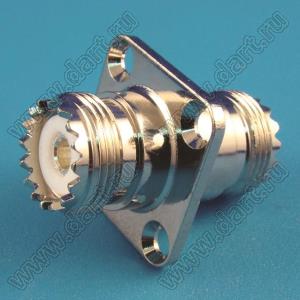

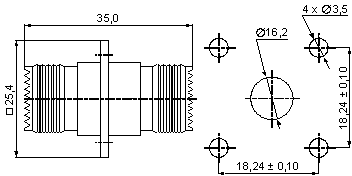

38993 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.276
UHF-KKF
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы

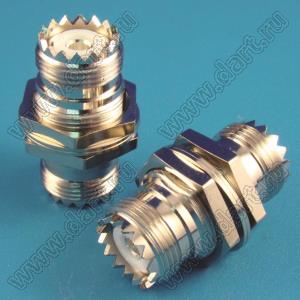

38994 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.277
UHF-KKY
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы
152532 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.278
UHF-JKW
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы
152533 Переходники, Серия UHF, Высокочастотные коаксиальные разъемы JC3.640.070
UHF-KJK
Переходники, Серия UHF, Высокочастотные коаксиальные разъемы
