Высокочастотные коаксиальные разъемы |
Серия 7/16 (L29)
Электрические характеристики:
Рабочая температура: -40...+85°С
Вибрация: 100 м/с^2 (10...500 Гц)
Импеданс: 50 Ом
Частота при постоянном токе: 7,5 ГГц
Максимальное рабочее напряжение: 2700 В
Среднеквадратическое напряжение пробоя: 4000 В
Сопротивление центрального контакта: < 0,4 мОм
Сопротивление внешнего контакта: < 1,5 мОм
Сопротивление изоляции: > 10000 МОм
Средняя мощность: 3 кВт макс.
Вносимые потери: 0,15 дБ (7,5 ГГц макс.)
КСВН для прямого разъема: < 1,10
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, посеребрение или покрытие CuSnZn3
Упругий контакт: бериллий или оловянная латунь, посеребрение или покрытие CuSnZn3
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение или посеребрение
Применимый стандарт:
CECC 22190
IEC 60169-4
DIN 47223
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
18,03 |
18,21 |
B |
20,60 |
21,40 |
C |
15,85 |
16,25 |
D |
7,00 |
8,00 |
E |
1,47 |
1,77 |
F |
7,00 |
9,00 |
G |
1,40 |
1,60 |
H |
- |
4,50 |
I |
4,96 |
5,04 |
J |
7,00 ном |
![Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/7-16-l29_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
15,85 |
16,25 |
B |
- |
18,00 |
C |
22,10 |
22,90 |
D |
8,10 |
- |
E |
10,00 |
- |
F |
7,00 ном |
|
G |
0,50 |
0,70 |
H |
1,77 |
2,07 |
I |
5,00 |
- |
![Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/7-16-l29_jack.gif) |
Разъемы для гибкого кабеля
152476 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-179.jpg) |
JC3.650.179
7/16-J3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-179.gif) |
152477 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-176.jpg) |
JC3.650.176
7/16-J7
SYV-50-7-1 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-176.gif) |
39478 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-175_2.jpg) |

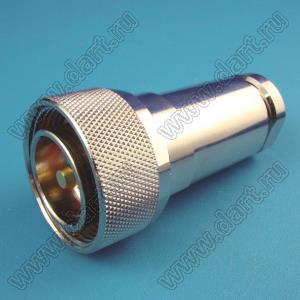

JC3.650.175
7/16-J-1/2
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-175.gif) |
152478 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-182.jpg) |
JC3.650.182
7/16-J-1/2-1
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-182.gif) |
39475 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-453_2.jpg) |

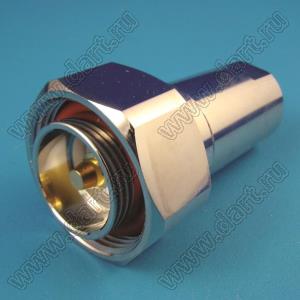

JC3.650.453
7/16-J-1/2-50A
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-453.gif) |
39476 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-452_2.jpg) |

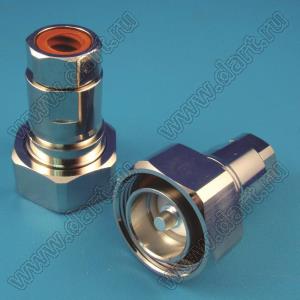

JC3.650.452
7/16-J-1/2-AN
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-452.gif) |
152479 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-177.jpg) |
JC3.650.177
7/16-J-1/2AN4A
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-177.gif) |
39477 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-178_2.jpg) |

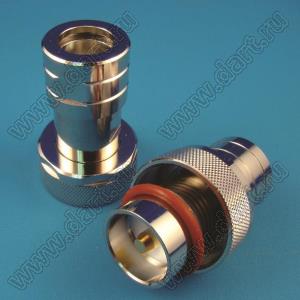

JC3.650.178
7/16-J-1/2AN4B
Hansen 1/2”
FSJ4-50B(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-178.gif) |
152480 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-183.jpg) |
JC3.650.183
7/16-J-1/2-AN4B-1
Hansen 1/2”
FSJ4-50B(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-183.gif) |
152481 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-184.jpg) |
JC3.650.184
7/16-J-1/2AN4B-2
Hansen 1/2”
FSJ4-50B(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-184.gif) |
39485 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-174_2.jpg) |

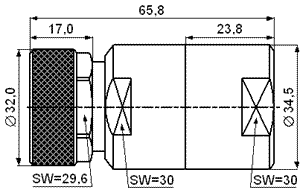

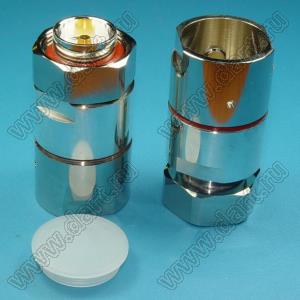

JC3.650.174
7/16-J-7/8
Hansen 7/8” |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-174.gif) |
39481 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-450_2.jpg) |

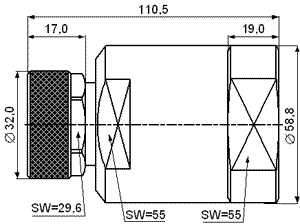

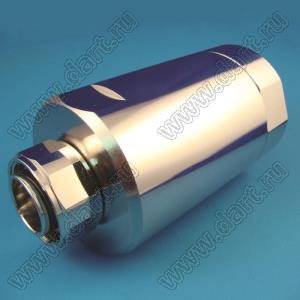

JC3.650.450
7/16-J-13/8
Hansen 13/8” |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-450.gif) |
152482 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-284.jpg) |
JC3.660.284
7/16-K3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-284.gif) |
39524 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-285_2.jpg) |

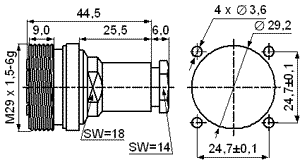

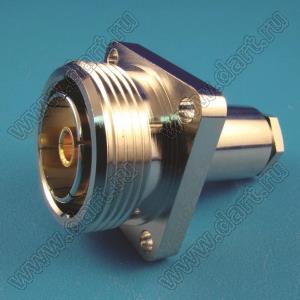

JC3.660.285
7/16-KF3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-285.gif) |
152483 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-286.jpg) |
JC3.660.286
7/16-K7D
7D-FB |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-286.gif) |
152484 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-129.jpg) |
JC3.660.129
7/16-K-1/2
Hansen 1/2” |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-129.gif) |
39510 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-116.jpg) |
JC3.660.116
7/16-K-1/2-AN4B
Hansen 1/2”
FSJ4-50B(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-116.gif) |
54073 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-128.jpg) |

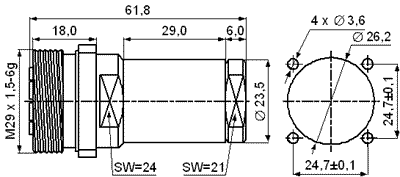

JC3.660.128
7/16-KF-1/2
Hansen 1/2”
LDF4-50A(Heliax) |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-128.gif) |
39514 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-123_2.jpg) |
JC3.660.123
7/16-K-7/8
Hansen 7/8” |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-123_2.gif) |
152485 |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-123.jpg) |
JC3.660.123-2
7/16-K-13/8
Hansen 13/8” |
![Разъемы для гибкого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-123.gif) |
Разъемы для полужесткого кабеля
39486 |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-185_2.jpg) |

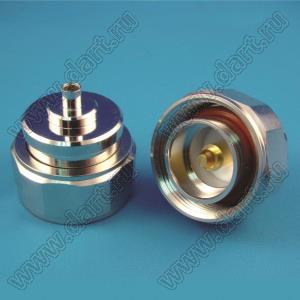

JC3.650.185
7/16-JB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-185.gif) |
152486 |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-289.jpg) |
JC3.650.289
7/16-KFB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-289.gif) |
152487 |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-295.jpg) |

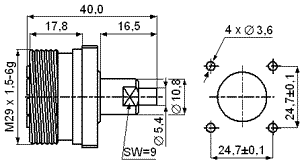

JC3.660.295
7/16-KFB3-1
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-295.gif) |
39549 |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-294_2.jpg) |

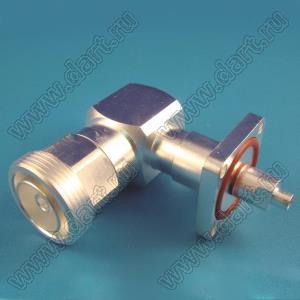

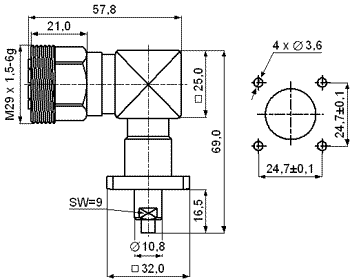

JC3.660.294
7/16-KWFB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-294.gif) |
Фланцево-монтажные разъемы
39487 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-181_2.jpg) |

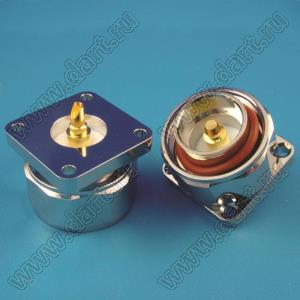

JC3.650.181
7/16-50JF |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-650-181.gif) |
151603 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-120.jpg) |
JC3.660.120
7/16-50KF |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-120.gif) |
152488 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-121.jpg) |

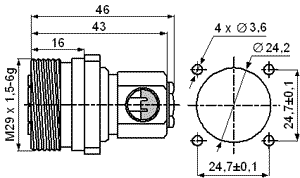

JC3.660.121
7/16-50KF-1 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-121.gif) |
39536 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-125_2.jpg) |

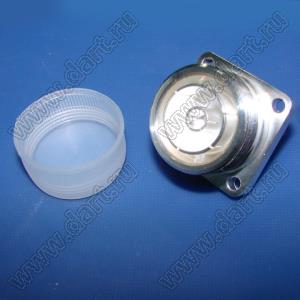

JC3.660.125
7/16-50KF-2 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-125.gif) |
54072 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-124_2.jpg) |

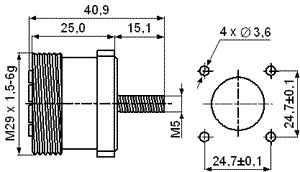

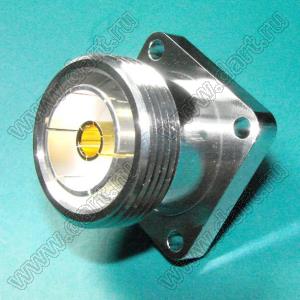

JC3.660.124
7/16-50KF-3 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-124.gif) |
39515 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-127_2.jpg) |

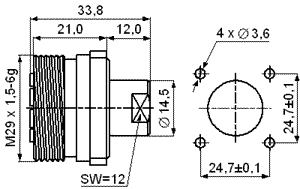

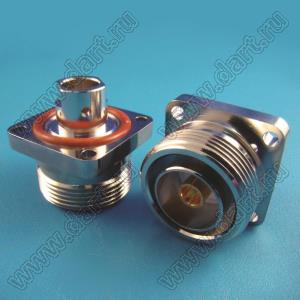

JC3.660.127
7/16-50KF-10 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-127.gif) |
152489 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-114.jpg) |
JC3.660.114
7/16-50KF-11 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-114.gif) |
39516 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-297_2.jpg) |

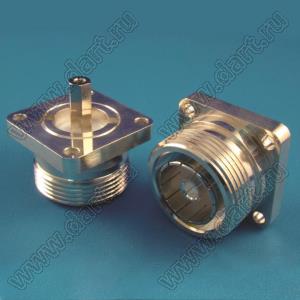

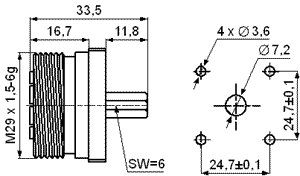

JC3.660.297
7/16-50KF-12 |
![Фланцево-монтажные разъемы, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-297.gif) |
Разъемы для монтажа на панель
152490 |
![Разъемы для монтажа на панель, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-122.jpg) |
JC3.660.122
7/16-KY-3
SYV-50-3
RG-58/U |
![Разъемы для монтажа на панель, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-660-122.gif) |
Переходники
39493 |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-050_2.jpg) |

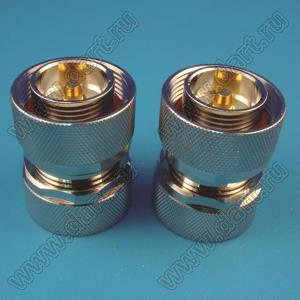

JC3.640.050
7/16-50JJ |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-050.gif) |
39541 |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-051_2.jpg) |
JC3.640.051

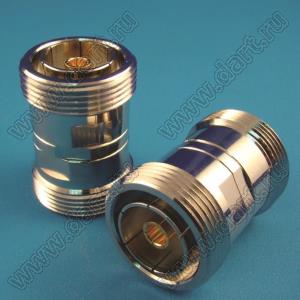

7/16-50KK |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-051.gif) |
39542 |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-251_2.jpg) |

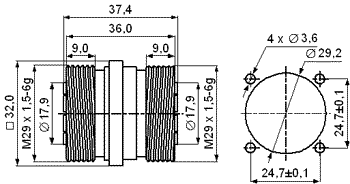

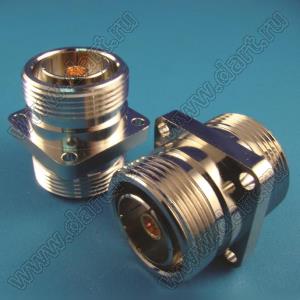

JC3.640.251
7/16-50KKF |
![Переходники, Серия 7/16 (L29), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/7-16-l29/jc3-640-251.gif) |
|
|
|
|
