Высокочастотные коаксиальные разъемы

Серия SMA

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Вибрация: MIL-STD-202. Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 12,4 ГГц (0...18 ГГц)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 3 мОм
Сопротивление внешнего контакта: < 2 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: < 0,15 дБ / 6 ГГц
КСВН для прямого разъема: < 1,10 + 0,002 f < 1,05 + 0,001 f
КСВН для углового разъема: < 1,20 + 0,003 f < 1,10 + 0,001 f
Срок службы: > 500 циклов


Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22110
IEC 60169-15


Вилка
Код Min, мм Max, мм
A 6,35 -
B 4,53 4,59
C 2,56 3,43
D 0,00 0,18
E 1,91 2,56
F 0,00 0,25
G 0,90 0,94
H 0,00 0,38
J 1,25 1,30
K 4,10 4,13

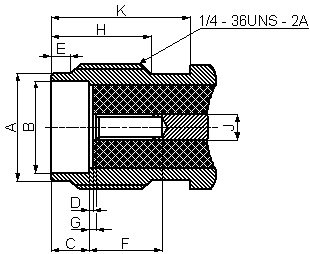

Розетка
Код Min, мм Max, мм
A 5,28 5,49
B 4,60 4,67
C 1,88 1,98
D 0,00 0,18
E 0,38 1,14
F 2,92 -
G 0,00 0,08
H 4,32 -
J 1,25 1,30
K 5,54 -
