Высокочастотные коаксиальные разъемы

Серия SSMC

Электрические характеристики:
Рабочая температура: -55...+155°С
Вибрация: 98 м/с^2 (10 г) на частотах 10...500 Гц
Импеданс: 50 Ом
Частота при постоянном токе: 6 ГГц
Максимальное рабочее напряжение: 250 В
Среднеквадратическое напряжение пробоя: 500 В
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: при пост. токе и
          частоте 1 ГГц < 1,15;
          на частотах 1...3 ГГц < 1,25
КСВН для углового разъема: при пост. токе и
           частоте 1 ГГц < 1,20;
          на частотах 1...3 ГГц < 1,35
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, золочение
Кольцевое уплотнение: силастик
Контактный штырь: оловянная латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22180
IEC 60169-20


Вилка
Код Min, мм Max, мм
A 0,625 0,675
B 2,11 ном
C 1,372 1,422
D 2,261 2,311
E 0,356 0,381
F 2,92 3,08
G 5,71 -
H 2,49 2,54
I 4,50
L - 0,84

Серия SSMC, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 0,625 0,675
B 2,11 ном
C - 1,35
D - 2,29
E - -
F - 2,84
G - 5,70
H 4,50
L 2,59 -


Серия SSMC, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж
120723 Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы JC3.650.740
SSMC-C-TK1
SFF-50-1
RG-178B/U
RG-196A/U
Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы
120722 Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы JC3.660.725

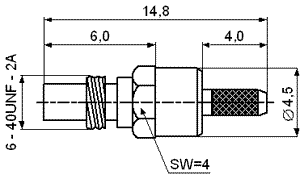

SSMC-C-ZJ1
SFF-50-1
RG-178B/U
RG-196A/U
Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы
151713 Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы JC3.650.741
SSMC-C-TKW1
SFF-50-1
RG-178B/U
RG-196A/U
Разъемы для гибкого кабеля, Серия SSMC, Высокочастотные коаксиальные разъемы



Разъемы для печатных плат

Код товара Рисунок Марка Чертеж
151714 Разъемы для печатных плат, Серия SSMC, Высокочастотные коаксиальные разъемы JC3.660.726

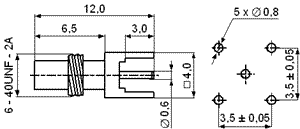

SSMC-ZJE
Разъемы для печатных плат, Серия SSMC, Высокочастотные коаксиальные разъемы
151715 Разъемы для печатных плат, Серия SSMC, Высокочастотные коаксиальные разъемы JC3.660.727

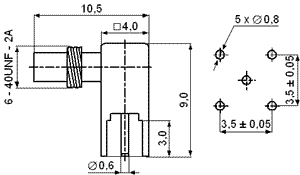

SSMC-ZJWE
Разъемы для печатных плат, Серия SSMC, Высокочастотные коаксиальные разъемы
