Высокочастотные коаксиальные разъемы Реверсивной полярности

Серия RP-TNC

Вилка
Код	Min, мм	Max, мм
A	2,06	2,21
B	-	8,18
C	-	4,72
D	-	11,18
E	0,03	0,53
F	0,61	1,12
G	-	1,98
H	7,52	-
J	3,96	-
K	1,60	-
L	4,95	-

Серия RP-TNC, Высокочастотные коаксиальные разъемы Реверсивной полярности

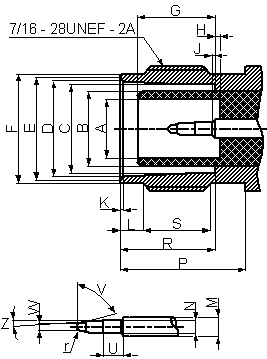

Розетка
Код	Min, мм	Max, мм
A	4,83	-
B	-	6,65
C	8,10	8,15
D	8,31	8,46
E	8,79	9,04
F	9,60	9,70
G	-	7,52
H	0,53	1,04
J	0,00	0,25
K	0,38	0,76
L	1,73	2,24
M	2,06	2,21
N	1,32	1,37
P	10,52	-
R	8,31	8,51
S	4,75	-
U	1,98	-
V	55°	65°
W	-	0,64
Z	1°	4°

Серия RP-TNC, Высокочастотные коаксиальные разъемы Реверсивной полярности

Код товара	Рисунок	Марка	Чертеж
152550		JC3.650.129 RP-TNC-C-TK3 SYV-50-3 RG-58/U

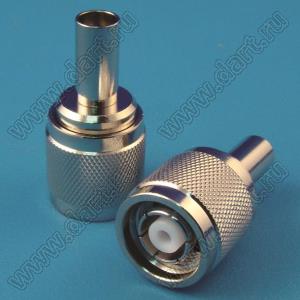

39292		JC3.650.265-1 RP-TNC-C-TK3-1 SYV-50-3 RG-58/U

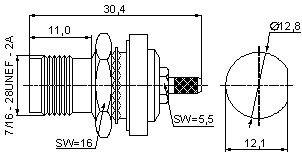

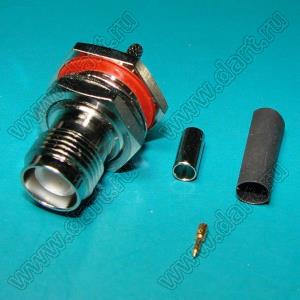

51364		JC3.660.065 RP-TNC-C-ZJ1.5 SFF-50-1.5-1 RG-174/U

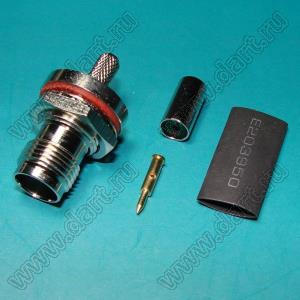

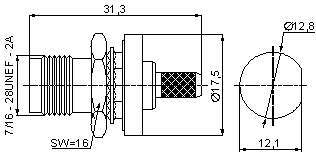

51365		JC3.660.300 RP-TNC-C-ZJ3 SYV-50-3 RG-58/U
152551		JC3.660.310 RP-TNC-C-ZJW3 SYV-50-3 RG-58/U
