Высокочастотные коаксиальные разъемы |
Серия SMB (75 Ом)
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Импеданс: 50 Ом, 75 Ом
Частота при постоянном токе: 4 ГГц (50 Ом);0...2 ГГц (75 Ом)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 6 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,25
КСВН для углового разъема: < 1,45
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
MIL-C-39012
CECC 22130
IEC 60169-10
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
- |
3,30 |
B |
- |
1,63 |
C |
0,18 |
- |
D |
0,18 |
0,94 |
E |
2,97 |
- |
F |
3,58 |
- |
G |
3,58 |
- |
![Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
- |
0,25 |
B |
3,33 |
- |
C |
- |
6,20 |
D |
0,48 |
0,53 |
E |
0,00 |
- |
F |
1,32 |
- |
G |
3,33 |
3,58 |
H |
1,65 |
- |
I |
- |
2,97 |
J |
0,25 |
- |
K |
- |
0,18 |
|
![Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75_jack.gif) |
Разъемы для гибкого кабеля (75 Ом)
50393 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zj1-5.jpg) |
JC3.660.033
SMB-C-75ZJ1.5
SFF-75-1.5-1
RG-179B/U
RG-187A/A |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zj1-5.gif) |
38432 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-660-256.jpg) |

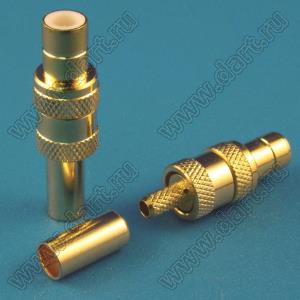

JC3.660.256

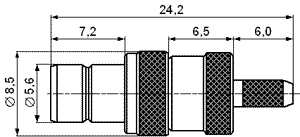

SMB-C-75ZJ2-1
SYV-75-2-1 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zj2-1.gif) |
50394 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zj2-2.jpg) |
JC3.660.255

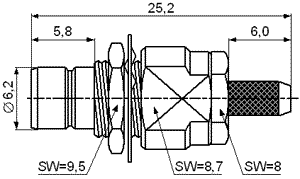

SMB-C-75ZJ2-2
SYV-75-2-2 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zj2-2.gif) |
50396 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zjw1-5.jpg) |
JC3.660.258
SMB-C-75ZJW1.5
SFF-75-1.5-1
RG-179B/U
RG-187A/U |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zjw1-5.gif) |
50390 |

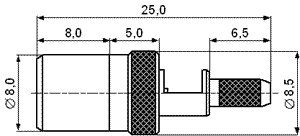

![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-650-028.jpg) |

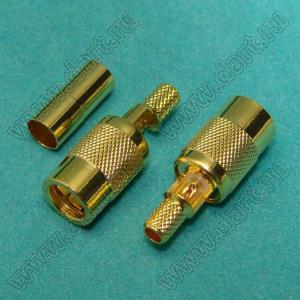

JC3.650.028
SMB-C-75JK1.5
SFF-75-1.5-1
RG-179B/U
RG-187A/U |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75jk1-5.gif) |
38421 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-650-029.jpg) |

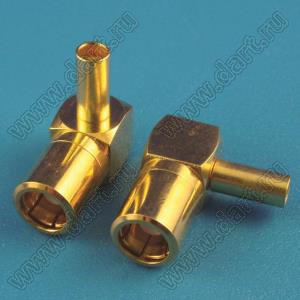

JC3.650.029
SMB-C-75TKW1.5
SFF-75-1.5-1
RG-179B/U
RG-187A/U |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tkw1-5.gif) |
50391 |

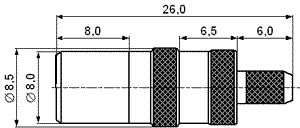

![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tk2.jpg) |
JC3.650.037
SMB-C-75TK2
SYV-75-2-2 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tk2.gif) |
50392 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tk2-1.jpg) |
JC3.650.300
SMB-C-75TK2-1
SYV-75-2-1 |
![Разъемы для гибкого кабеля, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tk2-1.gif) |
Разъемы для монтажа на панель (75 Ом)
50397 |

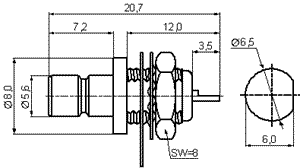

![Разъемы для монтажа на панель, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zjy.jpg) |
JC3.660.261
SMB-C-75ZJY |
![Разъемы для монтажа на панель, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75zjy.gif) |
38426 |

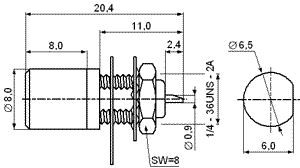

![Разъемы для монтажа на панель, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-650-036.jpg) |

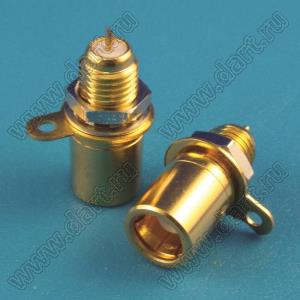

JC3.650.036
SMB-C-75TKY |
![Разъемы для монтажа на панель, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-c-75tky.gif) |
Разъемы для печатных плат (75 Ом)
38429 |

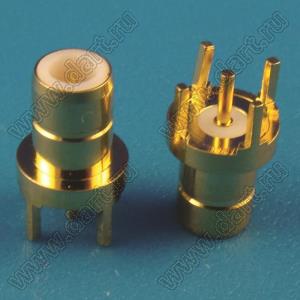

![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-660-028.jpg) |
JC3.660.028
SMB-75ZJE |
![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75zje.gif) |
38427 |

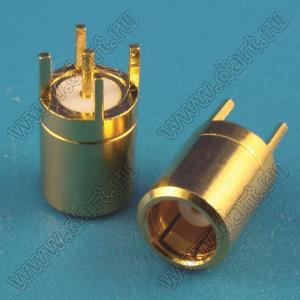

![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-650-035.jpg) |
JC3.650.035
SMB-75TKE |
![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75tke.gif) |
38430 |
![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-660-032.jpg) |

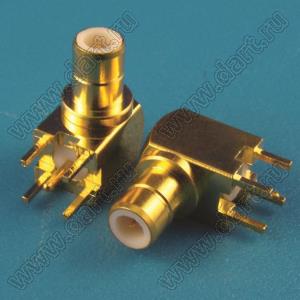

JC3.660.032

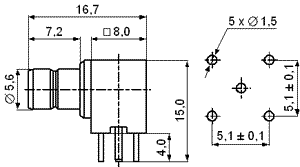

SMB-75ZJWE |
![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75zjwe.gif) |
38428 |

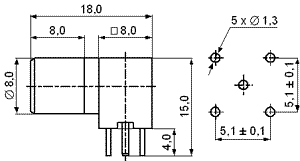

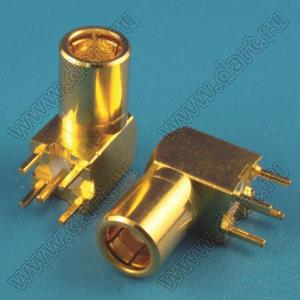

![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/jc3-650-302.jpg) |
JC3.650.302
SMB-75TKWE |
![Разъемы для печатных плат, Серия SMB (75 Ом), Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smb75/smb-75tkwe.gif) |
|
|
|
|
