Высокочастотные коаксиальные разъемы |
Серия SMC
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Импеданс: 50 Ом
Частота при постоянном токе: 10 ГГц
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 6 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,25
КСВН для углового разъема: < 1,35
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
MIL-C-39012
CEECC 22140
IEC 60169-9
DIN 47225
|

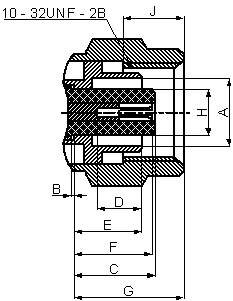

Вилка |
Код |
Min, мм |
Max, мм |
A |
3,73 |
- |
B |
0,00 |
- |
C |
- |
3,40 |
D |
2,79 |
- |
E |
- |
3,10 |
F |
2,85 |
3,40 |
G |
- |
5,92 |
H |
- |
2,06 |
J |
2,79 |
- |
![Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
2,08 |
- |
B |
- |
3,71 |
C |
- |
0,25 |
D |
3,12 |
3,38 |
E |
0,48 |
0,53 |
F |
0,61 |
- |
G |
3,40 |
- |
H |
0,00 |
- |
J |
3,40 |
- |
K |
5,94 |
- |
|
![Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc_jack.gif) |
Разъемы для гибкого кабеля
151695 |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-zj1-5.jpg) |
JC3.650.734
SMC-C-ZJ1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-zj1-5.gif) |
151696 |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-zjy1-5.jpg) |

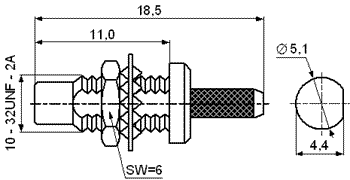

JC3.650.036
SMC-C-ZJY1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-zjy1-5.gif) |
151697 |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-tk1-5.jpg) |
JC3.660.734
SMC-C-TK1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-tk1-5.gif) |
151698 |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-tkw1-5.jpg) |
JC3.660.063
SMC-C-TKW1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-c-tkw1-5.gif) |
Разъемы для полужесткого кабеля
151699 |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc--kb2.jpg) |
JC3.660.730
SMC-KB2
SFT-50-2
RG-405/U |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc--kb2.gif) |
159664 |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc--kb2.jpg) |
JC3.660.731
SMC-KB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc--kb2.gif) |
151700 |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-tkwb2.jpg) |
JC3.650.732
SMC-TKWB2
SFT-50-2
RG-405/U |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-tkwb2.gif) |
159665 |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-tkwb2.jpg) |
JC3.650.733-2
SMC-KWB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-tkwb2.gif) |
Разъемы для печатных плат

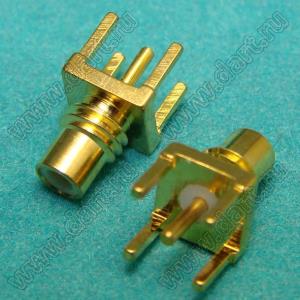

86912 |
![Разъемы для печатных плат, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/jc3-650-731.jpg) |

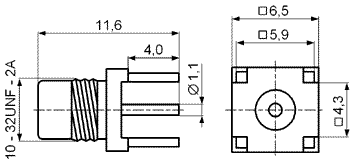

JC3.650.731
SMC-ZJE |
![Разъемы для печатных плат, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-zje.gif) |
151701 |
![Разъемы для печатных плат, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-zjwe.jpg) |

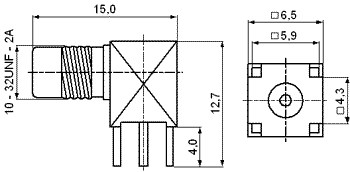

JC3.650.732-2
SMC-ZJWE |
![Разъемы для печатных плат, Серия SMC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/smc/smc-zjwe.gif) |

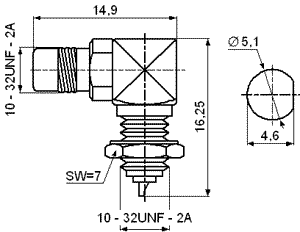

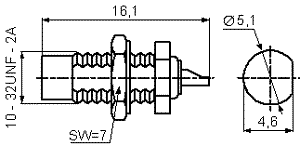

Разъемы для монтажа на панель
|
|
|
|
