Высокочастотные коаксиальные разъемы

Серия SMB (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°C)
Импеданс: 50 Ом, 75 Ом
Частота при постоянном токе: 4 ГГц (50 Ом);0...2 ГГц (75 Ом)
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 6 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,25
КСВН для углового разъема: < 1,45
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22130
IEC 60169-10


Вилка
Код Min, мм Max, мм
A - 2,06
B - 1,63
C 0,18 -
D 0,18 0,94
E 2,97 -
F 3,58 -
G 3,58 -
H 3,05 ном

Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A - 0,25
B 2,08 -
C 3,66 3,71
D 0,48 0,53
E 0,00 -
F 1,32 -
G 3,33 3,58
H 1,65 -
I - 2,97
J - 0,18
K - 0,18
L 0,69 0,94
M 3,05 ном
Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля (50 Ом)

Код товара Рисунок Марка Чертеж

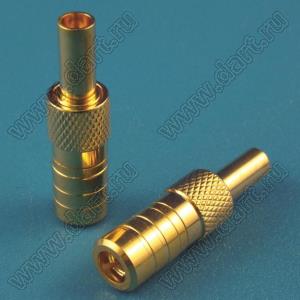

38376 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.030
SMB-C-TK1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

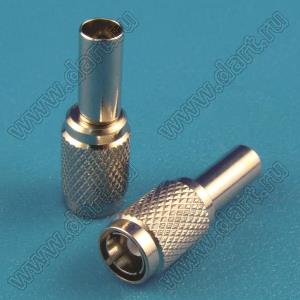

38377 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.303
SMB-C-TK1.5-1
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
50409 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.031
SMB-C-TKW1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
38385 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.033
SMB-C-TKW3
SYV-50-3
RG-58/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
50418 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.259

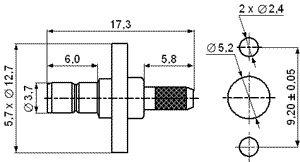

SMB-C-JF1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

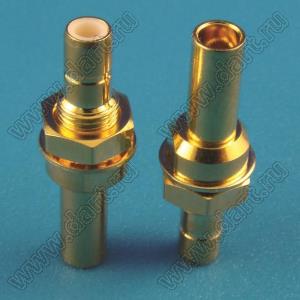

38383 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.024

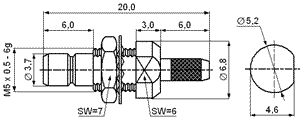

SMB-C-ZJY1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

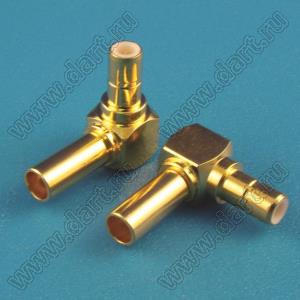

38387 Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.025
SMB-C-ZJW1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля (50 Ом), Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель (50 Ом)

Код товара Рисунок Марка Чертеж

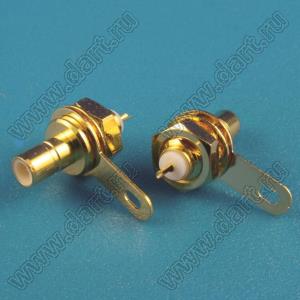

38396 Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.023

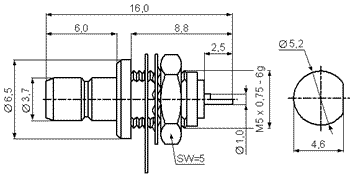

SMB-50ZJY-1
Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

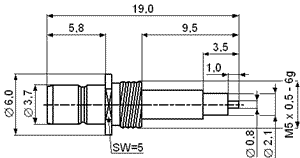

151687 Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.027
SMB-50ZJY-2
Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
151688 Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.026
SMB-50ZJY-3
Разъемы для монтажа на панель, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы



Разъемы для печатных плат (50 Ом)

Код товара Рисунок Марка Чертеж

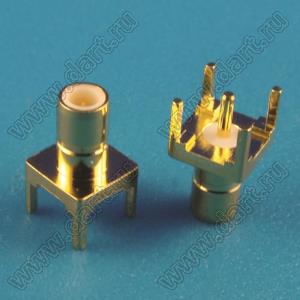

38391 Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.021
SMB-50ZJE
Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

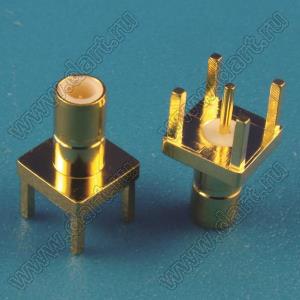

38392 Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.257

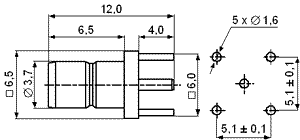

SMB-50ZJE-1
Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

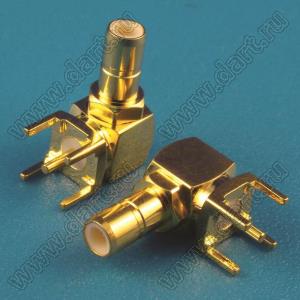

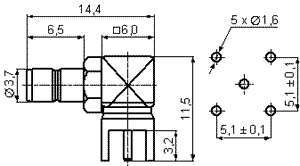

38393 Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.022
SMB-50ZJWE
Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

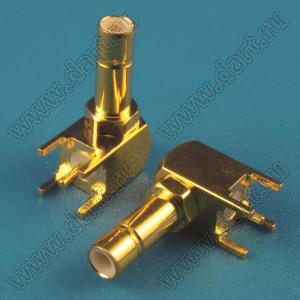

38394 Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.262

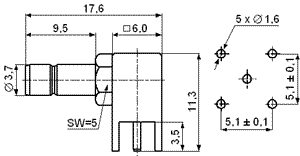

SMB-50ZJWE-2
Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
151689 Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.304

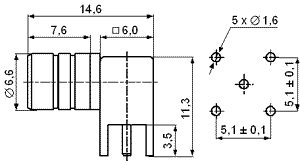

SMB-50TKWE
Разъемы для печатных плат, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы



Переходники (50 Ом)

Код товара Рисунок Марка Чертеж

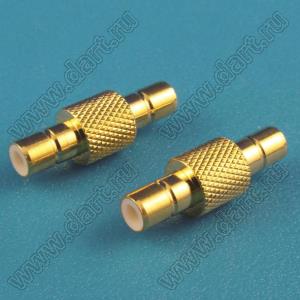

38398 Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.640.089
SMB-50JJ
Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы

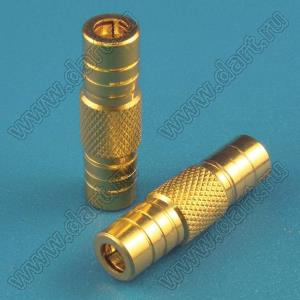

38400 Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.640.093

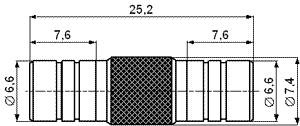

SMB-50KK
Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
151692 Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.640.091
SMB-50KJ
Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
50402 Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.640.090
SMB-50JJJ
Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
151694 Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы JC3.640.092
SMB-50KKK
Переходники, Серия SMB (50 Ом), Высокочастотные коаксиальные разъемы
