Высокочастотные коаксиальные разъемы |
Серия MCX
Электрические характеристики:
Рабочая температура: -65...+165°С
Импеданс: 50 Ом, 75 Ом
Частота при постоянном токе: 6 ГГц
Рабочее напряжение: 250 В при 50 Ом, 170 В при 75 Ом
Напряжение пробоя: 750 В при 50 Ом, 250 В при 75 Ом
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий, золочение
Применимый стандарт:
CECC 22220
IEC 61169-36
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
0,48 |
0,53 |
B |
2,00 |
2,07 |
C |
3,72 |
3,80 |
D |
0,00 |
0,30 |
E |
2,80 |
3,20 |
F |
4,16 |
- |
G |
0,95 ном |
H |
0,70 |
0,75 |
|
Розетка |
Код |
Min, мм |
Max, мм |
A |
1,80 |
1,98 |
B |
3,42 |
3,48 |
C |
3,61 |
3,76 |
D |
2,31 |
2,79 |
E |
2,61 |
2,79 |
F |
4,00 |
4,12 |
G |
0,75 |
0,85 |
|
![Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx_plug.gif) |
![Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx_jack.gif) |
Разъемы для гибкого кабеля
38264 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-062_2.jpg) |

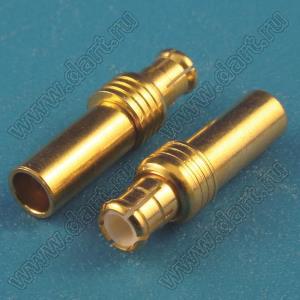

JC3.650.062
MCX-C-J1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-062.gif) |
38266 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-066_2.jpg) |

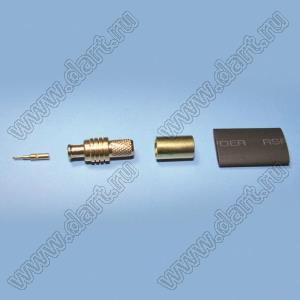

JC3.650.066
MCX-C-J3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-066.gif) |
151680 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-069.jpg) |
JC3.650.069
MCX-C-JW1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-069.gif) |
151677 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-075.jpg) |
JC3.650.075
MCX-C-JW1.5-3
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-075.gif) |
38288 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-660-111_2.jpg) |

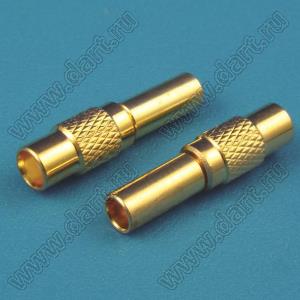

JC3.660.111
MCX-C-K1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-660-111.gif) |
38270 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-072.jpg) |
JC3.650.072
MCX-1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-072.gif) |
151678 |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-600.jpg) |
JC3.650.600
MCX-1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-650-600.gif) |
Разъемы для полужесткого кабеля
38282 |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jb2.jpg) |
JC3.650.069-2
MCX-JB2
SFT-50-2
RG-405/U |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jb2.gif) |
151681 |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jwb2.jpg) |
JC3.650.069-3
MCX-JWB2
SFT-50-2
RG-405/U |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jwb2.gif) |
38284 |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jwb3.jpg) |
JC3.650.068
MCX-JWB3
SFT-50-3
RG-402/U |
![Разъемы для полужесткого кабеля, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-jwb3.gif) |
Разъемы для печатных плат
38272 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-660-108_2.jpg) |

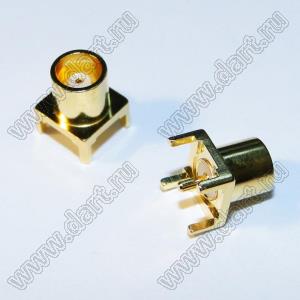

JC3.660.108
MCX-KE |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-ke.gif) |
38273 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-ke-1.jpg) |
JC3.660.110
MCX-KE-1 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-ke-1.gif) |
38274 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-660-113_2.jpg) |

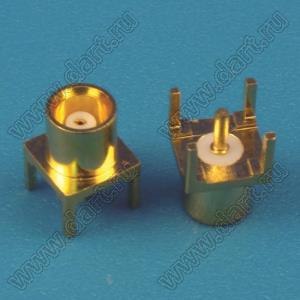

JC3.660.113
MCX-KE-2 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-ke-2.gif) |
38279 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/jc3-660-109_2.jpg) |

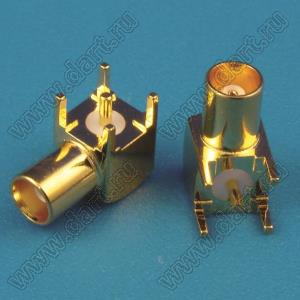

JC3.660.109
MCX-KWE |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-kwe.gif) |
151679 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-kwe-1.jpg) |

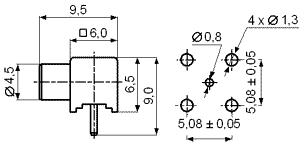

JC3.660.112
MCX-KWE-1 |
![Разъемы для печатных плат, Серия MCX, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/mcx/mcx-kwe-1.gif) |
|
|
|
|
