Высокочастотные коаксиальные разъемы |
Серия FME
Электрические характеристики:
Рабочая температура: -65...+155°С (PE кабель -40...+85°C)
Импеданс: 50 Ом
Частота при постоянном токе: 3 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 10 мОм
Сопротивление внешнего контакта: < 5 мОм
Сопротивление изоляции: > 5000 МОм
Вносимые потери: 0,15 дБ / 2 ГГц
КСВН для прямого разъема: < 1,20
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение
Применимый стандарт:
-------
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
1,25 ном |
B |
4,70 |
- |
C |
6,40 |
- |
D |
9,00 |
- |
E |
0,00 |
1,00 |
![Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/fme_plug.jpg) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
- |
1,35 |
B |
- |
4,60 |
C |
- |
6,80 |
D |
- |
2,60 |
E |
4,90 |
- |
F |
7,60 |
- |
G |
4,00 |
5,00 |
![Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/fme_jack.jpg) |
Разъемы для гибкого кабеля
25374 |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-051.jpg) |
JC3.650.051
FME-C-J1.5
SYV-50-2-1
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-051.gif) |
39164 |

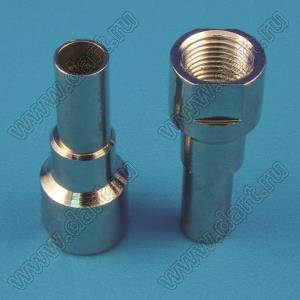

![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-052_2.jpg) |
JC3.650.052
FME-C-J3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-052.gif) |
39163 |

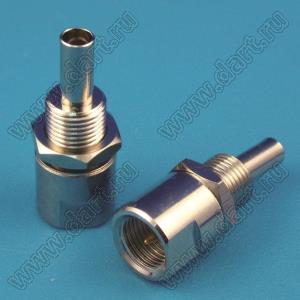

![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-132_2.jpg) |
JC3.650.132
FME-C-JY1.5
SYV-50-2-1
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-132.gif) |
152536 |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-131.jpg) |
JC3.650.131
FME-C-J1.5-1
SYV-50-2-1
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-131.gif) |
152537 |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-336.jpg) |
JC3.650.336
FME-C-J0.8
0.8-2V |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-336.gif) |
39162 |

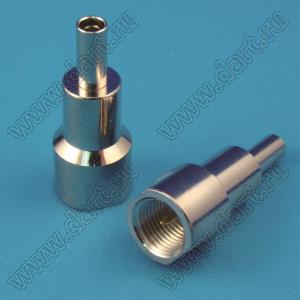

![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-338_2.jpg) |
JC3.650.338
FME-C-J0.8-A
0.8-2V |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-338.gif) |
39165 |

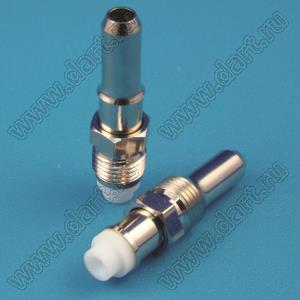

![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-660-136_2.jpg) |
JC3.660.136
FME-C-K1.5
SYV-50-2-1
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-660-136.gif) |
39166 |

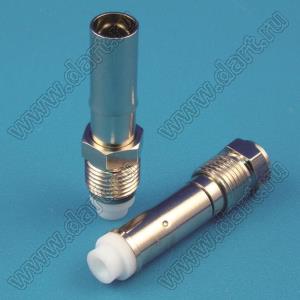

![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-660-137_2.jpg) |
JC3.660.137
FME-C-K3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-660-137.gif) |
50466 |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-134.jpg) |
JC3.650.134
FME-JY |
![Разъемы для гибкого кабеля, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-650-134.gif) |
Переходники
39167 |

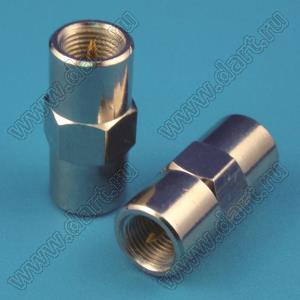

![Переходники, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-640-083_2.jpg) |
JC3.640.083
FME-50JJ |
![Переходники, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-640-083.gif) |
39168 |

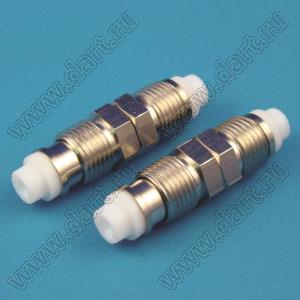

![Переходники, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-640-084_2.jpg) |
JC3.640.084
FME-50KK |
![Переходники, Серия FME, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/fme/jc3-640-084.gif) |
|
|
|
|
