Высокочастотные коаксиальные разъемы |
Серия TNC
Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение или посеребрение
Гнездо: бериллий, золочение или посеребрение
Применимый стандарт:
MIL-C-39012
CECC 22200
IEC 60169-17
|
Вилка |
Код |
Min, мм |
Max, мм |
A |
11,18 |
- |
B |
- |
8,18 |
C |
4,83 |
- |
D |
1,32 |
1,37 |
E |
5,33 |
5,84 |
F |
0,15 |
- |
G |
5,28 |
5,79 |
H |
0,08 |
- |
J |
2,06 |
2,21 |
K |
1,98 |
- |
M |
- |
1,98 |
N |
1,60 |
- |
P |
3,96 |
- |
Q |
- |
0,64 |
S |
55° |
65° |
T |
1° |
4° |
![Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc_plug.gif) |
Розетка |
Код |
Min, мм |
Max, мм |
A |
9,60 |
9,70 |
B |
8,79 |
9,04 |
C |
8,31 |
8,46 |
D |
8,10 |
8,15 |
E |
- |
4,72 |
F |
1,73 |
2,24 |
G |
8,31 |
8,51 |
H |
4,75 |
- |
J |
4,72 |
5,23 |
K |
- |
0,15 |
L |
4,95 |
- |
M |
2,06 |
2,21 |
N |
- |
6,50 |
P |
4,78 |
5,28 |
R |
10,52 |
- |
S |
0,38 |
0,76 |
![Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc_jack.gif) |
Разъемы для гибкого кабеля
39174 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-650-118.jpg) |

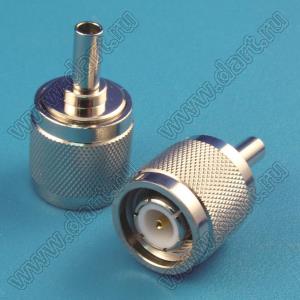

JC3.650.118
TNC-C-J1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-j1-5.gif) |
50463
50464 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-j3-j5.jpg) |
JC3.650.115/116
TNC-C-J3/J5
SYV-50-3
SYV-50-5-1 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-j3-j5.gif) |
39192 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-301.jpg) |

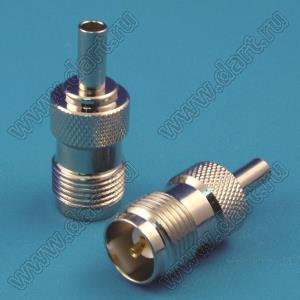

JC3.660.301
TNC-C-K1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-k1-5.gif) |
151716 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-ky1-5.jpg) |

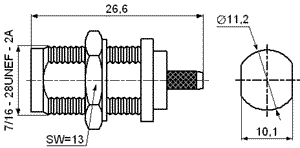

JC3.660.070
TNC-C-KY1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-ky1-5.gif) |
39204 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-071.jpg) |

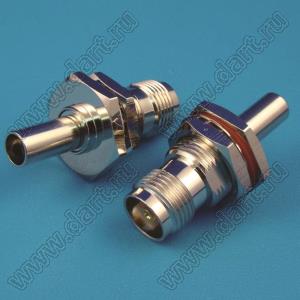

JC3.660.071

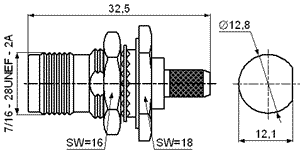

TNC-C-KY3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-ky3.gif) |
39185 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-650-269.jpg) |

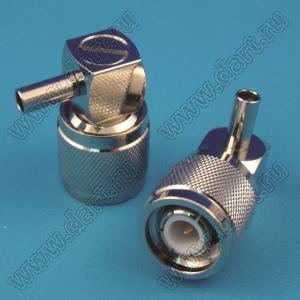

JC3.650.269
TNC-C-JW1.5
SFF-50-1.5-1
RG-174/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-jw1-5.gif) |
39184 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-650-272.jpg) |

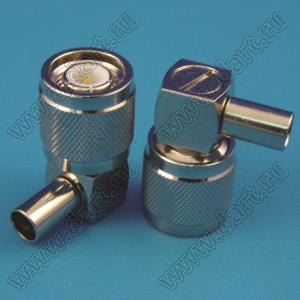

JC3.650.272
TNC-C-JW3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-c-jw3.gif) |
39177 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-650-263.jpg) |
JC3.650.263

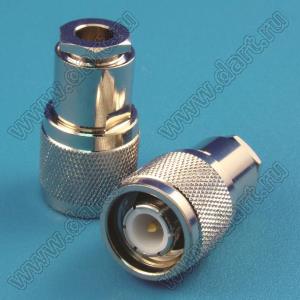

TNC-J3
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j3.gif) |
50478 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j3-1.jpg) |
JC3.650.266
TNC-J3-1
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j3-1.gif) |
50479 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j3-2.jpg) |
JC3.650.267
TNC-J3-2
SYV-50-3
RG-58/U |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j3-2.gif) |
50476 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j5d.jpg) |
JC3.650.262
TNC-J5D
5D-FB |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j5d.gif) |
50465 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j7d.jpg) |
JC3.650.117

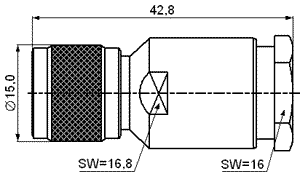

TNC-J7D
7D-FB |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-j7d.gif) |
39196 |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-305.jpg) |

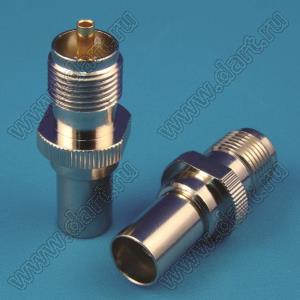

JC3.660.305
TNC-K5D
5D-FB |
![Разъемы для гибкого кабеля, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-k5d.gif) |
Фланцево-монтажные разъемы
50477 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-jf-25.jpg) |
JC3.650.264

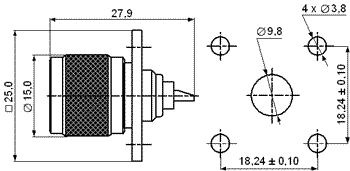

TNC-JF-25 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-jf-25.gif) |
39217 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-069.jpg) |

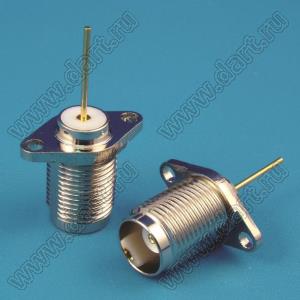

JC3.660.069

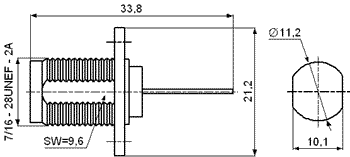

TNC-50KF-1 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-1.gif) |
50524 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-1x.jpg) |
JC3.660.304

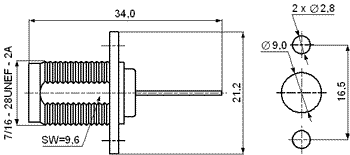

TNC-50KF-1X |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-1x.gif) |
39216 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-067.jpg) |

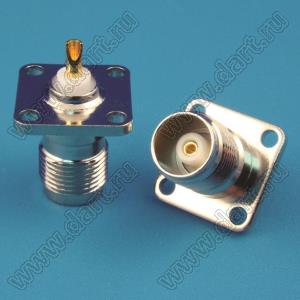

JC3.660.067

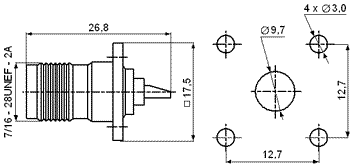

TNC-50KF-2 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-2.gif) |
50512 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-3.jpg) |
JC3.660.066
TNC-50KF-3 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-3.gif) |
151717 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-4.jpg) |
JC3.660.064

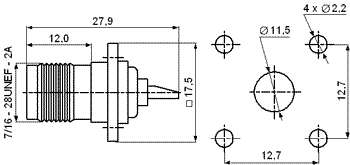

TNC-50KF-4 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-4.gif) |
39215 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-660-302.jpg) |

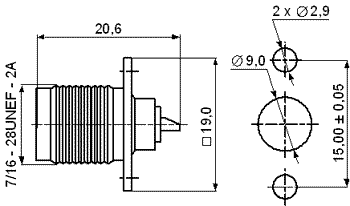

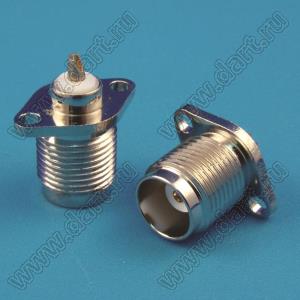

JC3.660.302
TNC-50KF-5 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-5.gif) |
50525 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-6.jpg) |
JC3.660.306

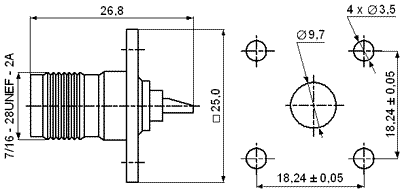

TNC-50KF-6 |
![Фланцево-монтажные разъемы, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kf-6.gif) |

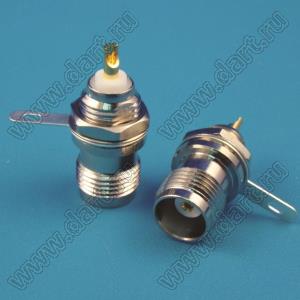

Разъемы для монтажа на панель
Переходники
151718 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50jj.jpg) |
JC3.640.122
TNC-50JJ |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50jj.gif) |
39221 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-640-006.jpg) |

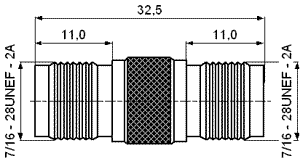

JC3.640.006

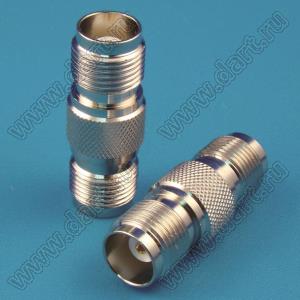

TNC-50KK |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kk.gif) |
151719 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kkf.jpg) |
JC3.640.203

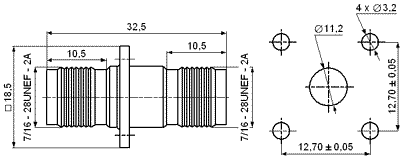

TNC-50KKF |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kkf.gif) |
39223 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-640-213.jpg) |

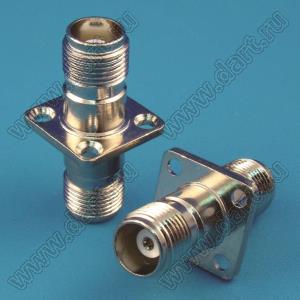

JC3.640.213

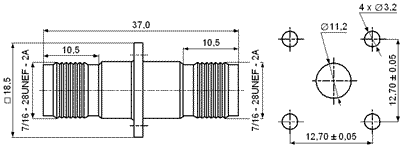

TNC-50KKF-1 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kkf-1.gif) |
39222 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/jc3-640-202.jpg) |

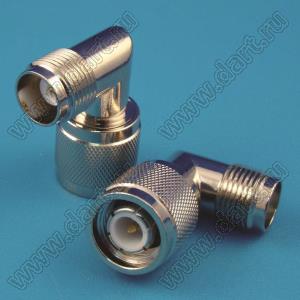

JC3.640.202
TNC-50JKW |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50jkw.gif) |
151721 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kjk.jpg) |
JC3.640.204
TNC-50KJK |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kjk.gif) |
151722 |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kkk.jpg) |
JC3.640.205
TNC-50KKK |
![Переходники, Серия TNC, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/tnc/tnc-50kkk.gif) |

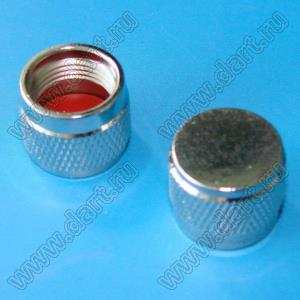

Защитные колпачки
|
|
|
|
