Высокочастотные коаксиальные разъемы Реверсивной полярности

Серия RP-BNC

Вилка
Код	Min, мм	Max, мм
A	2,06	2,21
B	-	8,18
C	-	4,72
D	9,78	9,91
E	0,03	0,53
F	0,61	1,12
G	-	1,98
H	7,52	-
L	4,95	-

Серия RP-BNC, Высокочастотные коаксиальные разъемы Реверсивной полярности

Розетка
Код	Min, мм	Max, мм
A	4,83	-
B	-	6,65
C	8,10	8,15
D	8,31	8,46
E	8,79	9,04
F	9,60	9,70
G	-	7,52
H	0,53	1,04
J	0,00	0,25
K	0,38	0,76
L	5,18	5,28
M	2,06	2,21
N	1,32	1,37
P	10,52	-
Q	10,97	11,07
R	8,31	8,51
S	1,91	2,06
U	1,98	-
V	55°	65°
W	-	0,64
Z	1°	4°

Серия RP-BNC, Высокочастотные коаксиальные разъемы Реверсивной полярности

Код товара	Рисунок	Марка	Чертеж

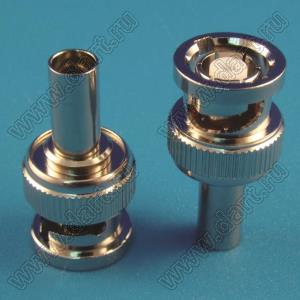

39273		JC3.650.299 RP-BNC-C-TK3 SYV-50-3 RG-58/U
152552		JC3.660.413 RP-BNC-C-ZJ3 SYV-50-3 RG-58/U

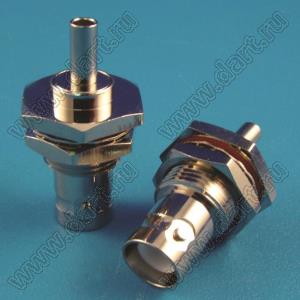

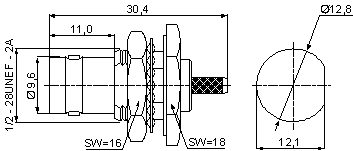

39271		JC3.660.412 RP-BNC-C-ZJY1.5 SFF-50-1.5-1 RG-174/U
152553		JC3.660.414 RP-BNC-C-ZJW3 SYV-50-3 RG-58/U
152554		JC3.650.750 RP-BNC-TK3 SYV-50-3 RG-58/U

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
