Высокочастотные коаксиальные разъемы

Серия TAC

Электрические характеристики:
Рабочая температура: -25...+70°С
Вибрация: 100 м/с^2 (10...500 Гц)
Импеданс: 75 Ом
Частота при постоянном токе: 1 ГГц
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 750 В
Сопротивление центрального контакта: < 10 мОм
Сопротивление внешнего контакта: < 5 мОм
Сопротивление изоляции: > 1000 МОм
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий или оловянная латунь, золочение
Внутренняя жила: бериллий или оловянная латунь, золочение
Изолятор: политетрафторэтилен или полиэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение

Применимый стандарт:
IEC 60169-2


Вилка
Код Min, мм Max, мм
A 2,29 2,44
B 8,05 -
C 9,48 9,58
D 7,11 -
E 9,10 -
F 0,40 1,20

Серия TAC, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 3,50 3,55
B 2,45 2,48
C 9,59 -
D 10,90 10,95
E 7,54 -


Серия TAC, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж
152538 Разъемы для гибкого кабеля, Серия TAC, Высокочастотные коаксиальные разъемы JC3.650.148
TAC-C-75J1.5
SYV-75-2
SFF-75-1.5-1
RG-179B/U
Разъемы для гибкого кабеля, Серия TAC, Высокочастотные коаксиальные разъемы
152539 Разъемы для гибкого кабеля, Серия TAC, Высокочастотные коаксиальные разъемы JC3.650.152-1
TAC-C-75JW1.5
SYV-75-2
SFF-75-1.5-1
RG-179B/U
Разъемы для гибкого кабеля, Серия TAC, Высокочастотные коаксиальные разъемы



Разъемы для печатной платы

Код товара Рисунок Марка Чертеж
152540 Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.100
TAC-75KE
Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы

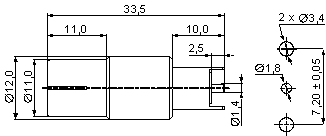

152541 Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.162
TAC-75KE-1
Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы
152542 Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.164
TAC-75KWE
Разъемы для печатной платы, Серия TAC, Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель

Код товара Рисунок Марка Чертеж

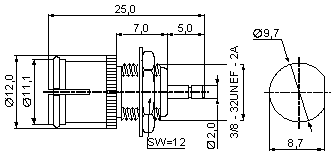

152543 Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.099
TAC-75KY
Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы

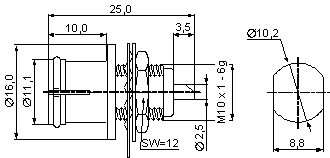

152544 Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.101
TAC-75KY-1
Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы

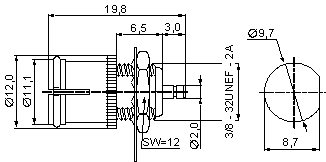

152545 Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.163
TAC-75KY-2
Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы

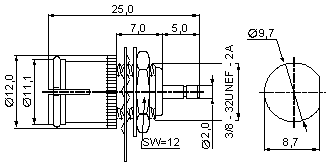

152546 Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы JC3.660.165
TAC-75KY-3
Разъемы для монтажа на панель, Серия TAC, Высокочастотные коаксиальные разъемы
