Высокочастотные коаксиальные разъемы |
Разрядники для защиты от искровых перенапряжений
Материалы и покрытия:
Экран: латунь, посеребрение или покрытие CuSnZn3
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Другие металлические части: латунь, посеребрение
|
1 тип. Разъёмы кабелей молниезащиты
Электрические характеристики:
Импеданс: 50 Ом
Частотный диапазон: 0...2,5 ГГц
КСВН: < 1,06 / 1,5 ГГц
Вносимые потери: < 0,1 дБ / 1,5 ГГц
Номинальное напряжение при постоянном токе: 145 В / 230 В / 350 В / 470 В
|
Серия BNC (разъёмы кабелей молниезащиты)
158218 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75jk-g-1.jpg) |
JC3.640.182
BL-BNC-75JK-G-1 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75jk-g-1.gif) |
158223 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75jk-g.jpg) |
JC3.640.076
BL-BNC-75JK-G |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75jk-g.gif) |
158224 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75kk-g-1.jpg) |
JC3.640.183
BL-BNC-75KK-G-1 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75kk-g-1.gif) |
Серия BNC (разъёмы кабелей молниезащиты) 75 Ом
51751 |
![Серия BNC (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-199.jpg) |
JC3.640.199

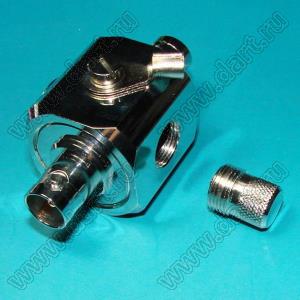

BL-BNC-75KK-G |
![Серия BNC (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-bnc-75kk-g.gif) |
Серия BNC (разъёмы кабелей молниезащиты)
158225 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g-1.jpg) |
JC3.640.215
BL-TNC-JK-G-1 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g-1.gif) |
158239 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g-a.jpg) |
JC3.640.214
BL-TNC-JK-G-A |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g-a.gif) |
158240 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g.jpg) |

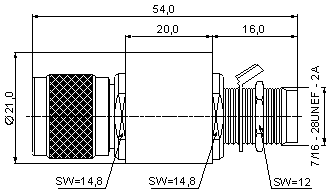

JC3.640.121
BL-TNC-JK-G |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-tnc-jk-g.gif) |
158241 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-p1.jpg) |
JC3.640.058
BL-N-JK-P1 |
![Серия BNC (разъёмы кабелей молниезащиты), Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-p1.gif) |
Серия N (разъёмы кабелей молниезащиты) 50 Ом
38947 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-055.jpg) |

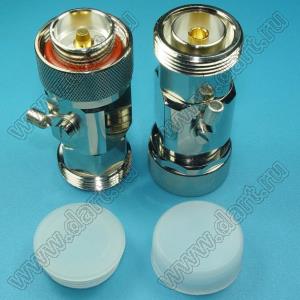

JC3.640.055
BL-N-JK-G-1 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-g-1.gif) |
158242 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kk-g-1.jpg) |
JC3.640.056

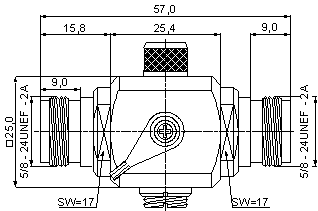

BL-N-KK-G-1 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kk-g-1.gif) |
38951 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-150.jpg) |

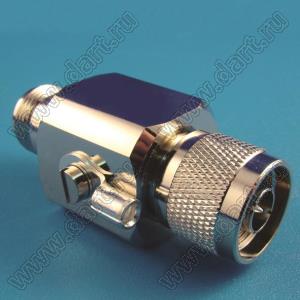

JC3.640.150
BL-N-JK-G |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-g.gif) |
38965 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-160.jpg) |

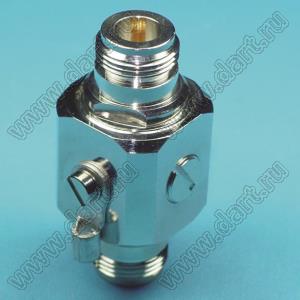

JC3.640.160
BL-N-KK-G |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kk-g.gif) |
38968 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-170.jpg) |

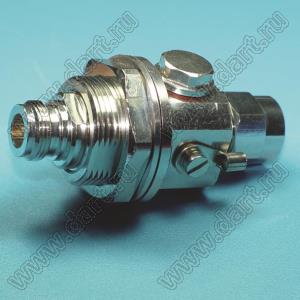

JC3.640.170

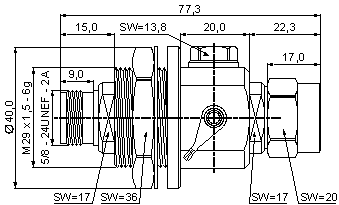

BL-N-JK-G-M |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-g-m.gif) |
158243 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kky-g-1.jpg) |
JC3.640.166

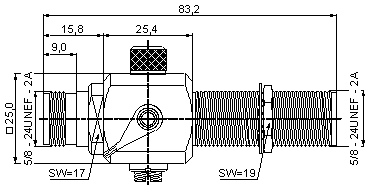

BL-N-KKY-G-1 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kky-g-1.gif) |
158244 |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kky-g.jpg) |
JC3.640.171

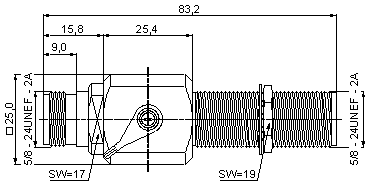

BL-N-KKY-G |
![Серия N (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kky-g.gif) |
Серия SMA (разъёмы кабелей молниезащиты) 50 Ом
50789 |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-jk-g-1.jpg) |
JC3.640.128
BL-SMA-JK-G-1 |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-jk-g-1.gif) |
158245 |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-jk-g-a.jpg) |
JC3.640.126
BL-SMA-JK-G-A |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-jk-g-a.gif) |
158246 |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-kk-g.jpg) |
JC3.640.133
BL-SMA-KK-G |
![Серия SMA (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-sma-kk-g.gif) |
Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом
39495 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-106.jpg) |
JC3.640.106

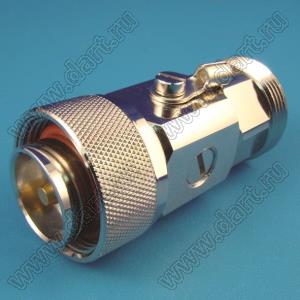

BL-7/16-JK-G |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g.gif) |
39496 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-054.jpg) |

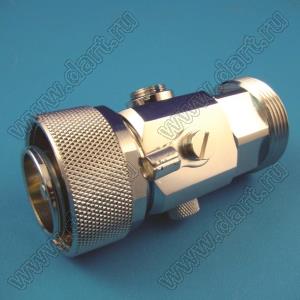

JC3.640.054
BL-7/16-JK-G-1 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g-1.gif) |
158247 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g-m.jpg) |
JC3.640.108
BL-7/16-JK-G-M |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g-m.gif) |
158248 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g-m-1.jpg) |

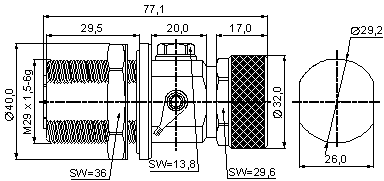

JC3.640.250
BL-7/16-JK-G-M-1 |
![Серия 7/16 (разъёмы кабелей молниезащиты) 50 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-g-m-1.gif) |
Серия F (разъёмы кабелей молниезащиты) 75 Ом
158249 |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75jk-g-1.jpg) |
JC3.640.178
BL-F-75JK-G-1 |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75jk-g-1.gif) |
158250 |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75jk-g.jpg) |
JC3.640.176
BL-F-75JK-G |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75jk-g.gif) |
158251 |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75kk-g.jpg) |
JC3.640.177
BL-F-75KK-G |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75kk-g.gif) |
64981 |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/jc3-640-085.jpg) |

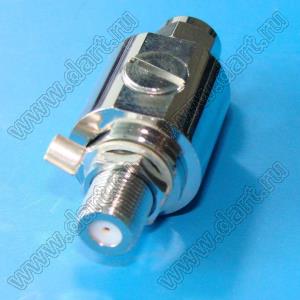

JC3.640.085
BL-F-75JK-G-A |
![Серия F (разъёмы кабелей молниезащиты) 75 Ом, Разрядники для защиты от искровых перенапряжений, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-f-75jk-g-a.gif) |
2 тип. Четвертьволновые разрядники
Электрические характеристики:
Импеданс: 50 Ом
Частотный диапазон: 800...970 МГц
1700...1900 МГц
КСВН: < 1,15
Вносимые потери: < 0,1 дБ
Взаимная модуляция 3-го порядка
925 МГц / +43 дБм
+ 950 МГц / + 43 дБм: < -170 дБс
1825 МГц / +43 дБм
+ 1875 МГц / + 43 дБм: < -160 дБс
|
Серия N (четвертьволновые разрядники)
158257
158258
|
![Серия N (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-09.jpg) |
JC3.640.253-1

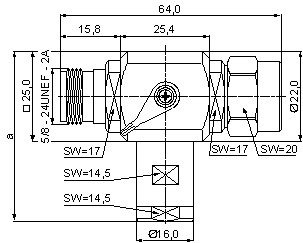

BL-N-JK-лямбда-0.9
а = 78
900 МГц
JC3.640.254-1
BL-N-JK-лямбда-1.8
а = 52
1800 МГц |
![Серия N (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-jk-09.gif) |
158259
158260
|
![Серия N (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kk-09.jpg) |
JC3.640.255-1

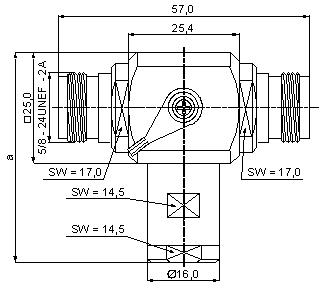

BL-N-KK-лямбда-0.9
а = 78
900 МГц
JC3.640.256-1
BL-N-KK-лямбда-1.8
а = 52
1800 МГц |
![Серия N (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-n-kk-09.gif) |
Серия 7/16 (четвертьволновые разрядники)
158261
158262
|
![Серия 7/16 (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-09.jpg) |
JC3.640.253-2
BL-7/16-JK-лямбда-0.9
а = 91.5
900 МГц
JC3.640.254-2
BL-7/16-JK-лямбда-1.8
а = 57
1800 МГц |
![Серия 7/16 (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-jk-09.gif) |
158263
158264
|
![Серия 7/16 (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-kk-09.jpg) |

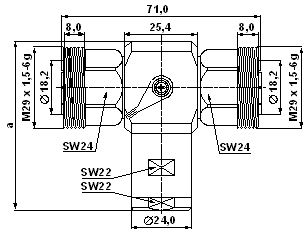

JC3.640.255-2
BL-7/16-KK-лямбда-0.9
а = 91.5
900 МГц
JC3.640.256-2
BL-7/16-KK-лямбда-1.8
а = 57
1800 МГц |
![Серия 7/16 (четвертьволновые разрядники), 2 тип. Четвертьволновые разрядники, Высокочастотные коаксиальные разъемы](/cataloguenew/connectors/hf/images/discharger/bl-7-16-kk-09.gif) |
|
|
|
|
