Серия Mini UHF
|
Электрические характеристики:
Рабочая температура: -40...+85°С
Импеданс: 50 Ом
Частота при постоянном токе: 2,5 ГГц
Максимальное рабочее напряжение: 335 В
Среднеквадратическое напряжение пробоя: 1000 В
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,20
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов
|
|
Материалы и покрытия:
Экран: латунь, никелирование
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение
Гнездо: бериллий или оловянная латунь, золочение
Применимый стандарт:
-------
|
| Вилка |
| Код |
Min, мм |
Max, мм |
| A |
1,50 |
1,65 |
| B |
5,50 ном |
| C |
6,00 |
7,30 |
| D |
6,50 |
8,00 |
| E |
- |
12,00 |
| F |
0,63 |
0,77 |
| G |
- |
0,70 |
 |
| Розетка |
| Код |
Min, мм |
Max, мм |
| A |
2,20 ном |
| B |
7,00 ном |
| C |
7,90 |
8,10 |
| D |
0,80 |
2,00 |
| E |
4,70 ном |
| G |
6,50 |
- |
| I |
0,63 |
0,77 |
| K |
- |
0,50 |
 |
Разъемы для гибкого кабеля
| 39147 |
 |

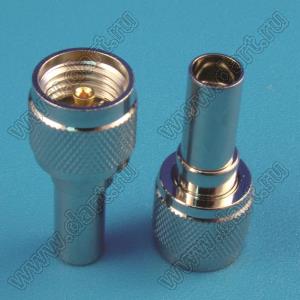

JC3.650.186
Mini UHF-C-J3
SYV-50-3
RG-58/U |
 |
| 72292 |
 |

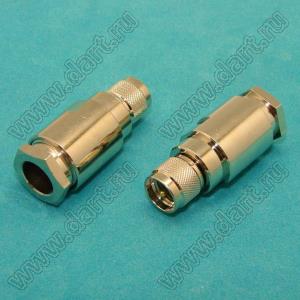

JC3.650.500
Mini UHF-J7D
7D-FB |
 |
| 152534 |
 |
JC3.660.180
Mini UHF-C-KY1.5
SYV-50-2-1
SFF-50-1.5-1 |
 |
| 152535 |
 |
JC3.660.181
Mini UHF-C-KY1.5-1
SYV-50-2-1
SFF-50-1.5-1 |
 |
| 39150 |
 |
JC3.660.183
Mini UHF-KY |
 |
|
